Подсветка зон участка: дорожка, дерево, фасад, забор, крыльцо, беседка
Как подсветить дорожки, деревья, фасад, забор, крыльцо и беседку: приёмы подсветки, светильник и IP для каждой зоны и шесть правил, чтобы участок не стал стадионом.
Декоративное освещение участка строят по зонам: у каждой своя задача, приём и тип светильника. Дорожке нужен свет на покрытие от столбиков ниже уровня глаз, дереву – подсветка снизу или свет из кроны, фасаду – заливка, скольжение или акценты, ступеням – ритмичный свет у поверхности, беседке – свет сверху. Зоны связывает баланс яркости: одна-две точки внимания и мягкий фон между ними.
- FX Luminaire делит вечерний свет на два вида: «фокальное свечение» притягивает взгляд, «фоновое» его не притягивает и связывает точки внимания.

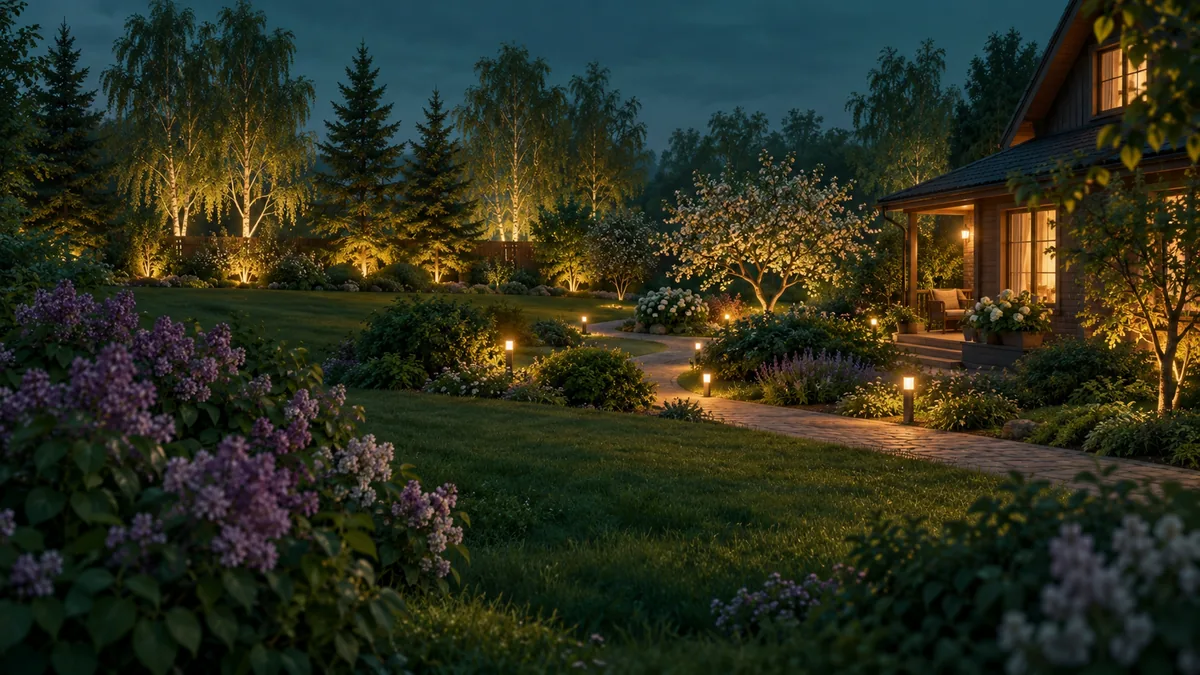

- Глубину дают яркие приборы на дальнем плане: FX советует ярче всего освещать деревья у границы участка, а передний план – мягче.
- Главный объект светит ярче остальных: СП 52.13330.2016 (п. 7.5.6.6) снижает яркость второстепенных объектов ансамбля не меньше чем на две ступени шкалы яркости.
- Деревья освещают холоднее, чем места отдыха: для зелени СП (п. 7.5.6.9) – выше 4000 K, для мест, где собираются люди, FX – тёплые 2700–3000 K.
- Сценарии собирают из трёх групп по таблице зон: проход, отдых, декоративная картина; FX советует включать зоны по отдельности.
Зона участка – часть территории с одним сценарием использования вечером: проход, отдых, вход в дом, граница. Общий план, где функциональное освещение совмещают с декоративным, а ландшафтные светильники распределяют по зонам участка, описан в материале про освещение участка частного дома. Здесь – как подсветить каждую зону и не потерять картину целиком. Акцентная подсветка – свет, который выделяет один объект на фоне более тёмного окружения; световой сценарий – набор групп светильников, которые включают вместе под задачу: вечер с гостями, проход ночью, охрана.
Какие приёмы используют в декоративном освещении участка?
Учебное руководство производителя ландшафтного света FX Luminaire называет пять базовых приёмов, которые встречаются почти на каждом объекте: подсветка снизу, свет сверху, свет вдоль дорожек, настенный свет и подсветка воды. Ниже первые четыре; заливка, скольжение, тень и силуэт у FX – разновидности подсветки снизу, поэтому они идут отдельным подразделом после неё.
Подсветка снизу вверх
Светильник стоит на земле или в грунте и светит вверх: на крону, скульптуру, стену. FX называет это неестественным видом света, который даёт драматический эффект, и предупреждает, что им легко злоупотребить и получить блики. Крупному дереву нужен перекрёстный свет с нескольких сторон, иначе есть риск плоского пятна на кроне.
Свет сверху и лунный свет
Прибор крепят на дереве, карнизе или перголе и направляют вниз. FX считает его самым естественным, потому что так светят солнце и луна; приём «лунный свет» – светильник высоко в кроне, рассеянный свет и узор теней на земле. Для меньших бликов производитель направляет такие приборы не дальше 30° от вертикали.
Разновидности подсветки снизу: заливка, скольжение, тень и силуэт
Заливка широким лучом визуально выравнивает стену, скольжение вплотную к поверхности проявляет фактуру кирпича, камня и коры. Тень получается, когда светильник стоит перед растением и проецирует его на стену; силуэт (контровой свет) – когда свет направлен на стену из-за растения, и оно читается тёмным контуром. Тень в отличие от силуэта растёт по мере приближения прибора к растению (FX Luminaire).
Свет вдоль дорожек и маркеры
Столбики освещают покрытие, маркерные точки только обозначают линию. FX считает маркеры исключением из правила прятать источник: их ставят намеренно видимыми.
Настенный свет
Светильник крепят на стену, столб или ограждение и направляют на поверхность рядом. FX Luminaire относит такие приборы к приёмам, которые повышают безопасность и обозначают границы пространства; для столбов и стенок руководство отдельно называет светильники под оголовок (under-cap). Это основной приём для забора и ворот.
Столбики, светильники на колышке и приборы с поворотной оптикой для этих приёмов собраны в разделе ландшафтные светильники.
Какой светильник, IP и свет нужен каждой зоне?
Сводка по источникам: приём и тип прибора – FX Luminaire, степень защиты – ПУЭ и наш разбор какой IP нужен уличному светильнику, высота – карточки каталога и FX, цветовая температура – СП 52.13330.2016 и FX.
| Зона | Приём | Тип светильника | IP | Высота | Цветовая температура |
|---|---|---|---|---|---|
| Дорожка | свет на покрытие, маркеры по краю | столбик, тротуарный встраиваемый | IP54 и выше ниже 2,5 м (ПУЭ 6.1.15, 6.3.6); в мощении – IP67 по сводке S1.1 | столбики 0,5–1 м по карточкам | тёплый 2700–3000 K – там, где люди (FX) |
| Дерево | подсветка снизу, перекрёстный, лунный свет | грунтовый, прожектор на колышке, прибор в кроне | не ниже IP54 (ПУЭ 6.1.15) | у земли или высоко в кроне | выше 4000 K для зелени (СП 7.5.6.9), без синевы (FX) |
| Фасад | заливка, скольжение, акценты, ритм пятен | прожектор, грунтовый, настенный | не ниже IP54 ниже 2,5 м (ПУЭ 6.1.15) | заливка – в 300–460 мм от стены, скольжение – 150–200 мм (FX) | до 3500 K для тёплой отделки, выше 4000 K для холодной (СП) |
| Забор, ворота | настенный свет, обозначение границы | настенный на столб, накладной на оголовок | для открытой стены и столба – IP65 по сводке S1.1 | на столбе забора | как у дорожки, если вдоль забора проход |
| Крыльцо, ступени | ритмичный свет на каждую или каждую вторую ступень | встраиваемый в подступёнок или стену, столбик у 1–2 ступеней | в мощении и ступенях – IP67 по сводке S1.1 | низко, у поверхности ступени (FX) | тёплый (FX) |
| Беседка, терраса | свет сверху для задач | подвесной, потолочный | под навесом – IP44 по сводке S1.1 | под кровлей беседки | тёплый (FX) |
Вывод по таблице: деревья в отличие от дорожек и беседки по обоим источникам освещают более холодным светом, поэтому один светильник «на всё» с одной цветовой температурой картину не соберёт. Фасад – единственная зона, где цвет света выбирают по отделке, а не по назначению. Для стен дома и столбов забора подходят уличные настенные светильники, для беседки – уличные подвесные светильники.
Как не превратить участок в стадион?
FX Luminaire формулирует принцип прямо: больше света – не всегда лучше, а правильно встроенный в схему светодиодный прибор на 1 Вт в ряде задач даёт достаточное освещение, поэтому энергопотребление декоративного света можно держать низким. Для ориентира: лунный свет производитель оценивает в 0,1 фут-свечи, то есть 1,1 лк. Ниже – правила баланса яркости, каждое с источником.
- Одна главная точка – СП 52.13330.2016 для световых ансамблей задаёт яркость главного объекта, а второстепенные снижает не меньше чем на две ступени шкалы яркости (п. 7.5.6.6). На участке главным выбирают один объект – дом или крупное дерево.
- Глубина за счёт дальнего плана – FX советует строить свет слоями: ближний, средний и дальний план, причём яркие направленные приборы ставить на деревья у границы участка, а ближние объекты освещать слабее, чтобы взгляд уходил вглубь.
- Лучи соседних объектов не смешивают – FX советует не накладывать луч одного прибора на луч соседнего, чтобы у каждого пятна была своя граница (bordering). На одной крупной кроне, наоборот, лучи нескольких приборов накладывают, чтобы осветить её целиком, – это разобрано в статье про деревья.
- Мягкость вместо пятен – FX считает мягкий свет без горячих пятен обычно предпочтительным; как его добиться расстоянием от прибора до объекта, тоже показано в статье про деревья.
- Свет не в чужие окна – для внутридворовых территорий СП ограничивает вертикальную освещённость на окнах квартир 5 лк (п. 7.5.5.3) и требует ограничивать силу света в сторону окон (п. 7.5.5.4). FX советует ещё до монтажа проверить, не уйдёт ли свет на соседние участки.
- Без видимых источников – FX предупреждает, что наземные светильники особенно склонны давать блики, и предлагает сотовые решётки; СП требует, чтобы выходные отверстия приборов архитектурного освещения не попадали в поле центрального зрения пешеходов (п. 7.5.6.10).
Световые сценарии собирают из групп светильников. FX Luminaire советует выяснить, как и когда хозяин пользуется зоной отдыха, и делать зоны, которые включают и выключают по отдельности. В руководстве есть готовые примеры: ежевечерний сценарий, аварийный, когда одной командой включаются все светильники, и сценарий ужина на улице, когда освещают кухню и обеденную зону, а свет по периметру приглушают. Группы удобно взять из таблицы выше: проход (калитка, дорожка, ступени), отдых (беседка, терраса) и декоративная картина (деревья, фасад) – с гостями горят все три, ночью только проход.
Световое загрязнение – свет, который уходит туда, где он не нужен: в небо, к соседям, в окна. У дерева его видно по таблице углов из статьи про подсветку деревьев: если диаметр пятна на высоте кроны больше её ширины, часть света проходит мимо кроны.
Как подсветить каждую зону участка?
Дорожки
Задача дорожки – безопасный проход, поэтому свет ложится на покрытие, а источник прячут ниже уровня глаз. FX рекомендует шахматную расстановку столбиков с равным шагом вместо пар «как на взлётной полосе». Подробнее: освещение дорожек на участке – схемы для дорожки 1 и 1,5 м, шаг, столбики и тротуарные светильники.
Деревья
FX приводит дерево как типовой объект выделения (highlighting): свет снизу на кору и крону. Угол луча подбирают по высоте, а крупной кроне нужно несколько приборов. Подробнее: подсветка деревьев на участке – подсветка снизу вверх, угол луча, грунтовый светильник и таблица пятна по высоте.
Фасад
Схему для дома выбирают по отделке: ровная штукатурка просит заливки, кирпич и камень – скольжения, дом с колоннами и карнизом – акцентов. Подробнее: подсветка фасада частного дома – архитектурная подсветка, фасадные светильники, контурная подсветка и расчёт света для светлой и тёмной стены.
Забор и ворота
Для забора это настенный свет: светильник на столб или под оголовок столба. Подробнее: освещение забора и ворот – светильник на столб забора, периметр, ворота и калитка.
Крыльцо и ступени
Для лестницы FX советует равномерный и ритмичный свет: приборы под каждой проступью, через одну или на соседней стене; одну-две ступени достаточно выделить столбиками дорожки. Подробнее: подсветка ступеней крыльца – подсветка ступеней, встраиваемые светильники, безопасность на лестнице.
Беседка
Беседку, перголу и навес FX относит к местам для света сверху: равномерно расставленные приборы дают ровное пятно для ужина или чтения. Подробнее: освещение беседки на даче – освещение беседки, подвесной светильник, общий и акцентный свет.
Подключение садовых светильников к сети 230 В выполняет электрик с допуском. Наружное освещение – ПУЭ гл. 6.1 и 6.3: п. 6.1.15 разрешает для подсвета зелени и фасадов приборами ниже 2,5 м напряжение до 380 В лишь при IP54 и выше, а п. 6.3.6 при этом условии не ограничивает высоту низких светильников газонов и декоративного освещения; кабель в земле – гл. 2.3, защитные меры и УЗО – гл. 1.7 и 7.1. Группы светильников для разных сценариев разводят по отдельным линиям на этапе проекта, до укладки мощения.
Частые вопросы
С какой зоны начинать подсветку участка?
С функциональных: входа, крыльца и дорожки от калитки, потому что они нужны для безопасного прохода. Декоративные зоны добавляют следом, выбирая одну главную точку внимания – дом или крупное дерево.
Можно ли использовать цветную RGB-подсветку?
СП 52.13330.2016 разрешает цветной свет при художественно-декоративном освещении объектов ландшафтной архитектуры (п. 7.5.6.9), а при локальной подсветке допускает источники хроматического излучения (п. 7.5.6.8). Для полихромных фасадов п. 7.5.6.9 требует белого света с Ra не ниже 80.
Какой сценарий включать каждый вечер?
FX Luminaire называет ежевечерний сценарий базовым и советует менять его по сезонам. По таблице зон в него входит проход – калитка, дорожка, ступени, – а деревья и фасад добавляют по желанию; для гостей горят все группы.
Сколько светильников нужно на участок 6 соток?
Число складывается по зонам: столбики дорожки считают по шагу, деревья – по диаметру кроны, фасад – по длине стены и шагу заливки 1,2–3 м по FX. СП 52.13330.2016 нормирует освещённость, а не число светильников на сотку; пример расчёта по дорожке есть в разборе про дорожки.
Источники
- FX Luminaire. Building Your Landscape Lighting Business: гл. 2, гл. 5 (Up Lighting, Down Lighting, Path Lighting, Wall Lighting, Fixture Placement and Effects), гл. 6
- FX Luminaire. Lighting Design Techniques
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. от 28.12.2021, копия КонсультантПлюс): пп. 7.5.5.3–7.5.5.4, 7.5.6.6, 7.5.6.8–7.5.6.10
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.15)
- ПУЭ, глава 6.3. Наружное освещение (п. 6.3.6)
