Подсветка фасада частного дома: схемы и ошибки

• При равномерной заливке отношение максимальной освещённости к минимальной – не больше 3:1, на рельефных фасадах до 5:1 (СП 52.13330.2016, п. 7.5.6.4).
• Акцентная заливка, наоборот, требует перепада 10:1–30:1 с максимумом на выделяемом элементе (п. 7.5.6.5).
• Тёмный кирпич отражает 0,28–0,33 света, белая фасадная краска – 0,8–0,87 (табл. 7.24): для той же яркости тёмной стене нужно в 2,4–3,1 раза больше света (наш расчёт).
• Коэффициент эксплуатации для светильника, светящего вверх, – 0,59 против 0,67 для направленного вбок или вниз (п. 7.5.6.11): грунтовому прибору нужен больший запас света.

Архитектурная подсветка – свет, который в отличие от функционального показывает здание: форму, фактуру и детали. Для частного дома это часть общей вечерней композиции вместе с деревьями и дорожками, поэтому начинают с плана, о котором рассказано в статье подсветка участка по зонам – акцентная подсветка, приёмы подсветки и световые сценарии. Здесь – схемы для стены, подбор светильников и типичные ошибки.

Какие есть схемы подсветки фасада частного дома?

Схемы ниже собраны по руководству производителя ландшафтного света FX Luminaire и разделу 7.5.6 СП 52.13330.2016 «Наружное архитектурное освещение». Свод правил написан для городских зданий, для частного дома его цифры – ориентир, а не требование.

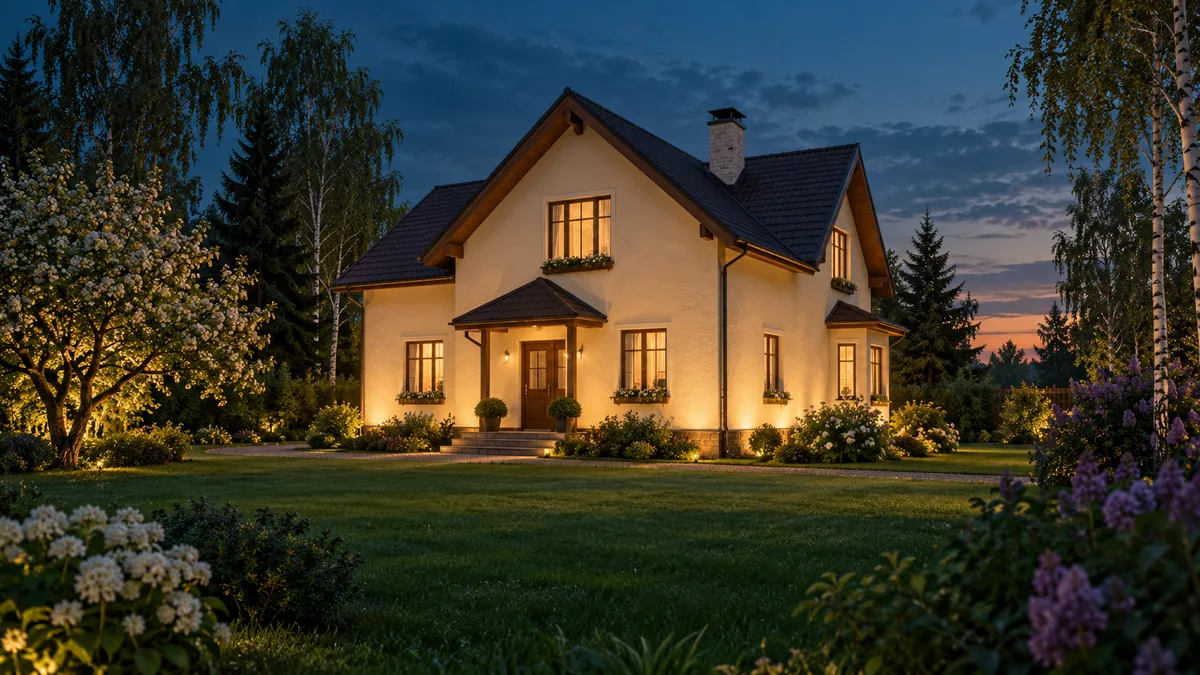

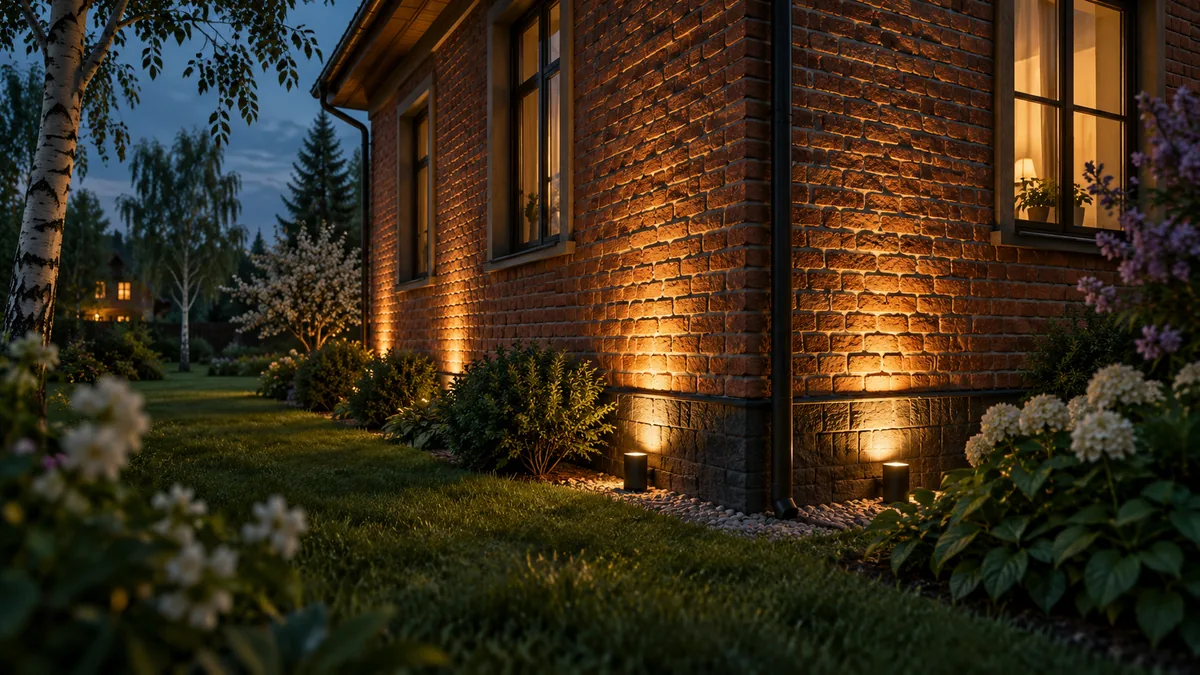

Заливающий свет выравнивает стену визуально: FX Luminaire пишет, что широкая линза убирает «гребёнку» пятен и мягко растушёвывает свет. Отражённый от стены свет нередко освещает прилегающую дорожку настолько, что отдельные столбики вдоль неё не нужны. Скользящий свет делает обратное: если светить на рельефную стену издалека или перпендикулярно, фактура пропадает, а прибор вплотную к стене вытягивает тени от каждого выступа. Скользящий свет в отличие от заливки подчёркивает неровности, поэтому на штукатурке с дефектами он покажет и дефекты.

Контурная подсветка – линия света по граням здания: карнизу, углам, оконным проёмам. Она обводит силуэт, но не освещает плоскость стены, поэтому её сочетают с одной из схем таблицы.

Какие светильники нужны для каждой схемы?

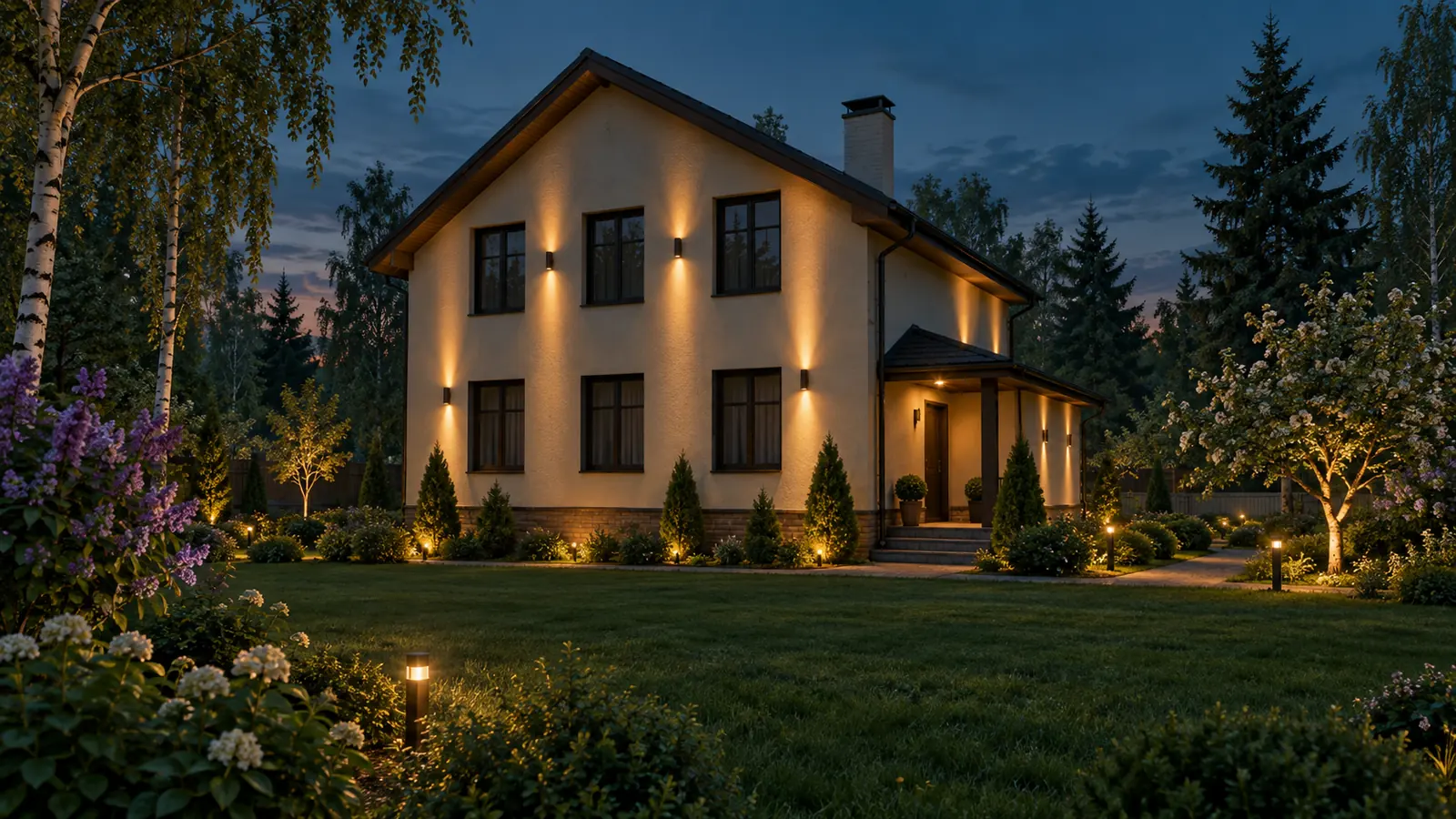

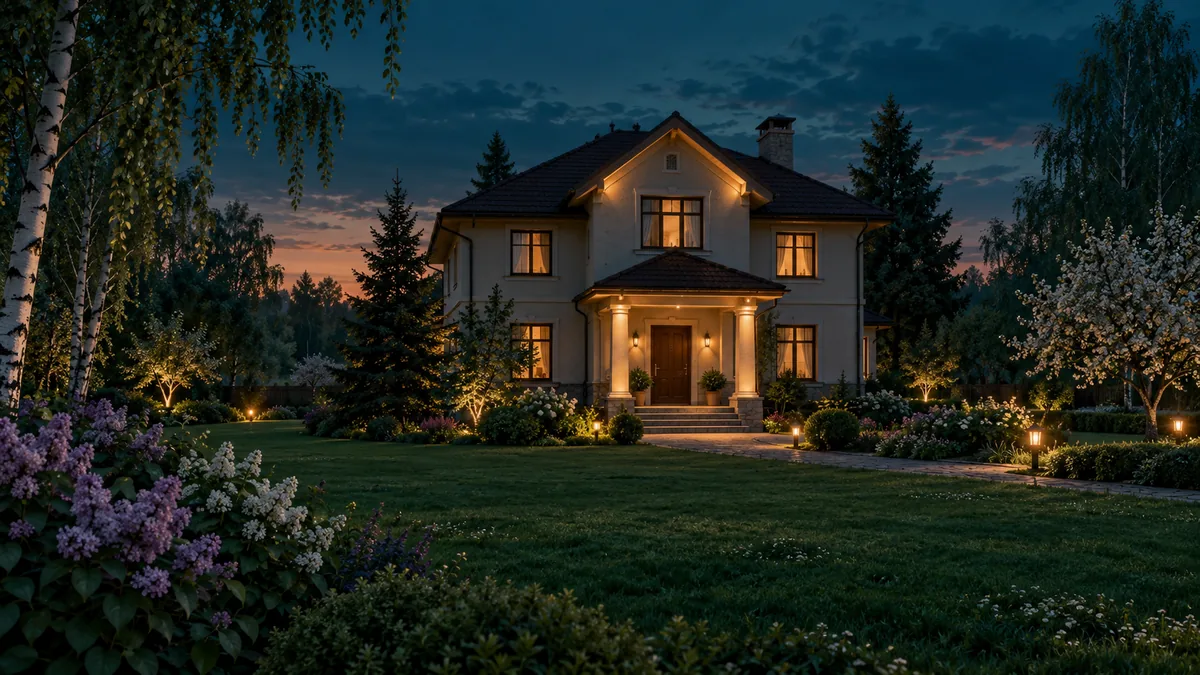

Для заливки и скользящего света подходят наземные уличные прожекторы и грунтовые светильники с поворотной оптикой, для ритма пятен – светильники с прозрачным стеклом у основания стены или в софите карниза (FX Luminaire). Похожий ритм дают уличные настенные светильники с лучом вверх и вниз, закреплённые между окнами: такая архитектурная подсветка из фасадных светильников – наша трактовка приёма, в руководстве FX её нет. Для акцентов нужны приборы с узким лучом, которые FX Luminaire советует прятать так, чтобы источник не был виден.

В подборке ниже настенные модели по карточкам каталога: Arte Lamp Doppio A3502AL-1WG – 450 лм, 3000 K, IP54; Arte Lamp Rullo A1414AL-1WG – 500 лм, 3000 K, IP54; Lightstar Bosso 341333 – 330 лм, 3000 K, IP65; Arte Lamp Nimbo A4412AL-1BK – 1200 лм, 4200 K, IP65. Для заливки – прожектор Novotech Armin 358576 на 1000 лм, IP66. Для тёплой отделки (кирпич, дерево) подходят модели на 3000 K – Doppio, Rullo, Bosso; Nimbo на 4200 K – для серой и холодной (п. 7.5.6.9). Направление и угол луча в карточках не указаны, их проверяют в паспорте.

Сколько света нужно светлому и тёмному фасаду?

Яркость стены зависит от того, сколько света падает и сколько отражается. Коэффициенты отражения из табл. 7.24 СП 52.13330.2016: белая фасадная краска и белый керамогранит 0,8–0,87, светлые краски, керамический кирпич и доски 0,5–0,6, серый силикатный кирпич и светлое дерево 0,4–0,45, глиняный кирпич, тёмные краски и потемневшее дерево 0,28–0,33.

Наш расчёт освещённости для средней яркости 3 кд/м² – это норма табл. 7.23 для заливки зданий в садах и скверах местного значения. Формула для матовой поверхности: E = π × L / ρ, без запаса на загрязнение.

Запас на загрязнение СП задаёт коэффициентом эксплуатации (п. 7.5.6.11): 0,67, если стекло прибора смотрит вертикально или вниз, и 0,59, если вверх. Значит, у грунтового светильника, светящего вверх, расчётную освещённость делят на 0,59 – для белой стены выходит 18–20 лк, для тёмного кирпича 48–57 лк (наш расчёт). Окна стоят под отдельным ограничением, о нём ниже.

Какие ошибки делают при подсветке фасада?

1. Пятна вместо заливки – светильники с узким лучом и большим шагом оставляют «гребёнку» вместо ровной стены. Расстояния, луч и допустимый перепад – в таблице схем.
2. Видимые источники – выходные отверстия приборов архитектурной подсветки не должны попадать в поле центрального зрения пешеходов в главных направлениях движения или их экранируют (п. 7.5.6.10). FX для наземных приборов предлагает сотовую решётку.
3. Цветовая температура против отделки – холодный свет на тёплом кирпиче и дереве. По п. 7.5.6.9 СП тёплые цвета освещают источниками до 3500 K, холодные оттенки – выше 4000 K, цветные изразцы и панно – белым светом с Ra не ниже 80.
4. Свет в окна – свой и соседский. Для внутридворовых территорий СП ограничивает вертикальную освещённость на окнах квартир 5 лк (п. 7.5.5.3) и требует светильники с ограниченной силой света в сторону окон или с экранирующими решётками (п. 7.5.5.4).
5. Конкурирующие источники – яркий светильник у входа или уличный фонарь гасит подсветку. FX советует осмотреть дом ночью до проекта и при необходимости заменить лампы в бра у двери.

Технические нюансы

Степень защиты

Для подсветки фасадов приборами ниже 2,5 м от земли ПУЭ п. 6.1.15 допускает напряжение до 380 В при степени защиты не ниже IP54; подробно о выборе по месту установки – в разборе степень защиты IP уличного светильника. При этом условии наименьшая высота установки приборов для фасадов не ограничивается (ПУЭ п. 6.3.6).

Деревья и забор рядом с домом

Дерево у стены даёт тень на фасаде, и её либо используют как приём, либо уводят разворотом светильника; о том, как подсветить дерево снизу с правильным углом луча, – отдельная статья. Если дом стоит близко к границе, свет согласуют с периметром: подсветка периметра забора со светильниками на столбы, ворота и калитку не должна спорить с фасадом по яркости.

Ансамбль вместо одинаковой яркости

СП 52.13330.2016 (п. 7.5.6.6) для световых ансамблей снижает яркость соподчинённых объектов не меньше чем на две ступени шкалы яркости относительно главного фасада. На участке тот же принцип: баня, гараж и беседка светятся слабее дома.

Частые вопросы

Какая схема подходит для небольшого одноэтажного дома?

Для ровной штукатурки – заливка широким лучом или ритм настенных светильников между окнами, для кирпича и камня – скользящий свет. Акценты добавляют на вход и крыльцо, чтобы перепад яркости вёл взгляд к двери.

Почему фасад из тёмного кирпича выглядит тусклым?

Он отражает в 2,4–3,1 раза меньше света, чем белая краска (табл. 7.24 СП), и при тех же светильниках кажется темнее; сколько люкс нужно стене, показывает таблица выше. Альтернатива – скользящий свет, который делает ставку на фактуру, а не на яркость.

Тёплый или холодный свет для фасада?

По цвету отделки (п. 7.5.6.9 СП). Если отделка смешанная (красный кирпич и серая штукатурка), тёплым светом освещают кирпич, а холодным – штукатурку: СП связывает температуру с цветом поверхности, а не со зданием целиком.

Будет ли подсветка мешать соседям?

Будет, если луч уходит за границу участка или в окна. FX Luminaire советует ещё на этапе проекта проверить, не попадёт ли свет на чужую территорию; ориентир для окон из СП – в ошибке 4 выше. Светильники с экранирующей решёткой или с ограниченной силой света в сторону дома соседа решают задачу без отказа от подсветки.

Можно ли повесить светильник на утеплённый фасад?

Способ крепления задают инструкция светильника и требования системы утепления к навесным элементам. Открытого источника с такими требованиями для моделей из подборки мы не нашли, поэтому конкретных цифр не даём: проверьте инструкцию до покупки, а кабель к светильнику прокладывает электрик.

Источники

1. СП 52.13330.2016 «Естественное и искусственное освещение» (ред. от 28.12.2021, копия КонсультантПлюс): пп. 7.5.5.3–7.5.5.4, 7.5.6, табл. 7.23–7.24
2. FX Luminaire. Building Your Landscape Lighting Business: гл. 5 (Grazing, Wall Washing, Scalloping), гл. 6 (Competing Lighting Sources, Managing Glare)
3. FX Luminaire. Lighting Design Techniques
4. ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.15)
5. ПУЭ, глава 6.3. Наружное освещение (п. 6.3.6)
