Степень защиты IP уличного светильника: IP44, IP65 или IP67
Расшифровка кода IP по ГОСТ 14254-2015, таблица «место установки – минимальный IP», требование ПУЭ к подсветке ниже 2,5 м и модели каталога для каждой зоны.
Степень защиты уличного светильника IP выбирают по месту установки: под навесом достаточно IP44, на открытой стене и столбе нужен IP65, наземным светильникам в газоне с поливом – IP65 или IP66, встроенным в грунт и мощение – двойная маркировка IPX5/IPX7 или IP66/IP67. Код IP по ГОСТ 14254-2015 описывает пылевлагозащиту оболочки, а не защиту от удара током.
- Первая цифра кода IP – пыль и твёрдые предметы (0–6), вторая – вода (0–9).
- ПУЭ п. 6.1.15: светильники подсветки фасадов и зелени ниже 2,5 м от земли при напряжении до 380 В должны иметь IP54 и выше.
- По ГОСТ оболочка только с цифрой 7 или 8 считается непригодной для струй воды, если нет двойного кода.
- Светильники, погружаемые в фонтан или бассейн, по ПУЭ питают напряжением не выше 12 В.
- Класс защиты I, II или III – отдельная характеристика, она про защиту от поражения током.
Степень защиты зависит от того, какая вода попадёт на светильник: капли сверху, косой дождь, струя при поливе или стоячая вода в низине. Это один из параметров, с которых начинается выбор, наряду со световым потоком и цветовой температурой; общий порядок разобран в статье о том, как выбрать уличный светильник.
Что означают цифры в коде IP?
Код IP (International Protection) – обозначение степени защиты оболочки прибора от проникновения твёрдых предметов и воды. В России его расшифровку и методы испытаний задаёт ГОСТ 14254-2015, модифицированный по отношению к IEC 60529:2013 и введённый с 1 марта 2017 года. Если параметр не нормирован, вместо цифры ставят X: IPX7, IP5X.
| Первая цифра | Защита от твёрдых предметов (табл. 2 ГОСТ 14254-2015) |
|---|---|
| 2 | предметы диаметром от 12,5 мм |
| 3 | предметы от 2,5 мм |
| 4 | предметы от 1,0 мм |
| 5 | пылезащищено: пыль проникает, но в количестве, не нарушающем работу |
| 6 | пыленепроницаемо: пыль внутрь не проходит |
| Вторая цифра | Защита от воды (табл. 3 ГОСТ 14254-2015) | Как испытывают |
|---|---|---|
| 3 | дождь под углом до 60° к вертикали | качающаяся труба или разбрызгиватель |
| 4 | брызги с любого направления | то же, обрызгивание со всех сторон |
| 5 | водяные струи | сопло 6,3 мм, 12,5 л/мин, с 2,5–3 м, не меньше 3 мин |
| 6 | сильные водяные струи | сопло 12,5 мм, 100 л/мин, с 2,5–3 м, не меньше 3 мин |
| 7 | кратковременное погружение | 30 мин в резервуаре: корпус ниже 850 мм – нижняя точка на глубине 1 м, выше – верхняя точка на глубине 0,15 м |
| 8 | длительное погружение | условия согласует изготовитель с потребителем, жёстче, чем для цифры 7 |
Почему IP67 не всегда лучше IP65
По ГОСТ 14254-2015 вторые цифры от 0 до 6 и 9 предполагают соответствие всем младшим степеням. Для цифр 7 и 8 правило другое: оболочки, обозначенные только ими, стандарт считает непригодными для струй воды и относит к «ограниченному использованию». Если прибор прошёл и струю, и погружение, его маркируют двойным кодом: IPX5/IPX7 или IPX6/IPX7. У светильника IP67 без двойной записи стойкость к струе из шланга не подтверждена.
Какой IP нужен уличному светильнику на участке?
Прямое требование ПУЭ к степени защиты на участке одно: светильники подсветки фасадов, скульптур и зелени, установленные ниже 2,5 м от земли, при напряжении до 380 В должны иметь степень защиты не ниже IP54 (п. 6.1.15). Остальное в таблице – наша сводка: место установки, вода, которая туда попадает, и цифра из таблицы 3 ГОСТ, которая эту воду покрывает.
| Место установки | Какая вода попадает | Минимум | Что проверить в паспорте |
|---|---|---|---|
| Потолок веранды, глубокий навес | влажный воздух, редкие брызги | IP44 | диапазон рабочих температур |

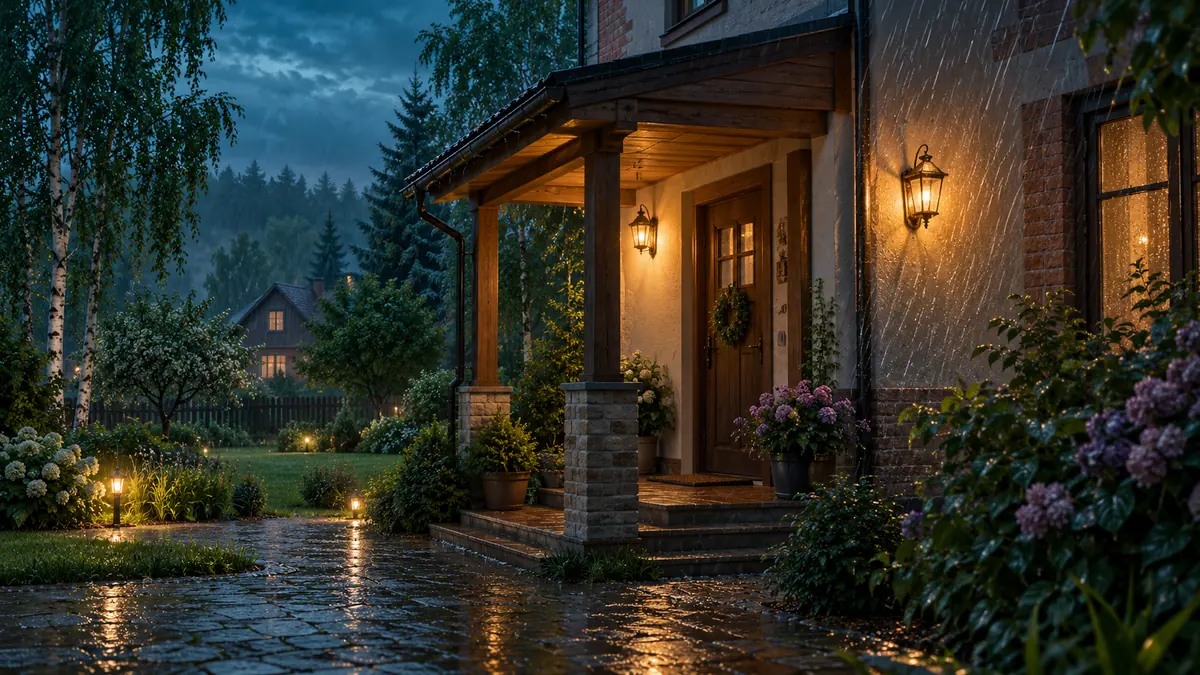

| Стена под козырьком на высоте от 2,5 м | косой дождь, брызги | IP44 | на наветренной стене брать IP54–IP65 |
| Подсветка фасада и растений ниже 2,5 м | дождь, брызги от отмостки | IP54 по ПУЭ п. 6.1.15 | для открытого места – IP65 |
| Открытая стена, столб, забор | дождь со всех сторон, снег | IP65 | уплотнение кабельного ввода |
| Наземный светильник в газоне с поливом | струя из шланга, дождеватель | IP65, лучше IP66 | струйная цифра 5 или 6 |
| Встроенный в грунт, мощение, ступени | лужи, талая вода, струя при уборке | IPX5/IPX7 или IP66/IP67 | двойная маркировка, нагрузка на стекло |
| Фонтан, пруд, бассейн | постоянно под водой | IP68 | глубина погружения от изготовителя; питание не выше 12 В по ПУЭ |
Какие модели из каталога для какой зоны
Пример подбора по карточкам каталога. IP взят из характеристик поставщика; наличие двойного кода IPX5/IPX7 у моделей для грунта сверяйте в паспорте до покупки.
| Зона | Модель | IP в карточке |
|---|---|---|
| Под навесом крыльца | фасадный Arte Lamp ATLAS A3503AL-1BK | IP44 |
| Открытая стена | фасадный Arte Lamp NIMBO A4412AL-1BK | IP65 |
| Газон, клумба | ландшафтный Maytoni Outdoor O441FL-L1GF3K (по данным поставщика питание 24 В, нужен блок питания) | IP65 |
| Подсветка у полива, заливка стены | прожектор Novotech ARMIN 358576 | IP66 |
| Грунт | Novotech LANDSCAPE 369954 | IP67 |
| Мощение | тротуарный Arte Lamp PIAZZA A3601IN-1BK | IP67 |
Другие варианты для грунта и мощения – в разделах грунтовые светильники и тротуарные светильники; для пруда – подводные светильники с IP68 и питанием 12 В. Все модели с защитой IP65 собраны в подборке уличные светильники IP65.
Когда IP65 мало: полив, лужи и мойка

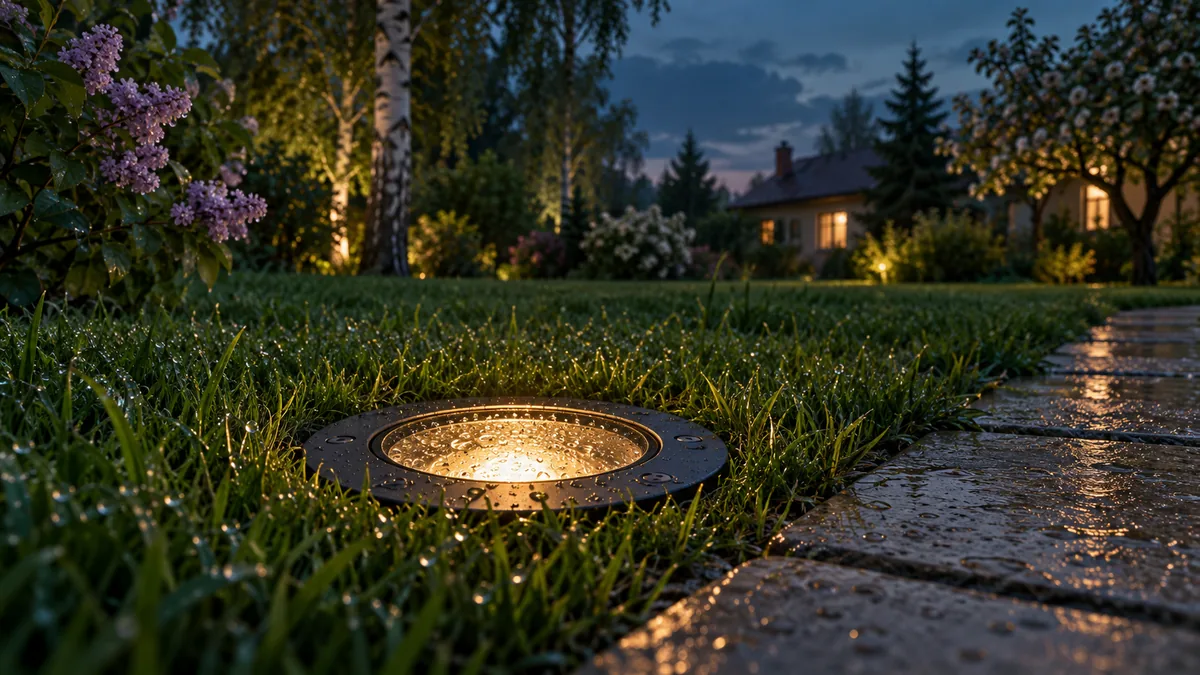

Газон с поливом
При поливе на светильник попадает струя, а не капли, и именно её моделируют испытания для цифр 5 и 6. Для наземного светильника в зоне полива этого достаточно; встроенному в грунт нужна ещё и цифра 7.
Низкие точки рельефа
Весной и после ливня вода собирается в низинах, на ступенях и у отмостки, и светильник в грунте временно оказывается под водой. Отвод воды под корпусом решают при монтаже, подробнее в разборе как установить грунтовый светильник.
Мойка высокого давления
Испытания по ГОСТ 14254-2015 проводят пресной водой, и стандарт предупреждает: реальная защита способна оказаться неудовлетворительной, если прибор чистят горячими струями под высоким давлением вне требований цифры 9 или растворителями. Тротуарные светильники в плитке при мойке аппаратом высокого давления лучше обходить соплом.
Чем степень защиты IP отличается от класса защиты от поражения током?
Класс защиты (0, I, II, III по ГОСТ IEC 61140-2012) описывает, как прибор защищает человека от удара током при повреждении изоляции; IP описывает только оболочку. Светильник IP67 класса I без подключённого защитного проводника опаснее, чем IP44 класса II под навесом.
| Класс | Как устроена защита | Что это значит при монтаже |
|---|---|---|
| I | основная изоляция плюс присоединение открытых проводящих частей к защитному проводнику | нужна жила PE (жёлто-зелёная), без неё защита при повреждении не работает |
| II | двойная или усиленная изоляция, защитный проводник не подключают | на табличке стоит графический символ класса II по IEC 60417 |
| III | сверхнизкое напряжение: не выше 50 В переменного или 120 В постоянного тока | питание только от систем БСНН/ЗСНН |
Подключение уличных светильников 230 В выполняет электрик с допуском. Требования к наружному освещению – ПУЭ гл. 6.1 и 6.3, к защитному проводнику и УЗО – гл. 1.7 и 7.1; для розеточных линий вне помещений п. 7.1.82 прямо требует УЗО с током срабатывания не более 30 мА. Высокий IP не заменяет защитный проводник у светильника класса I.
Как проверить IP перед покупкой
- Найдите код в паспорте – в карточке IP указан в характеристиках, но решающий документ – паспорт изготовителя.
- Посмотрите вторую цифру – для открытой стены нужна 5 или выше, для грунта и мощения 7 вместе с 5 или 6.
- Проверьте кабельный ввод – код относится к собранному светильнику с правильно затянутым сальником; кабель неподходящего диаметра сводит защиту на нет.
- Сверьте класс защиты – для класса I нужен трёхжильный кабель с жилой PE.
- Оцените расстановку – высота и шаг меняют то, сколько воды и грязи попадает на светильник; см. разбор про расстояние между садовыми фонарями.
Частые вопросы
Подойдёт ли IP44 для улицы?
Да, под навесом, козырьком или на потолке веранды: IP44 означает защиту от брызг с любого направления и от предметов от 1 мм. Для подсветки фасада и растений ниже 2,5 м ПУЭ требует не меньше IP54, а на открытой стене без укрытия лучше IP65.
Что лучше для грунта: IP65 или IP67?
Для светильника, утопленного в грунт или плитку, нужна цифра 7: такие места временно заливает водой. Если рядом поливают из шланга, ищите двойную маркировку IPX5/IPX7 или IP66/IP67, потому что одна цифра 7 стойкость к струе не подтверждает.
Чем IP65 отличается от IP66?
Испытательной струёй: для IP65 сопло 6,3 мм и 12,5 л/мин, для IP66 сопло 12,5 мм и 100 л/мин, расстояние в обоих случаях 2,5–3 м. Пылезащита одинаковая: пыль внутрь не проходит.
Какой IP нужен для подсветки пруда?
IP68: цифра 8 означает длительное погружение на условиях изготовителя, поэтому в паспорте смотрите допустимую глубину. По ПУЭ п. 6.1.15 погружаемые в воду светильники фонтанов и бассейнов питают напряжением не выше 12 В.
Источники
- ГОСТ 14254-2015 (IEC 60529:2013). Степени защиты, обеспечиваемые оболочками (код IP): разделы 5, 6, 14, таблицы 2–3
- ГОСТ IEC 61140-2012. Защита от поражения электрическим током: раздел 7, классы оборудования (в РФ заменён ГОСТ Р 58698-2019)
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.15)
- ПУЭ, глава 6.3. Наружное освещение
- ПУЭ, глава 1.7. Заземление и защитные меры электробезопасности
- ПУЭ, глава 7.1, пп. 7.1.71–7.1.88: устройства защитного отключения
