Грунтовые светильники: где ставить и как смонтировать
Монтаж грунтового светильника по ПУЭ и инструкциям BEGA, B-K Lighting, «Радуга-Лайт»: дренаж, ободок над газоном, вровень в мощении, герметичный ввод, нагрузка.
Монтаж грунтового светильника начинают с проверки грунта и дренажа: по данным B-K Lighting, плохой дренаж – главная причина попадания воды в такие светильники, а ПУЭ п. 6.3.6 разрешает приборы в приямках ниже уровня земли только с отводом воды. В газоне и гравии ободок оставляют над грунтом, в мощении корпус ставят вровень с покрытием. Ввод кабеля герметизируют, нагрузку под проезд берут из паспорта.
- ПУЭ п. 6.3.6: установка осветительных приборов в приямках ниже уровня земли разрешается при наличии дренажных или аналогичных устройств.
- B-K Lighting в плохо дренирующем грунте советует копать на 12–18 дюймов (30–46 см) глубже, чем нужно корпусу, и засыпать этот запас увлажнённым уплотнённым песком.
- Нагрузка различается в разы: у BEGA 88675 – 1000 кг при фундаменте под корпусом, у BEGA 8750 и 77116 – 2000 кг.
- При сопоставимой мощности стекло греется по-разному: у BEGA 8750 с металлогалогенной лампой 35 Вт – 75 °C в центре, у светодиодной BEGA 77116 (39,7 Вт) – не выше 40 °C.
- В полосах, где машины тормозят и поворачивают, BEGA запрещает ставить даже модели на 2000 кг.

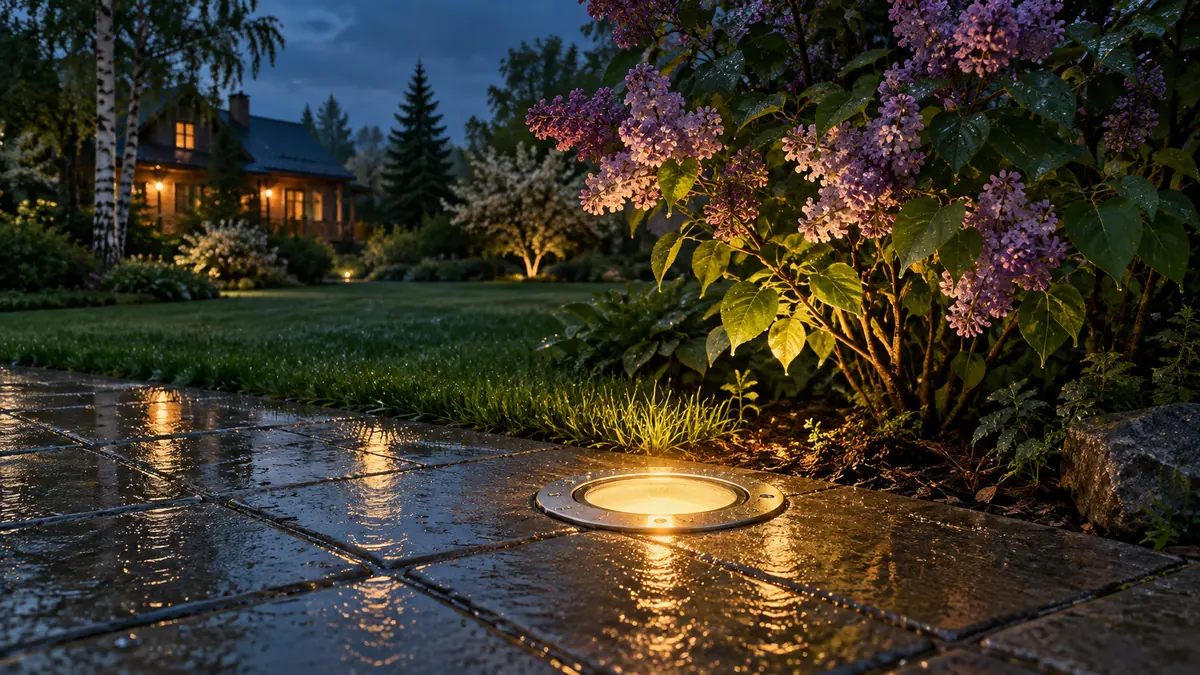

Грунтовый светильник – светильник, утопленный в газон, гравий или мощение так, что над поверхностью остаётся только стекло с ободком. Среди типов садовых светильников он зависит от монтажа больше наземных моделей: степень защиты IP, световой поток и цветовая температура не помогут, если корпус стоит в луже.
Где грунтовые светильники уместны, а где нет?

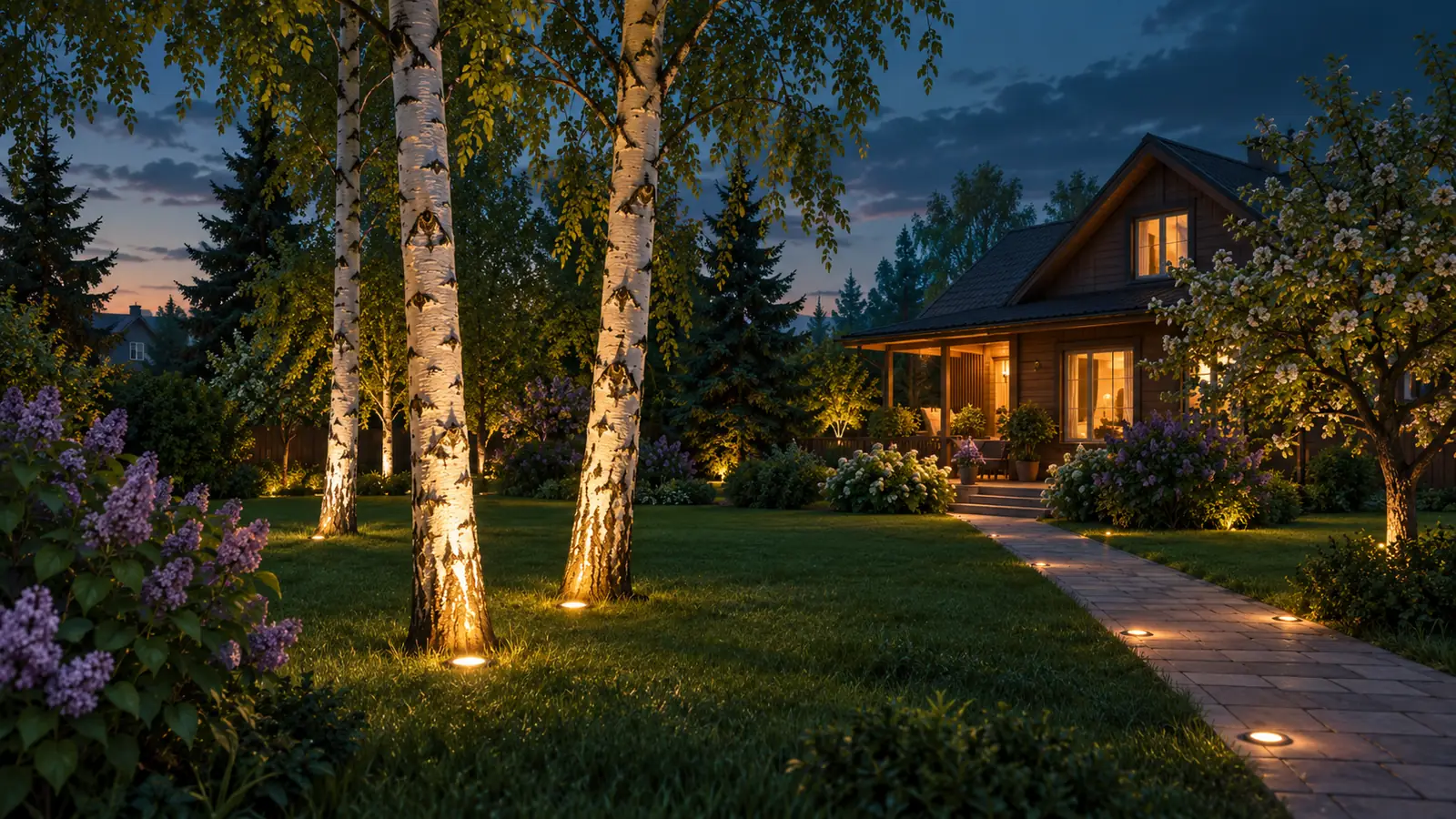

Их ставят там, где светильник на ножке мешал бы ходить или косить: подсветка стволов деревьев снизу, кустов, стены дома, ступеней, мощёной площадки. Ограничения задают вода, нагрузка и нагрев. B-K различает проточные корпуса, через которые вода уходит в грунт, и герметичные: проточные без дренажа ставить нельзя, герметичным дренаж тоже рекомендован.
| Место | Что проверить | Откуда правило |
|---|---|---|
| Газон, клумба, гравий | дренаж под корпусом, высоту ободка над грунтом | инструкции BEGA 77116 и 8750: ободок выше уровня земли; дренаж – B-K Lighting |
| Глинистый грунт, низина, место у водостока | расширенный котлован с песком, дренажную трубу | B-K Lighting, установка в грунт Type II |
| Мощёная дорожка | жёсткое крепление корпуса, ободок не опирается на плитку | инструкция BEGA 8750 |
| Въезд, парковка | нагрузку в кг, фундамент под корпусом | инструкции BEGA 8750, 88675 |
| Рядом с деревом или стеной | расстояние от стекла до объекта | BEGA 8750 (металлогалогенная лампа): не меньше 0,5 м над световым окном; для своей модели – паспорт |
В разделе грунтовые светильники из 52 моделей в наличии 26 имеют IP65 и 23 – IP67 (по карточкам на 10.10.2026), для каждой стоит проверять дренаж и материал корпуса. В карточке Novotech Ground 369951 заявлена стойкость к проезду автомобилей, но нагрузка в килограммах не указана: её нужно запросить в паспорте. Распределение по IP – наш подсчёт по выгрузке каталога.
Грунтовый держатель: когда котлован не нужен
Грунтовый держатель (колышек) – штырь, на котором наземный светильник или прожектор втыкают в газон без котлована и гильзы. Корпус при этом стоит над землёй, поэтому правила дренажа под корпусом из этой статьи к нему не относятся, а светильник можно переставить. Maytoni пишет о серии Scope (в каталоге – ландшафтный светильник O025FL-01B, GU10, 20 Вт, IP65) «установка в грунт или на кронштейн», о прожекторах серии Flood – «настенный или грунтовый монтаж». Есть ли держатель в комплекте конкретной модели, на страницах производителя не указано – уточняйте до покупки. Кабель к такому светильнику прокладывают в земле по ПУЭ гл. 2.3.
Как смонтировать грунтовый светильник: котлован, дренаж, гильза
Закладная гильза (монтажный корпус) – стакан, который ставят в грунт заранее, а сам светильник вставляют в него после прокладки кабеля. Она держит форму гнезда и позволяет менять светильник без раскопки.
- Проверьте грунт на дренаж – B-K Lighting предлагает тест: выкопать яму диаметром от 18 дюймов (46 см) и глубиной 18–24 дюйма (46–61 см), налить воду до половины. Ушла меньше чем за 2 часа – грунт дренирующий, дольше – плохо дренирующий, нужен расширенный котлован.
- Выройте котлован с запасом – на 30–46 см глубже, чем нужно корпусу, и засыпьте увлажнённым уплотнённым песком (B-K). Щебень и гравий как засыпку производитель не рекомендует: мелкие частицы соседнего грунта со временем уходят в крупную засыпку, и земля вокруг светильника проседает.
- Положите фильтр – между песком и дном корпуса B-K кладёт пористое геотекстильное полотно, чтобы песок не забивал корпус.
- Добавьте трубу, если воды много – у водостока, полива или на склоне B-K укладывает под корпусами перфорированную трубу в фильтре: не ближе 3 дюймов (7,6 см) от дна засыпки, с уклоном от 0,15 %, лучше от 0,5 %.
- Выставьте корпус по высоте – в газоне, гравии и клумбе BEGA (77116, 8750) требует, чтобы ободок был выше уровня земли. В мощении «Радуга-Лайт» требует ставить закладную деталь вровень с дорожкой, без заглубления и выступания, и не допускает установку этого светильника прямо в грунт; BEGA для 88675 допускает покрытие вровень или чуть ниже верхнего края корпуса.
- Закрепите корпус в твёрдом покрытии – по инструкции BEGA 8750 корпус фиксируют жёстко, а декоративный ободок не должен лежать прямо на плитке.
Как загерметизировать ввод кабеля?
Герметичное соединение – ввод кабеля и соединение жил, через которые вода не проходит внутрь корпуса даже при затоплении.
- BEGA 8750: сальники рассчитаны на кабель диаметром 9–15 мм с жилами до 3 × 2,5 мм²; на сальник и оболочку кабеля надевают клеевую термоусадочную трубку и усаживают равномерно от корпуса. Усадка закончена, когда поверхность гладкая, а клей выступил с обоих концов трубки.
- Неиспользуемый второй сальник BEGA закрывают заглушкой из комплекта с термоусадкой; после усадки сальники подтягивают ещё раз.
- BEGA 77116 поставляется с кабелем 1,8 м со встроенным водяным стопором и трубой ПВХ 1,2 м: ввод корпуса загерметизирован на заводе, соединение с линией делают отдельно.
- «Радуга-Лайт» требует герметично защищать все соединения по СП 77.13330.2016 и рекомендует пайку, клеевую термоусадку на каждый провод и отдельную трубку на оболочку кабеля.
- Перед сборкой корпус и посадочное место уплотнителя очищают: по данным B-K, плохо уплотнённая прокладка – вторая по частоте причина протечек после дренажа, а грязь мешает уплотнению.
Подключение грунтовых светильников 230 В выполняет электрик с допуском: этого прямо требуют инструкции BEGA 77116 и 88675, там же BEGA рекомендует защиту устройством защитного отключения. ПУЭ п. 6.1.49 рекомендует УЗО с током срабатывания до 30 мА для установок наружного освещения в сетях TN-S и TN-C-S. Прокладка кабеля в земле – ПУЭ гл. 2.3 (п. 2.3.84: глубина заложения кабельных линий до 20 кВ не менее 0,7 м), наружное освещение – гл. 6.3, защитный проводник для светильников класса I – гл. 1.7.
Какую нагрузку выдерживает грунтовый светильник?
Нагрузка на светильник – вес, который стекло и корпус выдерживают без разрушения; производители указывают её в килограммах или килоньютонах. Для пешеходной дорожки и для въезда это разные классы изделий.
| Модель BEGA | Источник света | Нагрузка | Нагрев стекла | Где ставить по инструкции |
|---|---|---|---|---|
| 8750 | металлогалогенная лампа G8,5 | до 2000 кг | 75 °C в центре стекла при +15 °C | гравий, газон, клумба, негорючее твёрдое покрытие; проезд на пневматических шинах |
| 77116 | светодиоды | 2000 кг (~20 кН) | не выше 40 °C | гравий, газон, клумба, твёрдое покрытие; проезд на пневматических шинах |
| 88675 | светодиоды | 1000 кг (~10 кН) при фундаменте | не выше 30 °C | твёрдое покрытие, дорожки, полы |
Из таблицы следуют три правила. При сопоставимой мощности (лампа 35 Вт у 8750 и 39,7 Вт у 77116) стекло светодиодной модели нагревается до 40 °C, а модели с металлогалогенной лампой – до 75 °C; B-K отдельно предупреждает, что стекло в пешеходной зоне трогают дети, поэтому у площадки и скамеек уместнее светодиодная модель. Нагрузка 1000 кг у BEGA 88675 действует только при фундаменте на твёрдом основании, который делает монтажник: сам корпус лишь передаёт вес. Даже 2000 кг не разрешают ставить светильник в полосе, где машина тормозит, разгоняется или поворачивает: горизонтальные силы стекло не держит. Мокрое стекло скользкое, для общественных проходов BEGA предлагает противоскользящее стекло класса R13 по DIN 51130.
Технические нюансы
Корпус в грунте временно оказывается под водой, поэтому степень защиты подбирают с учётом погружения; цифры кода и таблица степеней защиты IP44–IP67 вынесены в отдельный разбор. Угол рассеивания у грунтовых моделей разный: 80° у Arte Lamp Elsie A4715IN-1BK и 75° у Odeon Light Wald по карточкам, поэтому расстояние до ствола и шаг установки светильников в ряду считают по геометрии светового пятна. Светильники на 12/24 В, как Odeon Light Wald, питают через трансформатор; B-K предупреждает, что на длинной линии низкого напряжения падает напряжение и яркость дальних светильников, и называет допуск некоторых производителей – не больше 5 %.
Модели для плитки с низким корпусом 55–200 мм собраны в разделе тротуарные светильники: все 10 позиций в наличии имеют IP67 по карточкам.
Частые вопросы
Нужен ли щебень под грунтовый светильник?
Если следовать B-K Lighting – нет: в плохо дренирующем грунте производитель советует песок, причина разобрана в шагах монтажа. В грунте, где вода из пробной ямы уходит меньше чем за 2 часа, дополнительная засыпка не нужна.
Можно ли наезжать на грунтовый светильник машиной?
Только если в паспорте указана нагрузка и разрешён проезд: у BEGA это 1000–2000 кг и шины с воздухом. Если в карточке написано «стойкий к проезду» без килограммов, запросите паспорт до покупки.
Почему в светильнике конденсат или вода?
Проверьте, уходит ли вода из гнезда после дождя, очистите прокладку и посадочное место, переусадите термоусадку на вводе. У BEGA 77116 и 88675 в корпусе лежит пакет с влагопоглотителем: производитель запрещает его вынимать, он забирает остаточную влагу.
Что выбрать: грунтовый держатель или закладную гильзу?
Держатель подходит наземному светильнику или прожектору, который можно переставлять, – корпус остаётся над газоном. Гильза нужна светильнику, утопленному в грунт или плитку: она держит гнездо и позволяет менять светильник без раскопки.
Источники
- ПУЭ, глава 6.3. Наружное освещение, п. 6.3.6
- ПУЭ, глава 2.3. Прокладка кабельных линий в земле, п. 2.3.84
- B-K Lighting. Best Practices for Site Preparation and Installation of In-Grade Fixtures
- BEGA 8750: инструкция по применению и монтажу
- BEGA 77116: инструкция по применению и монтажу
- BEGA 88675: инструкция по применению и монтажу
- «Радуга-Лайт». Грунтовый светильник INTERRA ST: монтажная инструкция
- Maytoni O025FL-01B (серия Scope): страница товара
- ПУЭ, глава 6.1. Электрическое освещение, общая часть, п. 6.1.49
