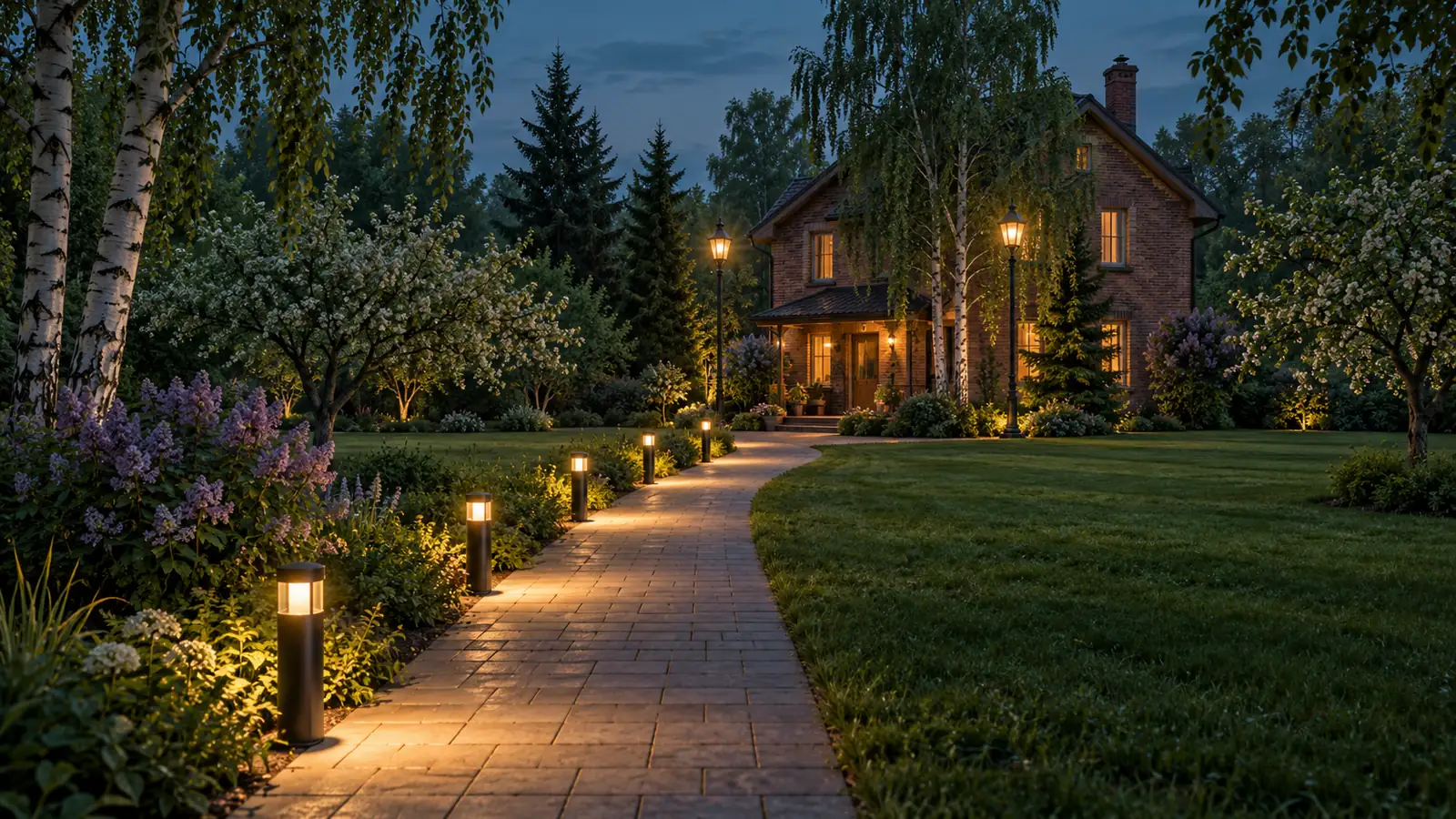

Высота садового светильника и расстояние между фонарями
Высоты столбиков, фонарей и опор по каталогу, нормы освещённости из СП 52.13330.2016 и формула шага по углу рассеивания с готовой таблицей для 75–120°.

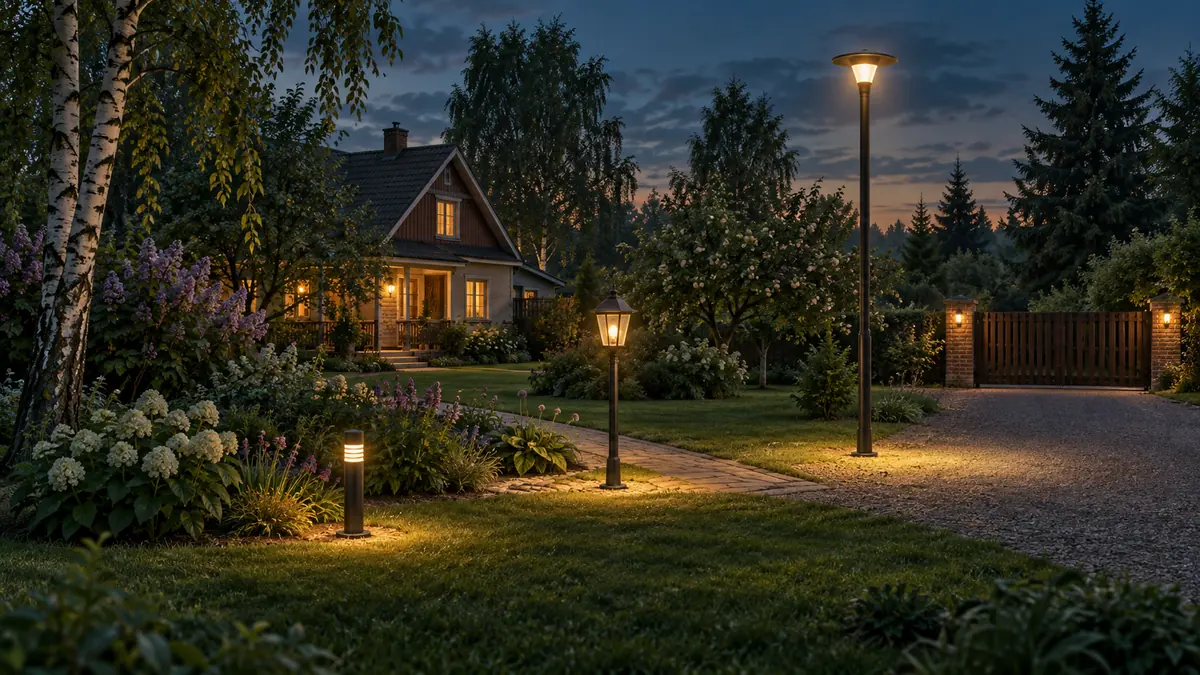

Высота садового светильника зависит от задачи: столбики 0,3–0,9 м отмечают край дорожки и клумбу, фонари 1–1,5 м освещают дорожку и крыльцо, опоры 2–3 м – двор и въезд. Расстояние между фонарями берут не больше диаметра светового пятна: при угле рассеивания 90° пятно равно двум высотам установки, при 120° – трём с половиной (наш расчёт).
- Диаметр пятна под светильником, направленным вниз: D = 2 × h × tg(α/2), где h – высота, α – угол рассеивания из карточки (наш расчёт, геометрия).
- СП 52.13330.2016, табл. 7.11: проезды на территории садовых товариществ и дачных кооперативов – средняя освещённость не менее 2 лк.
- СП 52.13330.2016, п. 7.5.6.6: площадка основного входа – не менее 6 лк, дорожка в пределах 4 м от входа – не менее 4 лк.
- ПУЭ п. 6.3.6: светильники над пешеходными дорогами ставят не ниже 3 м. Для освещения газонов, фасадов и декоративной подсветки высота не ограничена при условии п. 6.1.15: приборы ниже 2,5 м от земли – на напряжение до 380 В и со степенью защиты не ниже IP54.
- Для парковых зон СП 52.13330.2016 (п. 7.5.4.4) ограничивает слепящее действие: I85/√A не более 4000 кд/м при высоте установки до 4,5 м.
Высота установки, шаг между светильниками и угол рассеивания связаны одной геометрией: от них зависят освещённость дорожки, ровность света и то, будет ли светильник слепить. Это часть общих критериев выбора садовых светильников наряду со степенью защиты IP, световым потоком и цветовой температурой.
Какая высота садового светильника нужна дорожке, клумбе и двору?
Высота установки – расстояние от земли до светящей части светильника. У наземных моделей она почти совпадает с высотой корпуса, у настенных и подвесных её задаёт место крепления. Чем выше точка света, тем шире световое пятно и тем меньше светильников нужно на ту же длину. Слепит же светильник, яркая часть которого оказывается на уровне глаз, – об этом раздел ниже.
| Группа | Высота корпуса в каталоге | Что освещает | Модели из карточек |
|---|---|---|---|
| Столбики (болларды) | 280–630 мм | край дорожки, бордюр, клумба, ступени | Lightstar Lampione 375970 – 280 мм, 360 лм; Arte Lamp Suhail A1646PA-1BK – 500 мм, 640 лм |
| Средние столбики | 700–900 мм | дорожка шириной в один шаг, вход в беседку | Odeon Light Verde 7122 – 730 мм; Maytoni O469FL-L7CM3K1 – 740 мм |
| Садовые фонари | 1000–1530 мм | дорожка целиком, калитка, крыльцо | Arte Lamp Toronto A1036PA-1BK – 1000 мм; Novotech Conte 370602 – 1530 мм |
| Опоры с фонарём | 2100–3000 мм | двор, площадка у дома, въезд | серия «Бароло» G4390-1 – 2100 мм; серия «Турин» G1608-1 – 3000 мм |
Высоты взяты из карточек каталога; фонари и опоры собраны в разделе садово-парковые светильники, где у каждой модели указаны высота установки и мощность, а шаг между светильниками под них считают по разделу ниже. У фонарей Arte Lamp Toronto, Novotech Conte и серии «Варна» высотой 1,0–1,5 м цоколь E27 по карточкам, поэтому мощность в их карточках – это лампа, а не встроенный модуль. Столбики до 0,9 м (в наличии 73 модели высотой 700–900 мм) ищите в разделе ландшафтные светильники.
Сколько света нужно дорожке и входу по нормам?
Освещённость – световой поток, падающий на единицу площади, измеряется в люксах (лк). Световой поток светильника указывают в люменах (лм). Норм для частного сада нет: СП 52.13330.2016 написан для поселений и общественных территорий. Его цифры годятся как ориентир, чтобы не ставить свет «на глаз».
| Зона участка | Ближайшая норма СП 52.13330.2016 | Средняя освещённость, не менее | Равномерность, не менее |
|---|---|---|---|
| Подъездная дорожка, проезд к дому | табл. 7.11: проезды садовых товариществ и дачных кооперативов | 2 лк | 0,10 |
| Второстепенная дорожка, хозяйственная площадка | табл. 7.21, класс П5: второстепенные проезды, дворы, хозяйственные площадки | 2 лк | 0,10 |
| Основная дорожка | табл. 7.21, класс П4: подходы, основные проезды | 4 лк | 0,20 |
| Дорожка в 4 м от двери | п. 7.5.6.6 | 4 лк | – |
| Площадка у крыльца | п. 7.5.6.6: площадка основного входа | 6 лк | – |
Равномерность – отношение минимальной освещённости к средней. Именно она объясняет, зачем держать шаг не больше диаметра пятна: в провале между пятнами минимум падает к нулю. Замеров люксметром на участках у нас нет, поэтому дальше – расчёт по паспортным данным.
Как рассчитать расстояние между фонарями?
Угол рассеивания – угол конуса, в который светильник отдаёт основную часть света. Если светильник светит вниз, пятно на земле – круг диаметром D = 2 × h × tg(α/2). Шаг между светильниками – расстояние между их осями. Пока шаг не больше D, пятна смыкаются и дорожка не распадается на светлые круги и тёмные провалы. Формула работает для светильников с окном вниз и для прожекторов; для шаров и столбиков с круговым светом – см. примечание ниже.
| Высота установки, м | Пятно при 75°, м | при 90°, м | при 110°, м | при 120°, м |
|---|---|---|---|---|
| 0,3 | 0,46 | 0,60 | 0,86 | 1,04 |
| 0,5 | 0,77 | 1,00 | 1,43 | 1,73 |
| 1,0 | 1,53 | 2,00 | 2,86 | 3,46 |
| 2,5 | 3,84 | 5,00 | 7,14 | 8,66 |
| 3,0 | 4,60 | 6,00 | 8,57 | 10,39 |
Наш расчёт: tg 37,5° = 0,767; tg 45° = 1; tg 55° = 1,428; tg 60° = 1,732. Углы взяты из карточек: 90° у солнечного столбика Maytoni OSL456FL, 110° у прожекторов Maytoni FL001, 120° у прожектора Novotech Armin. Столбец 75° – для узких моделей с окном вниз; угол своей модели берите из карточки.
- Возьмите из карточки высоту и угол – если светильник ставится на стену или опору, высотой считается точка крепления.
- Посчитайте диаметр пятна – по формуле или по таблице выше.
- Задайте шаг не больше диаметра – для ровного света без провалов берите 0,7–0,8 D, это наш запас на то, что к краю пятна свет слабеет.
- Проверьте ширину дорожки – если пятно уже дорожки, ставьте светильники в шахматном порядке по обе стороны.
- Сверьте освещённость – среднее значение в пятне не больше Φ / (π × D² / 4), где Φ – поток в люменах.
Пример на моделях каталога
Солнечный столбик Maytoni OSL456FL по карточке высотой 500 мм, угол рассеивания 90°: пятно под ним – 1,0 м. Шаг без провалов 0,7–0,8 м. На дорожку 10 м нужно 13 таких столбиков при шаге 0,8 м: 12 × 0,8 + 1,0 = 10,6 м, а 12 штук не хватит: 11 × 0,8 + 1,0 = 9,8 м (наш расчёт). Столько низких точек на 10 м – довод в пользу фонаря выше: при той же схеме с углом 90° на высоте 1 м пятно уже 2 м, и шаг вырастает до 1,4–1,6 м.
У многих столбиков в карточке угол рассеивания указан как 350°: Maytoni O416FL и O441FL светят по кругу. Формула пятна к ним неприменима, шаг определяют по кривой силы света. Maytoni выкладывает её на странице товара в архиве материалов (КСС), у других брендов её запрашивают у поставщика.
Как не ослепить: экранирование и направление света
Ослепление возникает, когда яркая часть светильника оказывается в поле зрения: у фонаря 1–1,5 м это уровень глаз ребёнка и взрослого на скамейке. СП 52.13330.2016 оценивает слепящее действие парковых светильников по силе света под углом 85° от вертикали, то есть почти горизонтально (п. 7.5.4.4). Отсюда практическое правило: чем больше света светильник отдаёт вниз, тем меньше он слепит.
- Светильник с непрозрачным верхом и окном вниз, в отличие от открытого шара на ту же высоту, отдаёт под 85° меньше света; проверяют это по КСС производителя.
- Столбик 0,3–0,6 м светит ниже уровня глаз взрослого, поэтому слепит меньше фонаря, но требует меньшего шага.
- Для света в сторону окон СП 52.13330.2016 (п. 7.5.5.4) предлагает светильники с ограниченной силой света в этом направлении или с экранирующими решётками.
Что ещё влияет на высоту: защита IP и прожектор на опоре
Чем ниже стоит светильник, тем больше на него попадает брызг от полива и талой воды, поэтому для столбиков и грунтовых моделей важен код защиты; что означают цифры и какой IP нужен уличному светильнику на IP44, IP65 или IP67, разобрано отдельно. Если на опоре 2,5–3 м стоит прожектор или фонарь с широким углом, в расчёт шага добавляется мощность в ваттах и люменах; как подобрать модель с нужным углом рассеивания, написано в статье о том, как выбрать прожектор на дачу.
Частые вопросы
На каком расстоянии ставить столбики вдоль дорожки?
Шаг считают от диаметра светового пятна: у модели высотой 0,5 м с углом 90° пятно диаметром 1 м, значит шаг 0,7–1 м. У столбиков с круговым светом (350° в карточке) шаг определяют по кривой силы света из паспорта.
Какой высоты нужен фонарь у калитки?
Для калитки и крыльца подходит садовый фонарь 1–1,5 м: он освещает площадку перед входом, где СП 52.13330.2016 задаёт ориентир 6 лк. Если калитка выходит на въезд, удобнее опора 2–3 м.
Почему дорожка освещена пятнами?
Шаг между светильниками больше диаметра их пятен. Пересчитайте шаг по формуле D = 2 × h × tg(α/2) или поставьте светильники выше: при той же модели пятно растёт пропорционально высоте.
Сколько люмен нужно на дорожку?
Поток в карточке – это весь свет прибора, а на дорожку попадает только часть, и какая именно, показывает кривая силы света (КСС). Поэтому люмены переводят в люксы только как верхнюю границу: поток делят на площадь пятна, для 2 лк на пятне 4 м² это 8 лм. Реальную долю потока берут из КСС производителя.
Источники
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. от 28.12.2021, текст КонсультантПлюс): табл. 7.11, 7.21 (освещённость и равномерность), пп. 7.5.4.4, 7.5.5.4, 7.5.6.6
- ПУЭ, глава 6.3. Наружное освещение, п. 6.3.6
- ПУЭ, глава 6.1. Электрическое освещение, общая часть, п. 6.1.15
- Maytoni OSL456FL-L2GF3K: характеристики и материалы для скачивания (КСС)
- Карточки раздела «Садово-парковые светильники» parklight24.ru: высота, мощность, поток (данные поставщиков на 10.10.2026)
