Ошибки освещения участка: 8 решений, которые потом переделывают
Восемь ошибок освещения участка и норма за каждой: ПУЭ 2.3.84, 6.1.15, 6.5.7, 7.1.82, СП 52.13330.2016 о свете в окнах, ГОСТ 14254-2015. Чек-лист до работ.
Главные ошибки освещения участка – кабель, проложенный после газона и плитки, пересвет и свет в окна соседям, холодные слепящие прожекторы у зоны отдыха, IP не по месту установки, автоматика без ручного выключателя и уличные розетки без УЗО. Каждую из них описывает конкретный документ: ПУЭ, СП 52.13330.2016, ГОСТ 14254-2015 или карточка и паспорт светильника.
- Кабель в земле кладут не мельче 0,7 м от планировочной отметки (ПУЭ, п. 2.3.84), поэтому траншею копают до благоустройства.
- Ориентир против засветки соседей: для внутридворовых территорий СП 52.13330.2016 ограничивает освещённость окон квартир 5 лк (п. 7.5.5.3).
- При автоматическом управлении нужно ручное включение без автоматики (ПУЭ, п. 6.5.7).
- Групповые линии уличных розеток защищают УЗО на ток не более 30 мА (ПУЭ, п. 7.1.82).
- Зимой солнечной панели приходит в 15,7 раза меньше энергии, чем летом: 0,35 против 5,53 кВт·ч/м² в сутки в декабре и июне (NASA POWER, Подольск).
Ошибки планирования – решения, которые исправляют только переделкой: вскрытием газона, заменой светильников или щита. Правильное освещение участка начинается с плана, и все восемь ошибок ниже видны ещё на бумаге, если до покупки сделать расчёт освещения участка: план участка с зонами, сценарии освещения и расстановка светильников с привязкой к трассам кабеля.
Какие 8 ошибок допускают при освещении участка?

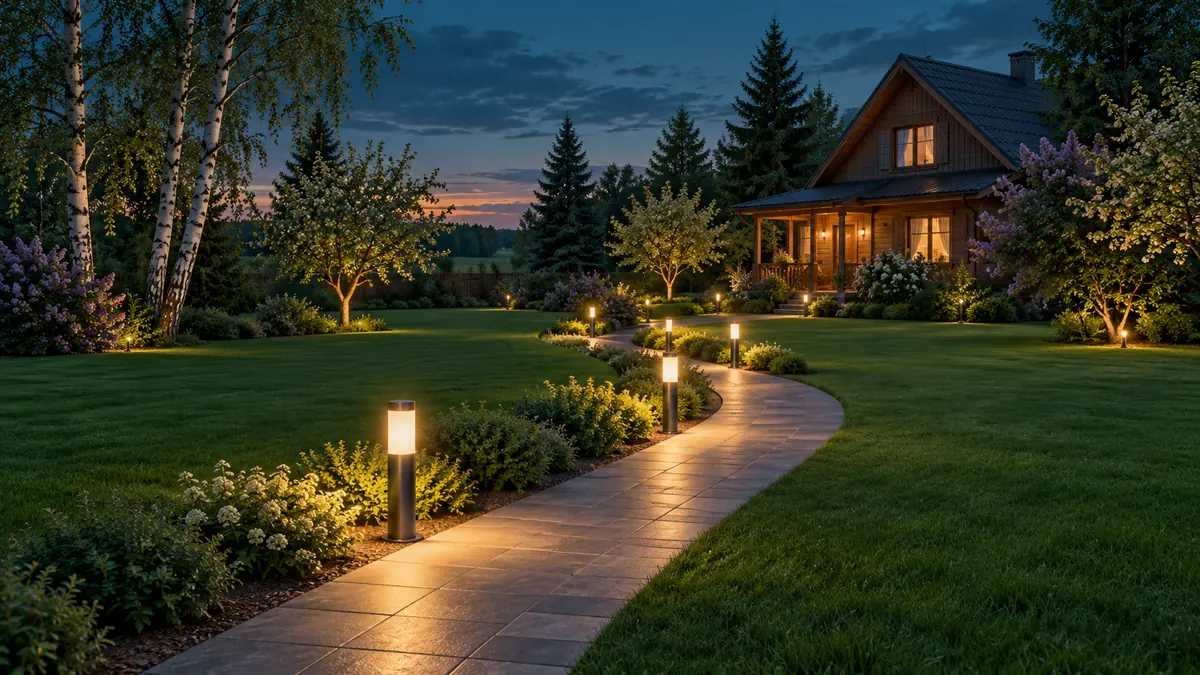

1. Кабель после благоустройства
По ПУЭ кабельную линию в земле кладут в траншее не мельче 0,7 м, с подсыпкой снизу и засыпкой сверху мелкой землёй без камней и строительного мусора (пп. 2.3.83–2.3.84). Если газон и плитка уже готовы, такую траншею приходится вести прямо через них. Решение: трассы к дорожкам, деревьям и беседке наносят на план и закладывают вместе с остальными подземными работами, с запасом на будущие точки.

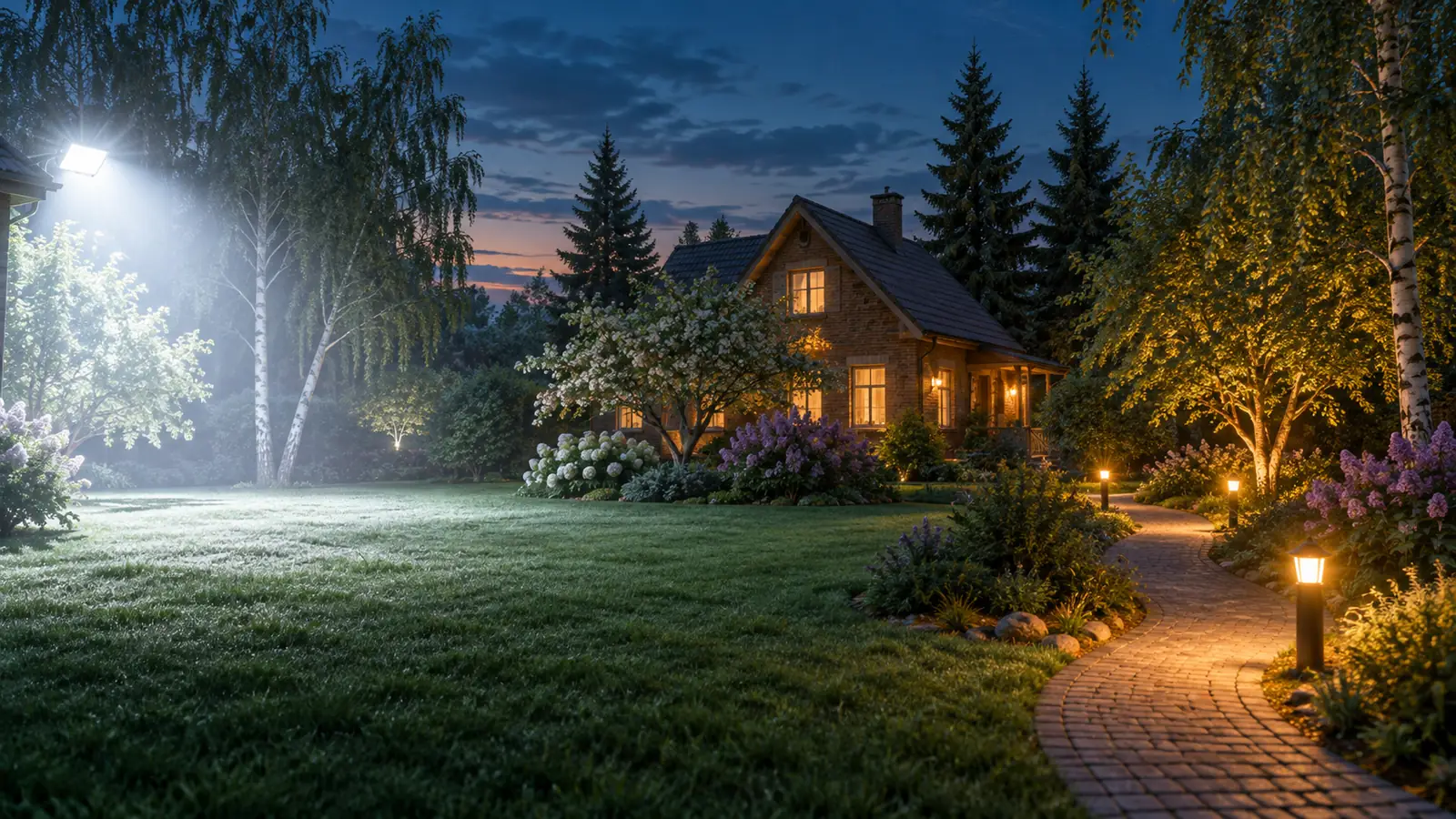

2. Пересвет и свет в окна соседям
Пересвет – освещённость сильнее, чем нужно для задачи, а засветка – свет, который уходит за пределы участка, в том числе в окна соседей. СП 52.13330.2016 написан для зданий и наружного освещения поселений (п. 1.1), отдельного требования к частному участку в нём нет, но ориентир понятный: на внутридворовых территориях вертикальная освещённость на окнах квартир не должна превышать 5 лк (п. 7.5.5.3), а засветку ограничивают светильниками с ограниченной силой света в сторону окон или с экранирующими решётками (п. 7.5.5.4). Решение: ещё на осмотре, как советует руководство FX Luminaire, проверить, не уйдёт ли запланированный свет на соседние участки, и развернуть или экранировать светильники у забора.
3. Холодный и слепящий свет у зоны отдыха
FX Luminaire относит 2700–3000 K к тёплому свету и рекомендует тёплые или мягкие источники для мест, где собираются люди. Тот же источник предупреждает, что наземные светильники, направленные вверх, особенно склонны слепить. В каталоге прожекторы Maytoni FL001 выпускаются в двух вариантах света, 4000 K и 6500 K (по карточкам). Решение: у беседки и террасы – 2700–3000 K, споты размещают с учётом маршрутов движения или закрывают сотовой решёткой.
4. IP не по месту установки
Для подсветки фасадов и зелени приборами ниже 2,5 м от земли ПУЭ допускает напряжение до 380 В при степени защиты не ниже IP54 (п. 6.1.15). Для грунта нужна двойная маркировка IPX5/IPX7 или IPX6/IPX7 (ГОСТ 14254-2015, разд. 6). Решение: IP подбирают по воде, которая попадает на светильник, и сверяют с паспортом, а не с названием товара.
5. Автоматика без ручного выключателя
ПУЭ п. 6.5.7: при автоматическом управлении освещением, в том числе по естественной освещённости, должна быть возможность ручного управления без средств автоматики. СП 52.13330.2016 добавляет, что управление наружным освещением делают независимым от освещения внутри зданий (п. 7.4.3). Без ручного выключателя не включить свет при поломке фотореле и не выключить его на время ремонта. Решение: выключатель параллельно фотореле, астрореле или датчику, отдельно от выключателей в доме.
6. Удлинители и розетки без УЗО
Удлинитель, протянутый из дома к газонокосилке или гирлянде, лежит на земле под дождём, а есть ли УЗО на домашней розетке, зависит от щита дома. Для уличных розеток ПУЭ п. 7.1.82 требует УЗО с током срабатывания не более 30 мА на групповой линии. Решение: садовую розетку на столбике ставят на отдельную линию с УЗО; модели в каталоге имеют IP44 и IP54 по карточкам.
7. Одна линия на всё и трансформатор без расчёта
ПУЭ п. 6.3.39 предписывает считать сеть наружного освещения с коэффициентом спроса 1,0, то есть исходя из того, что все светильники включены одновременно. Для трансформаторов 12 В отдельное правило даёт FX Luminaire: суммарная нагрузка светильников – не больше 80 % мощности трансформатора, с запасом под новые точки и под то, что светодиодные светильники потребляют больше номинальной мощности. В каталоге трансформаторы TR0030, TR0060, TR0105 и TR0160 рассчитаны на 30, 60, 105 и 160 Вт по карточкам. Решение: делить свет на группы – дорожка, акценты, зона отдыха – и считать мощность каждой отдельно.
8. Солнечные светильники вместо рабочего света
Солнечный ландшафтный светильник Maytoni OSL456FL по карточке даёт 150 лм и стоит 10 790 ₽, сетевой столбик Maytoni O416FL-L3B3K1 – 180 лм за 4 050 ₽, но к нему нужен кабель. Зимой солнечной панели не хватает энергии: по климатологии NASA POWER для Подольска (2001–2025) в декабре на горизонтальную поверхность приходит 0,35 кВт·ч/м² в сутки, а в июне 5,53 – в 15,7 раза больше. Решение: солнечные модели оставляют для декоративной точки, куда не проложен кабель, а у ворот, крыльца и на дорожке ставят сетевой свет.
Какие нормы стоят за каждой ошибкой?
| Ошибка | Документ | Что проверить до покупки |
|---|---|---|
| Кабель после благоустройства | ПУЭ, пп. 2.3.83–2.3.84 | трассы нанесены на план до газона и плитки |
| Свет в окна соседям | СП 52.13330.2016, пп. 7.5.5.3–7.5.5.4 (ориентир) | направление светильников у забора, экраны |
| Холодный и слепящий свет | FX Luminaire, Color Temperature, Managing Glare | цветовая температура в карточке, маршруты движения |
| IP не по месту | ПУЭ, п. 6.1.15; ГОСТ 14254-2015, раздел 6 | IP в паспорте, двойная маркировка для грунта |
| Нет ручного управления | ПУЭ, п. 6.5.7; СП 52.13330.2016, п. 7.4.3 | выключатель параллельно автоматике |
| Розетки без УЗО | ПУЭ, п. 7.1.82 | отдельная линия с УЗО 30 мА |
| Нагрузка без расчёта | ПУЭ, п. 6.3.39; FX Luminaire, Sizing the Transformer | сумма мощностей группы, загрузка трансформатора до 80 % |
| Солнечные вместо рабочего | карточки каталога; NASA POWER | световой поток в лм у выбранной модели |
Для дорожек и аллей с тёплым светом подходят садово-парковые светильники: в карточках видны IP, высота и цветовая температура, что снимает две ошибки планирования из таблицы – пересвет от случайного выбора и IP ниже нужного. Трансформаторы 220/12 В лежат в разделе подсветка деревьев, розетки – в разделе уличные розетки.
Что проверить перед началом работ?
- План участка в масштабе – зоны, дорожки, деревья, окна соседей и линия забора.
- Трассы кабеля – нанесены до благоустройства, с глубиной по ПУЭ п. 2.3.84 и запасом на будущие точки.
- Группы и сценарии – что горит весь вечер, что по датчику, что вручную; ручное управление по п. 6.5.7.
- Нагрузка – сумма мощностей по карточкам на каждую группу и трансформатор.
- IP и цветовая температура – сверены с местом установки и с паспортом.
- Розетки – отдельная линия с УЗО 30 мА.
- Вечерняя настройка – до засыпки выводов светильники включают и доворачивают: план даёт зоны, а не точные места (FX Luminaire, Finalizing Fixture Placement).
Во что обходятся переделки?

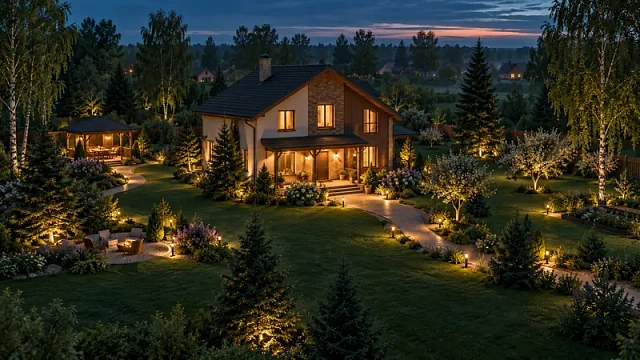

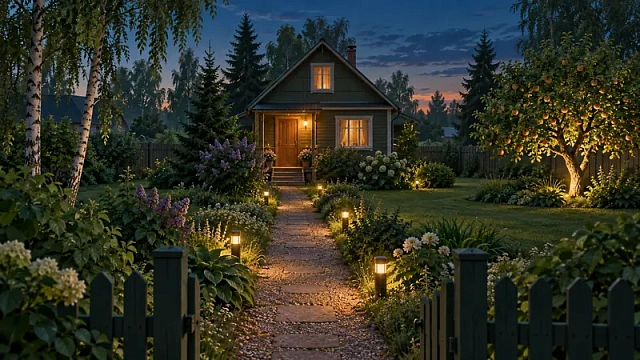

Переделка траншеи или замена светильников добавляет к смете вторую статью работ. Как распределяется бюджет на конкретном наборе, показывает пример стоимость освещения на 10 соток: там смета, стоимость светильников по каталогу и перечень того, что считает электрик (кабель и материалы). На площади 4–8 соток пересвет заметнее, приёмы против него собраны в статье свет на небольшом участке: маленький участок, визуальное расширение и акцент у дальней границы.
Прокладку кабеля, подключение светильников, фотореле и розеток выполняет электрик с допуском. Нормы: ПУЭ гл. 2.3 (кабели в земле), гл. 6.1, 6.3 и 6.5 (освещение и управление), гл. 7.1, пп. 7.1.79–7.1.82 (УЗО), гл. 1.7 (защитные меры).
Частые вопросы
Можно ли проложить кабель для освещения неглубоко, если это дача?
ПУЭ п. 2.3.84 задаёт для кабельных линий до 20 кВ глубину не менее 0,7 м от планировочной отметки. Уменьшить её до 0,5 м тот же пункт разрешает только на участках до 5 м при вводе в здание и при пересечении с подземными сооружениями, с защитой кабеля от механических повреждений (прокладка в трубах).
Как не светить в окна соседям?
Не направлять прожекторы и споты в сторону забора, ставить светильники с направленным вниз светом или экранами. Ориентир из СП 52.13330.2016 для дворовых территорий – не более 5 лк на окнах квартир.
Нужен ли выключатель, если стоит фотореле?
Да: ПУЭ п. 6.5.7 требует ручного управления без автоматики. Без него при отказе реле участок останется без света или будет освещён круглые сутки.
Сколько светильников подключить к трансформатору 60 Вт?
Столько, чтобы сумма их мощностей по карточкам не превышала 48 Вт – 80 % от 60 Вт, как советует FX Luminaire. Запас оставляют под новые точки и под то, что светодиоды потребляют больше номинала.
Источники
- ПУЭ, глава 2.3. Прокладка кабельных линий в земле (пп. 2.3.83–2.3.84)
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.15)
- ПУЭ, глава 6.3. Наружное освещение (п. 6.3.39)
- ПУЭ, глава 6.5. Управление освещением (п. 6.5.7)
- ПУЭ, глава 7.1, пп. 7.1.71–7.1.88: устройства защитного отключения
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. от 28.12.2021): пп. 1.1, 7.4.3, 7.5.5.3–7.5.5.4
- ГОСТ 14254-2015 (IEC 60529:2013). Степени защиты, обеспечиваемые оболочками (код IP), раздел 6
- FX Luminaire. Landscape & Architectural Lighting (FX-229-DG): Color Temperature, Managing Glare, Conducting the Site Assessment, Finalizing Fixture Placement, Sizing the Transformer
- NASA POWER Climatology API, точка 55.43 с. ш. 37.54 в. д., ALLSKY_SFC_SW_DWN, 2001–2025
