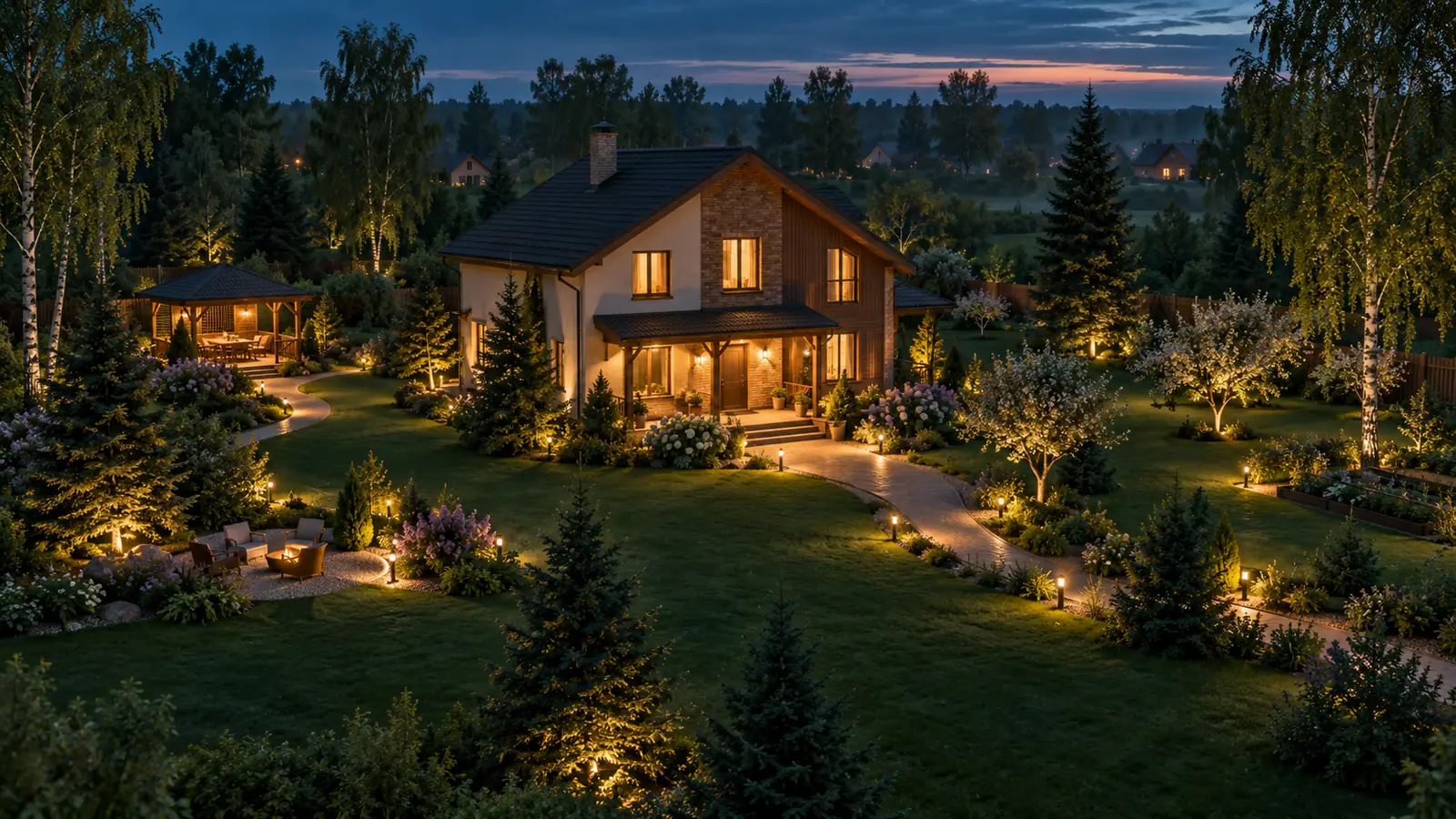

Схема освещения участка – это план в масштабе, на котором отмечены зоны, точки светильников, трассы кабеля, щит и группы включения. Её делают до благоустройства: кабель в земле кладут на глубину не менее 0,7 м (ПУЭ, п. 2.3.84). По схеме считают количество светильников, сценарии и смету, а подключение по ней выполняет электрик.
- Трассы кабеля наносят на план до газона и плитки (ПУЭ, пп. 2.3.83–2.3.84).
- На схеме обязательно ручное управление рядом с автоматикой (ПУЭ, п. 6.5.7) и управление, независимое от света в доме (СП 52.13330.2016, п. 7.4.3).
- Ориентир для входа – средняя освещённость 6 лк на площадке основного входа и 4 лк на дорожке в пределах 4 м от него (СП 52.13330.2016, п. 7.5.6.6 в подразделе 7.5.5).
- Количество столбиков = длина дорожки ÷ шаг + 1; шаг берут по КСС модели (у FX Luminaire для их светильника – 2,7 м).
- Мощность сети считают с коэффициентом спроса 1,0 – как будто горит всё сразу (ПУЭ, п. 6.3.39).
Проект освещения – набор документов, по которому покупают светильники и прокладывают линии: план участка, сценарии освещения, расстановка светильников, перечень моделей и смета. Он отвечает на три вопроса: что и где светит, как включается и сколько стоит. Какие бывают типы света (функциональный, акцентный, архитектурный) и для каких зон участка они нужны, разобрано в обзоре виды освещения участка: ландшафтные светильники, зоны участка и функциональное освещение. Здесь – порядок работы со схемой.
Когда делать проект: до или после благоустройства?
До. Кабельную линию в земле по ПУЭ прокладывают в траншее с подсыпкой и засыпкой мелкой землёй без камней (п. 2.3.83), на глубине не менее 0,7 м от планировочной отметки (п. 2.3.84). Такую траншею проще выкопать вместе с другими подземными работами, чем потом вести через готовый газон, мощение и посадки. Руководство FX Luminaire советует начинать с осмотра участка: местные ограничения, соседние участки, уличные фонари, которые будут конкурировать с подсветкой, и то, как растения разрастутся через несколько лет.
Если благоустройство уже сделано, схема всё равно нужна: она показывает, где можно пройти трубой под плиткой, а где точку лучше заменить настенным светильником на фасаде с питанием из дома.
Что должно быть на схеме освещения участка?
Схема рисуется поверх плана участка в масштабе, чтобы по ней можно было измерить длину трасс и шаг светильников.
- Границы и постройки – дом, входы, гараж, беседка, забор, окна соседей, уличные фонари.
- Маршруты – дорожки, ступени, перепады, въезд; FX относит подсветку пути и к обозначению опасностей вроде ступеней.
- Объекты акцента – деревья, кусты, фасад, вода; что именно должно быть видно вечером из дома и с террасы.
- Точки светильников – тип, высота, направление света; у забора отмечают, куда не должен уходить свет.
- Кабельная трасса и щит – линии от щита к группам, места вводов и распределительных коробок, садовые розетки на отдельной линии с УЗО (ПУЭ, п. 7.1.82).
- Группы и управление – какая группа горит весь вечер, какая по датчику, где ручной выключатель (ПУЭ, п. 6.5.7).
Как спланировать сценарии освещения?

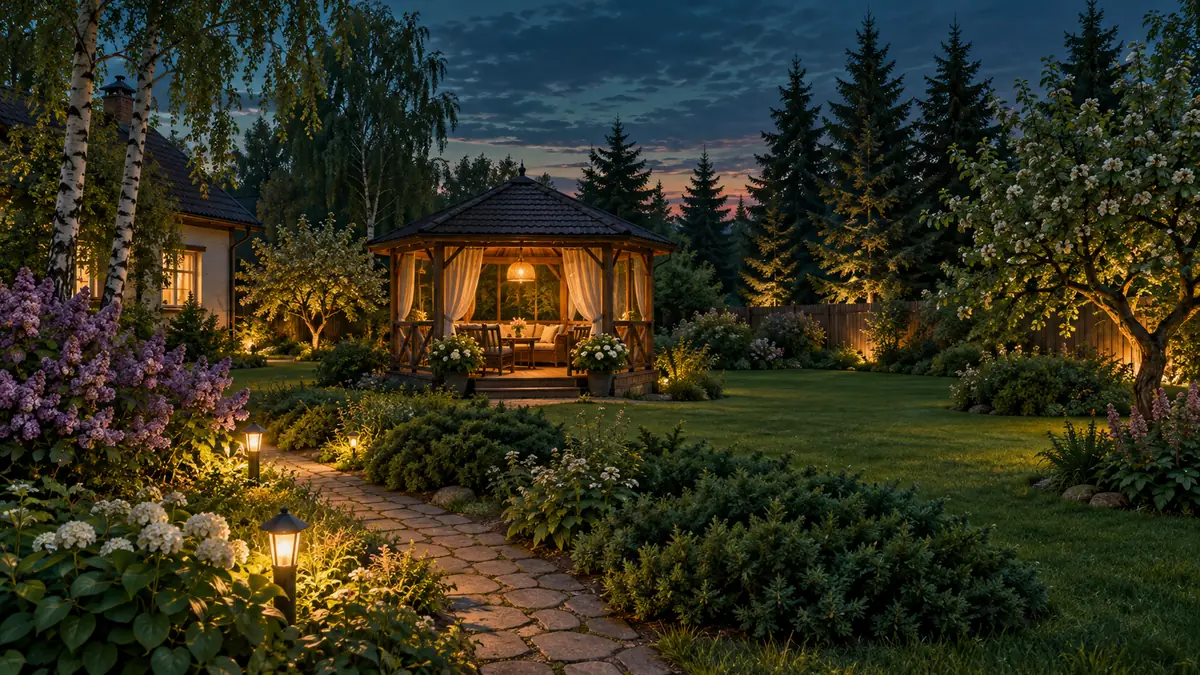

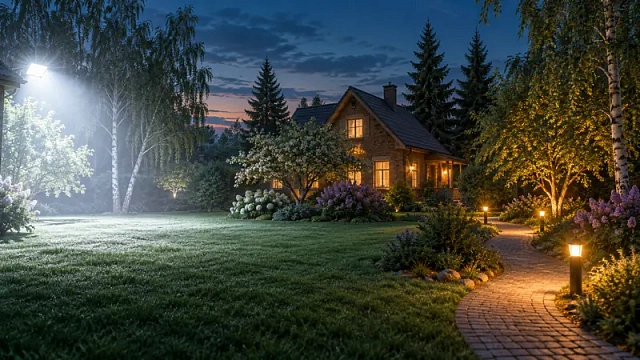

Сценарий освещения – набор групп, которые включаются вместе под конкретную задачу: вечер на террасе, приход гостей, поздний проход к калитке. FX Luminaire различает три вида света: акцентный (focal glow) – сразу притягивает взгляд к главным объектам; рассеянный (ambient) – мягкий, объединяет пространство и помогает безопасно ходить по участку; переходный (transitional) – облегчает глазам переход от яркого света в доме к темноте и смягчает провалы между акцентами и рассеянным светом. Яркий свет на переднем плане, по тому же источнику, сокращает видимую глубину участка, поэтому акценты распределяют по планам: у дома, в середине, у границы.
Группы на схеме соответствуют задачам: в таблице ниже это вход и дорожки, акценты (деревья и фасад), зона отдыха и свет на датчике у ворот. Управление наружным освещением по СП 52.13330.2016 делают независимым от освещения внутри здания (п. 7.4.3), а при любой автоматике оставляют ручное включение.
| Зона | Задача | Тип светильника | Цвет света | Управление | Ориентир или норма |
|---|---|---|---|---|---|
| Вход, крыльцо | видеть ступени и замок | настенный, подсветка ступеней | 2700–3000 K | весь вечер или датчик | 6 лк на площадке входа (СП 52, п. 7.5.6.6, подраздел 7.5.5) |
| Дорожки | безопасный проход | столбики, парковые светильники | 2700–3000 K | группа «вечер» | 4 лк в пределах 4 м от входа (там же); шаг по КСС модели |
| Деревья, кусты | глубина, акцент | ландшафтные споты | тёплый или холодный для хвойных (FX) | группа «акценты» | IP54 и выше ниже 2,5 м (ПУЭ, п. 6.1.15) |
| Фасад | архитектура дома | архитектурные настенные | 2700–3000 K | группа «акценты» | IP54 и выше ниже 2,5 м (ПУЭ, п. 6.1.15) |
| Беседка, терраса | свет над столом | подвесной, потолочный | 2700–3000 K (FX) | отдельный выключатель | розетки – линия с УЗО 30 мА (ПУЭ, п. 7.1.82) |
| Ворота, хозблок | свет на минуты | прожектор с датчиком | 4000 K у моделей с датчиком в каталоге (по карточкам) | датчик движения | ручное управление (ПУЭ, п. 6.5.7) |
Модели для каждой строки таблицы подбирают в разделе уличное освещение: когда план участка и сценарии освещения готовы, по IP, высоте и цветовой температуре в карточках отсеивают неподходящие варианты. Для дорожек – садово-парковые светильники и ландшафтные светильники, для крыльца и фасада – уличные настенные светильники.
Как посчитать количество светильников?
По каждой зоне отдельно, а потом сложить.
Дорожки
Количество = длина дорожки ÷ шаг + 1, шаг берут по КСС (кривой силы света) выбранной модели. FX Luminaire пишет, что рекомендации по шагу определяются фотометрией конкретного светильника, и для своего приводит 2,7 м на частных участках при 1,1 лк; для другого столбика это пример, а не норма. Наш расчёт для дорожки 14 м: при шаге 2,7 м нужно 7 светильников (14 ÷ 2,7 = 5,2 → 6 промежутков + 1), при шаге 4,7 м – 4, как в схеме на 6 соток для маленького участка. Если КСС в карточке нет, шаг проверяют вечером на месте до засыпки выводов: тёмный участок между столбиками означает, что нужен ещё один. Ставят столбики с одинаковым шагом, отступив от края дорожки.
Деревья и фасад
Крупное дерево подсвечивают с нескольких сторон (FX, Cross Lighting), фасад считают по участкам стены между окнами и углами.
Вход и зона отдыха
В наших сметах над входом – один светильник на дверь, на ступенях – по светильнику на ступень, в беседке – по одному подвесному над столом. После подсчёта сложите мощности по карточкам по каждой группе: это нужно электрику для выбора кабеля и автоматов.
Из чего складывается бюджет?
Из стоимости светильников, кабеля и материалов, автоматики, щита и работ. Магазин даёт цену только на светильники, остальное считает электрик по длине трасс. В статье сколько стоит освещение участка разобраны три сметы на ценах каталога 10.10.2026: 20 289 ₽ на 6 соток – функциональный минимум из 6 светильников (вход, дорожка, ворота), 71 258 ₽ на 10–12 соток с зонами и 137 246 ₽ на 15 соток с фасадом; там же стоимость светильников по позициям и расход энергии по тарифу Московской области на 2026 год.
Для участков 4–8 соток удобна схема из статьи освещение маленького участка. Она берёт тот же минимум и добавляет акценты: дерево у дальней границы, ступени, стол под навесом. Итого 12 светильников на 39 958 ₽. Маленький участок за счёт света выглядит глубже, визуальное расширение строится на акценте у границы.
Что делать самому, а что поручить электрику?
Схему, сценарии и выбор моделей владелец участка делает сам: для этого нужны план в масштабе, рулетка и карточки светильников. Прокладку кабеля, подключение к щиту, установку УЗО и автоматики выполняет электрик с допуском; он же проверяет сечение кабеля и нагрузку по группам. Перед тем как отдать схему в работу, полезно сверить её со списком типовых промахов в статье ошибки при освещении участка: ошибки планирования, пересвет, кабель после благоустройства.
Какие этапы работ идут после схемы?
- Схема и сценарии – план участка с точками, группами и трассами.
- Модели и смета – светильники по карточкам, суммарная мощность каждой группы, перечень материалов для электрика.
- Траншеи и кабель – до укладки газона и плитки, по ПУЭ гл. 2.3, с запасом под будущие точки.
- Щит и автоматика – автоматические выключатели на группы, УЗО на линию розеток, ручное управление рядом с датчиками.
- Установка и вечерняя проверка – светильники ставят, включают по сценариям и доворачивают споты, пока не закопаны выводы: план задаёт зоны, а окончательные места FX советует определять на вечерней настройке.
Работы с кабелем 220 В и подключение к щиту выполняет электрик с допуском. Нормы: ПУЭ гл. 2.3 (кабельные линии в земле), гл. 6.1, 6.3 и 6.5 (освещение и управление), гл. 7.1, п. 7.1.82 (УЗО для уличных розеток), гл. 1.7 (защитные меры).
Подробнее
- освещение маленького участка – приёмы для 4–8 соток, визуальное расширение, акцент у границы и схема на 6 соток.
- сколько стоит освещение участка – смета на 6, 10–12 и 15 соток, стоимость светильников, кабель и материалы.
- ошибки при освещении участка – восемь ошибок планирования с нормами: пересвет, кабель после благоустройства, IP, УЗО.
Частые вопросы
Обязателен ли проект освещения для частного участка?
Отдельного требования делать проект для частного участка в просмотренных нормах нет. Схема нужна практически: без неё не посчитать трассы, нагрузку и смету.
В каком масштабе рисовать план участка?
Подойдёт любой, в котором можно измерить расстояния линейкой: на листе А4 участок 6 соток помещается в масштабе 1:200. Главное – отметить дом, дорожки, деревья, забор и окна соседей.
Сколько групп включения делать?
По числу задач: в таблице выше это вход и дорожки, акценты, зона отдыха и свет у ворот на датчике. При любой автоматике по ПУЭ п. 6.5.7 нужен ручной выключатель.
Можно ли добавить светильники потом?
Да, если трасса заложена с запасом: кабель до будущих точек и выводы под них. Светильники для акцентов можно докупить позже, а вот траншею лучше копать один раз.
Источники
- ПУЭ, глава 2.3. Прокладка кабельных линий в земле (пп. 2.3.83–2.3.84)
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.15)
- ПУЭ, глава 6.3. Наружное освещение (п. 6.3.39)
- ПУЭ, глава 6.5. Управление освещением (п. 6.5.7)
- ПУЭ, глава 7.1, пп. 7.1.71–7.1.88: устройства защитного отключения
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. от 28.12.2021): пп. 7.4.3, 7.5.6.6 (подраздел 7.5.5)
- FX Luminaire. Landscape & Architectural Lighting (FX-229-DG): Conducting the Site Assessment, Path Light Spacing, Determine the Depth of Field
- FX Luminaire. Lighting Design Techniques: Path Lighting, Cross Lighting
