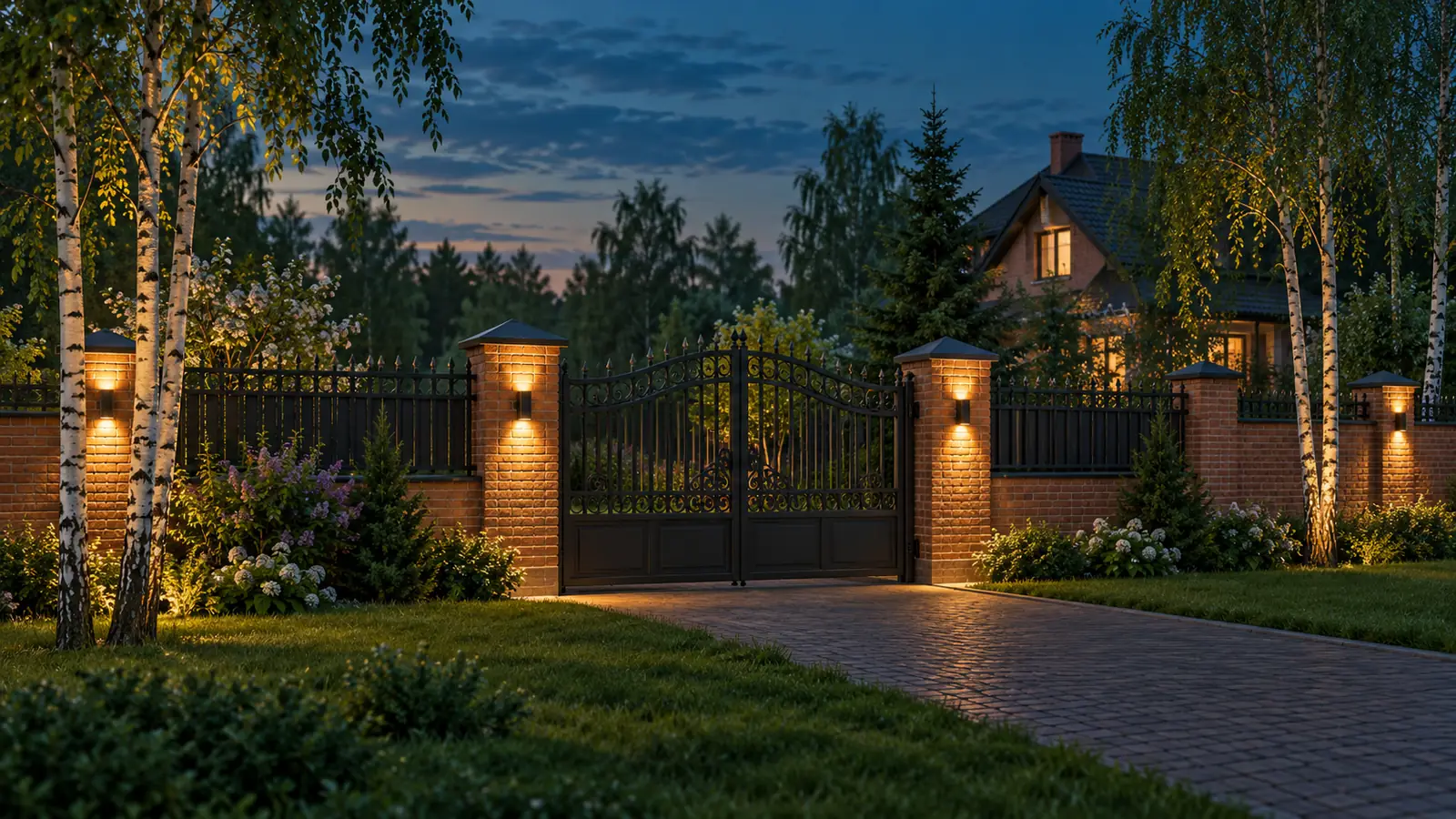

Освещение столбов забора и ворот: варианты и монтаж
Таблица «тип забора – светильник – крепление», расчёт освещённости для тёмного и светлого кирпича по СП 52.13330.2016, свет у калитки без засветки соседей.
Освещение столбов забора делают четырьмя способами: настенный светильник на грань столба, встраиваемый в кладку, фонарь на оголовок столба или низкий светильник у основания. На кирпичных столбах работают все четыре, на металлических столбах профнастила и штакетника – настенный на планке. На открытом столбе берут корпус IP65, для кирпича и дерева – тёплый свет до 3500 K (СП 52.13330.2016, п. 7.5.6.9).
- Глиняный кирпич отражает 0,28–0,33 света, белый силикатный – 0,62–0,65 (СП 52.13330.2016, табл. 7.24): тёмному столбу нужно вдвое больше люксов, 21–25 против 11 (наш расчёт).
- Для объектов «тёплых» цветов СП 52.13330.2016 (п. 7.5.6.9) называет источники до 3500 K, для зелени – выше 4000 K.
- На окнах во дворах свод правил ограничивает засветку 5 лк (п. 7.5.5.3) – ориентир для забора, который смотрит на дом соседа.
- Кабель в земле по ПУЭ п. 2.3.84 укладывают на глубину не меньше 0,7 м.
Забор освещают ради трёх разных задач, и от задачи зависит схема: охрана периметра, навигация у ворот и калитки, декоративный рисунок на кладке. Как эти задачи сочетаются с дорожками, деревьями и фасадом в один вечерний режим, разобрано в статье про световые сценарии для участка: там же об акцентной подсветке и приёмах подсветки.
Зачем нужно освещение столбов забора: охрана, навигация или декор?
Периметр – линия забора по границе участка; его освещение решает задачу «видно, кто подошёл». Навигационный свет показывает вход: калитку, ворота, звонок, номер дома. Декоративная подсветка рисует свет на кладке столбов и не обязана освещать землю.
| Задача | Куда направлен свет | Чем решают | Режим |
|---|---|---|---|
| Охрана периметра | на землю вдоль забора и на подходы | настенные светильники на столбах с шагом, прожектор на углу | весь вечер или по датчику движения |
| Навигация у входа | площадка у калитки, замок, звонок | настенный светильник над калиткой или на столбе рядом | с сумерек до ночи |
| Декор | кладка столба вверх и вниз | светильник с двумя лучами, встраиваемый в кладку | вечерний сценарий, ночью выключают |
Охранное освещение ПУЭ рекомендует питать по самостоятельным линиям (п. 6.3.20): если периметр должен гореть всю ночь, его не сажают на одну группу с декоративной подсветкой, которую выключают.
Какие светильники ставят на столбы забора из кирпича, профнастила и штакетника?
Выбор упирается в материал столба: в кирпич можно утопить корпус, в металлическую трубу – нет. Сводка ниже – редакционная, по типам креплений из карточек каталога («на планку», «встраиваемый»); проверяйте крепление по паспорту конкретной модели.
| Тип забора | Светильник | Крепление | На что смотреть |
|---|---|---|---|
| Кирпичные столбы, кирпичное заполнение | настенный на грань столба; встраиваемый в кладку; светильник на оголовок столба | монтажная планка на дюбелях; закладная коробка в кладке при строительстве | кабель внутри столба закладывают до кладки, иначе штроба по готовому кирпичу |
| Профнастил на металлических столбах | настенный компактный | планка на столбе, кабель в гофре по прожилине | ширина корпуса не больше ширины столба; лист не сверлят под ввод кабеля |
| Штакетник, деревянный забор | настенный на столб, низкие светильники у основания | планка на столбе; для наземных – опора в грунте | расстояние корпуса до дерева по паспорту, если лампа греется |
| Профнастил или штакетник с кирпичными столбами | как для кирпича, на столбы; полотно не освещают | планка или закладная в кладке | кабель между столбами в земле, а не по полотну |
Подходящие модели – в разделах уличные настенные светильники (на столб забора, по периметру) и встраиваемые уличные светильники для кирпичных столбов. Готовых фонарей на оголовок заборного столба в каталоге нет: в разделе «Фонари-головы» по карточкам городские фонари на 40–80 Вт.
Прямой нормы ПУЭ по степени защиты для забора нет. Ближайшая – п. 6.1.15: светильники подсветки фасадов и зелени ниже 2,5 м от земли при напряжении до 380 В должны иметь степень защиты не ниже IP54. Для открытого столба без козырька мы советуем IP65; почему IP44 годится только под навесом, разобрано в статье про степень защиты IP.
Сколько света нужно столбу из тёмного и светлого кирпича?
Отдельной нормы для частного забора в СП 52.13330.2016 нет. Ориентир – норма заливающей подсветки для садов и скверов местного значения, 3 кд/м² (табл. 7.23); расчёт для стен дома при этой норме приведён в статье про фасад. Для забора из того же свода берутся две поправки: в неосвещённом окружении норму яркости разрешено снижать до 50 % (примечание 2 к табл. 7.23), а для прибора со стеклом, обращённым вниз или вбок, коэффициент эксплуатации – 0,67 (п. 7.5.6.11). Для матовой поверхности яркость L = ρ × E / π, где ρ – коэффициент отражения.
| Материал столба (табл. 7.24 СП 52.13330.2016) | Коэффициент отражения | Освещённость кладки для 1,5 кд/м² с MF 0,67, лк (наш расчёт) |
|---|---|---|
| Белый силикатный кирпич, светло-серый бетон | 0,62–0,65 | 11 |
| Керамический кирпич, доски | 0,5–0,6 | 12–14 |
| Серый силикатный кирпич, светлое дерево | 0,4–0,45 | 16–18 |
| Глиняный кирпич, потемневшее дерево | 0,28–0,33 | 21–25 |
Расчёт: E = π × 1,5 / (ρ × 0,67), значения округлены; таблица относится к светильнику на грани столба, стекло которого обращено вбок или вниз. Для низкого светильника у основания, стекло которого смотрит вверх, свод даёт MF 0,59 (п. 7.5.6.11): люксов нужно на 14 % больше, от 12–13 лк для белого силикатного до 24–29 лк для глиняного кирпича (наш расчёт). Столб из глиняного кирпича, в отличие от белого силикатного, отражает вдвое меньше света, поэтому при одинаковой яркости ему нужен светильник с вдвое большим потоком или установка ближе к кладке. Коэффициенты табл. 7.24 расчётные: свод разделяет керамический и глиняный кирпич по цвету, а точные значения рекомендует определять измерениями.
Цветовая температура для кирпича и дерева
Кирпич, дерево и бежевая штукатурка – объекты тёплых цветов, для них СП 52.13330.2016 указывает источники до 3500 K; холодный свет выше 4000 K свод относит к зелени и поверхностям холодных оттенков. В разделах каталога есть фасадные модели на 4000–4200 K, поэтому цветовую температуру проверяют в карточке до заказа.

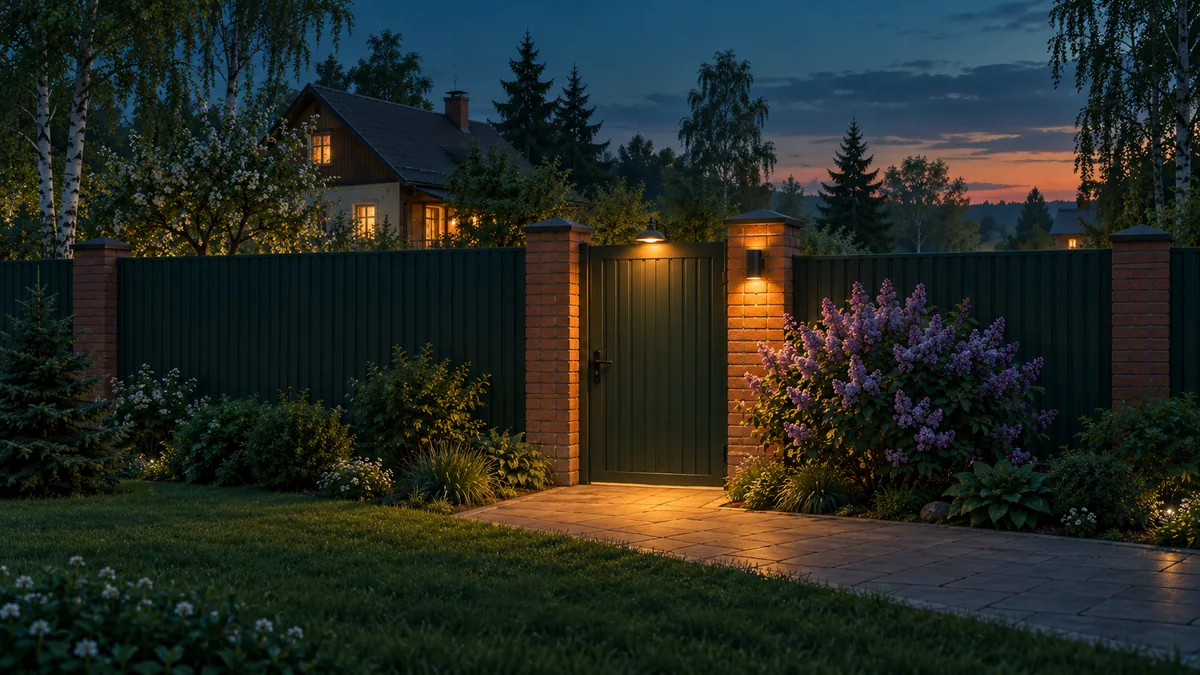

Как подсветить ворота и калитку?
У ворот и калитки свет нужен на площадке перед входом и на замке, а не только на столбах. Для сравнения: перед основным входом в здание СП 52.13330.2016 (п. 7.5.6.6) требует среднюю освещённость не меньше 6 лк на покрытии, на дорожке в пределах 4 м от входа – 4 лк. Для калитки это не норма, но понятный ориентир: светильник над калиткой или на ближнем столбе должен давать свет вниз, на площадку.
Если свет у калитки нужен только при подходе, ставят модель со встроенным датчиком. По карточке Maytoni O452WL-01GFSR (IP65) имеет датчик движения и датчик освещённости; Odeon Light Motto 4389/2W с датчиком движения имеет IP44 и подходит под козырёк ворот, а не на открытый столб. Отдельных датчиков движения в каталоге нет.
Ещё одно ограничение – соседи. Для внутридворовых территорий свод правил ограничивает вертикальную освещённость на окнах жилых домов 5 лк (п. 7.5.5.3) и советует светильники с ограниченной силой света в сторону окон (п. 7.5.5.4). На заборе вдоль соседского дома выбирают светильники, которые светят вниз или вверх-вниз по столбу, а не в сторону.
Как провести кабель вдоль забора?
- Спланируйте линии – охранный периметр и декоративную подсветку разводят по разным группам.
- Проложите кабель в траншее – по ПУЭ п. 2.3.84 глубина кабельной линии в земле не меньше 0,7 м, снизу подсыпка и сверху засыпка мелкой землёй без камней и строительного мусора (п. 2.3.83).
- Выведите кабель в столб – в кирпичный столб через трубу, заложенную при кладке; на металлическом столбе – в гофре до ввода светильника.
- Затяните кабельный ввод – уплотнитель подбирают под диаметр кабеля.
- Проверьте свет вечером – направление луча смотрят до окончательного крепления.
Подключение светильников 230 В и прокладку кабеля выполняет электрик с допуском. Требования к прокладке кабеля в земле – ПУЭ гл. 2.3 (пп. 2.3.83, 2.3.84), к наружному освещению – гл. 6.1 (п. 6.1.15) и 6.3 (п. 6.3.20), к защитному проводнику – гл. 1.7. Светильники класса I подключают трёхжильным кабелем с жилой PE. Если на заборе ставят розетку, для её линии вне помещений п. 7.1.82 требует УЗО с током срабатывания не более 30 мА.
Технические нюансы
Свет на заборе работает вместе со светом на дорожке от калитки к дому: столбики вдоль дорожки и тротуарные светильники продолжают линию, которую начинает подсветка входа, – см. схемы подсветки дорожек. Если забор кирпичный в одном стиле с домом, его подсветку согласуют с архитектурной подсветкой: одинаковая цветовая температура и одинаковый рисунок луча на столбах и на стенах; подробнее о фасадных светильниках и контурной подсветке – в статье как подсветить фасад дома.
Частые вопросы
На какой высоте вешать светильник на столб забора?
Нормы для частного забора нет. Светильник с лучом вверх-вниз ставят посередине видимой части столба, чтобы полосы были равными; светильник для площадки у калитки ставят выше уровня глаз: СП 52.13330.2016 (п. 7.5.6.10) требует, чтобы выходные отверстия приборов архитектурного освещения не попадали в поле центрального зрения пешеходов.
Можно ли ставить светильник IP44 на столб забора?
Только под козырьком ворот или калитки. Открытый столб получает косой дождь и снег со всех сторон, а IP44 рассчитан на брызги.
Как освещать периметр, чтобы не мешать соседям?
Светить вниз, на землю вдоль забора: со стороны соседского дома ставят модели с лучом вниз или вверх-вниз по столбу. Направление луча проверяют вечером, до окончательного крепления.
Нужен ли датчик движения для освещения забора?
Для калитки и ворот – удобно: свет загорается при подходе. Для декоративной подсветки столбов датчик не нужен, её включают по сценарию на вечер.
Источники
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. с изм. № 1 и 2, текст КонсультантПлюс): пп. 7.5.5.3–7.5.5.4, 7.5.6.6, 7.5.6.9–7.5.6.11, табл. 7.23, 7.24
- ПУЭ, глава 2.3, пп. 2.3.83–2.3.84: прокладка кабельных линий в земле
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.15)
- ПУЭ, глава 6.3. Наружное освещение (п. 6.3.20)
- ПУЭ, глава 1.7. Заземление и защитные меры электробезопасности
- ПУЭ, глава 7.1, п. 7.1.82: УЗО для розеточных сетей вне помещений
