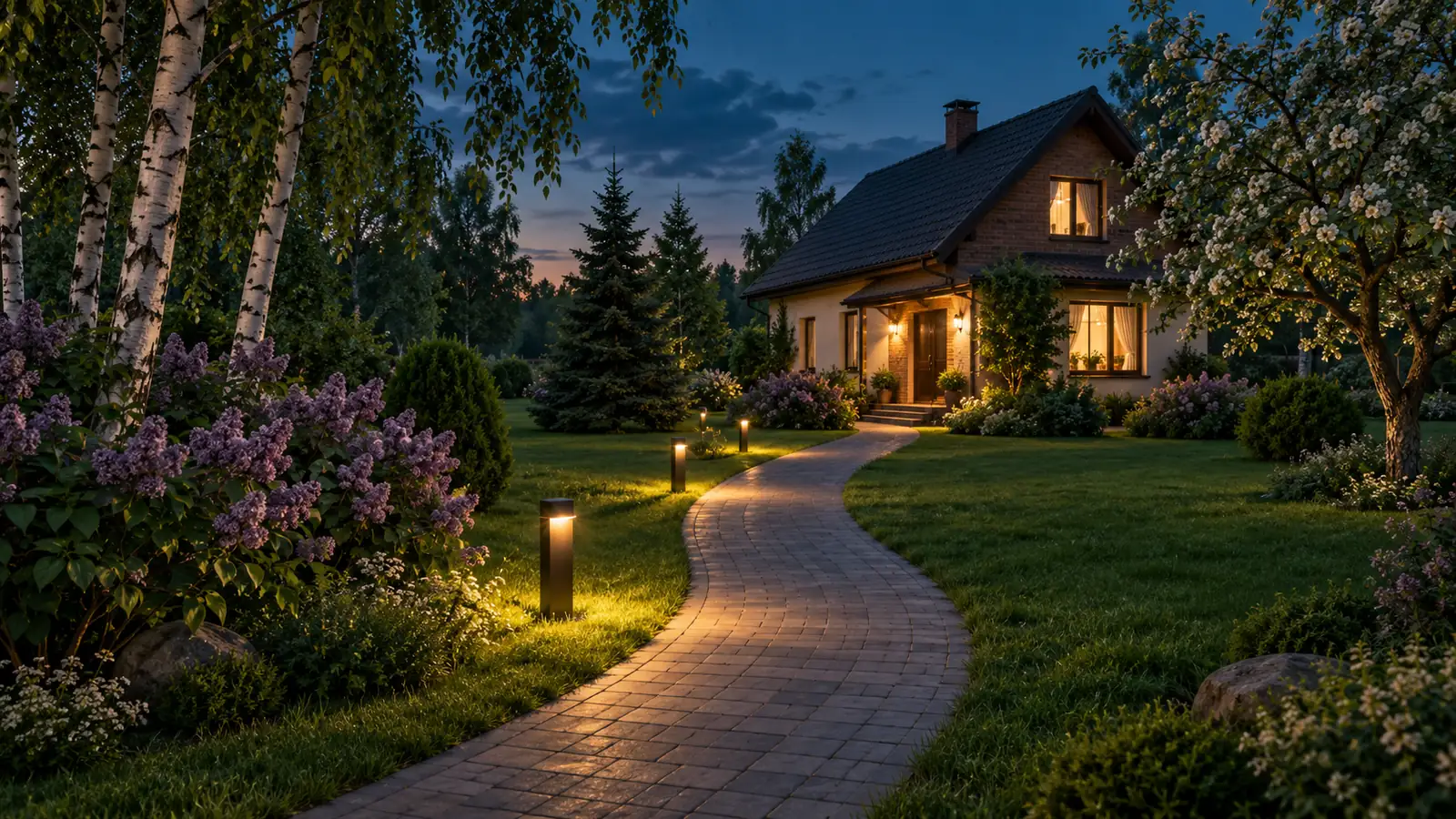

Как сделать освещение дорожек на участке
Чем осветить садовую дорожку, как расставить столбики в ряд или шахматкой, какой шаг выбрать и сколько светильников нужно на 20 м – расчёт для дорожки 1 и 1,5 м.
Освещение дорожек на участке делают одним из трёх способов: столбиками высотой 0,5–1 м вдоль края, встроенными в покрытие тротуарными светильниками или светом сверху со стены и деревьев. Столбики ставят в один ряд или шахматкой в 300–460 мм от края дорожки, а шаг между ними берут из фотометрии конкретной модели. Встроенные точки обозначают край и повороты, покрытие освещают столбики.
- FX Luminaire советует отступать от края дорожки на 300–460 мм.
- Расстановка друг напротив друга даёт эффект «взлётной полосы» и требует больше светильников, чем шахматка (FX Luminaire).
- Для боковых аллей парков СП 52.13330.2016 нормирует 1–2 лк, для проездов садовых товариществ – 2 лк; частные участки в области применения свода не названы, поэтому это ориентир.
- Тротуарный светильник с потоком 20–30 лм обозначает край, столбик на 180–300 лм освещает покрытие (по карточкам каталога).
Освещение дорожек – это функциональный свет, задача которого провести человека от калитки до крыльца без провалов в темноту и без слепящих точек на уровне глаз. Как дорожка сочетается с деревьями и фасадом, разобрано в статье про декоративное освещение участка: акцентная подсветка, приёмы подсветки и световые сценарии.
Какими светильниками сделать освещение дорожек?
Производитель ландшафтного света FX Luminaire в своём учебном руководстве выделяет для дорожек три типа приборов: светильники-столбики (path lights), свет сверху с деревьев, карнизов и стен, а также низкие маркерные точки. Столбики он рекомендует там, где нельзя осветить дорожку сверху или настенным светильником, а маркеры – как исключение из правила «прятать источник света»: они намеренно видны и обозначают границу.
| Способ | Что даёт | Ограничение |
|---|---|---|
| Столбики 0,5–1 м | свет на покрытие и край газона, источник ниже уровня глаз | мешают уходу за газоном, если стоят в нём (FX) |
| Встроенные в мощение | точки-ориентиры вровень с плиткой, ничего не торчит | малый поток (см. ниже) |
| Свет со стены или дерева | ровное пятно без приборов на земле | работает у стен дома и под кронами, требует юстировки по мере роста веток |

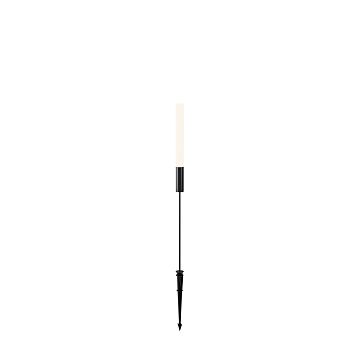

Столбик (боллард) – невысокий наземный светильник с рассеивателем, направляющим свет вниз и в стороны. В каталоге у активных моделей с ценой высота лежит в пределах 500–1000 мм: Maytoni O416FL-L3B3K1 – 505 мм и 180 лм, Maytoni O531FL-L3B3K1 – 900 мм и 250 лм, Maytoni Flare O510FL-L3B3K – 800 мм и 300 лм (по карточкам). Тротуарные светильники встраивают в плитку: Arte Lamp Piazza A3601IN-1BK по карточке даёт 20 лм при 1 Вт, A3221IN-1BK – 30 лм. Поток столбика больше в 6–15 раз (наш расчёт по карточкам), поэтому встроенная точка обозначает край дорожки и поворот, а покрытие освещает столбик.
Как расставить светильники: в один ряд, шахматкой или по бордюру?

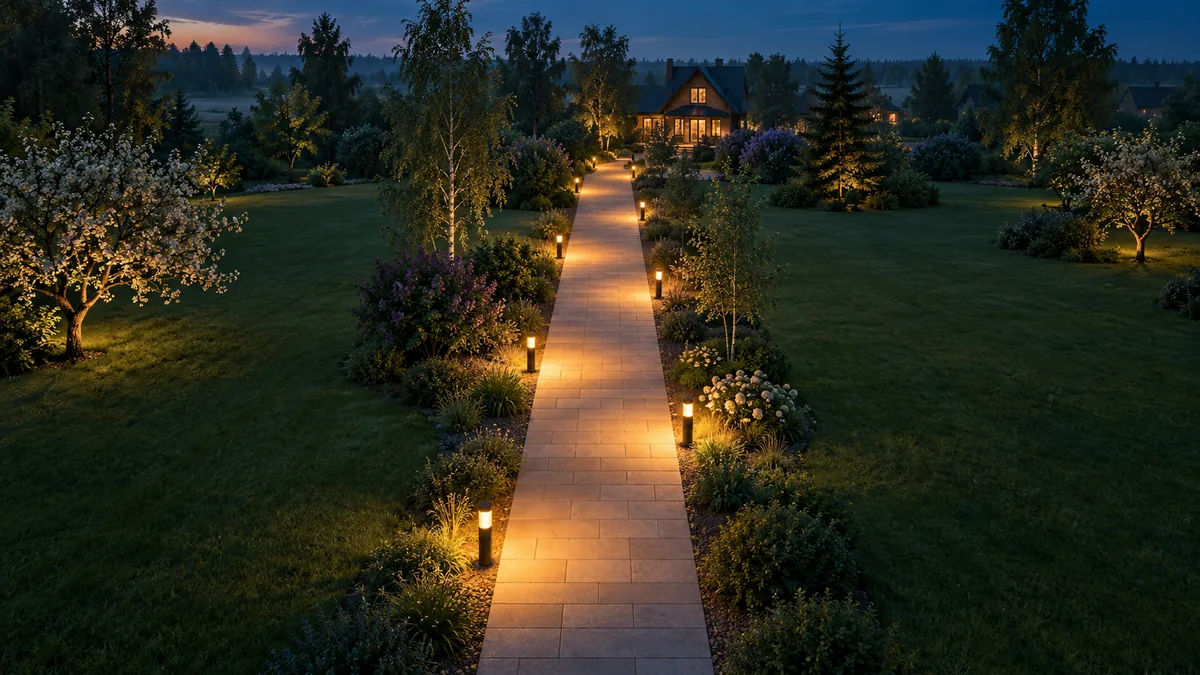

У FX Luminaire две базовые схемы. Шахматка – светильники поочерёдно слева и справа с одинаковым расстоянием между соседними; она даёт достаточный вынос света и разнообразие. Однорядная схема – все приборы по одной стороне; производитель предлагает её как способ уйти от светильников в газоне: с одной стороны дорожки газон убирают и ставят ряд там. Постановку строго друг напротив друга он не рекомендует, кроме широких дорожек и входной зоны.
Ниже – наш расчёт для трёх схем на прямой дорожке длиной 20 м. Исходные данные: отступ от края 0,3–0,46 м и шаг 2,7 м – в руководстве FX это рекомендованный шаг для жилых участков при 1,1 лк, приведённый на странице с примером светильника JS. Для другого светильника шаг пересчитывают по его фотометрии.
| Схема | Ширина 1 м: до дальнего края | Ширина 1,5 м: до дальнего края | Светильников на 20 м |
|---|---|---|---|
| Один ряд с одной стороны | 1,3–1,46 м | 1,8–1,96 м | 9 (20 / 2,7 = 7,4 пролёта, округляем до 8, плюс один) |
| Шахматка, 2,7 м между соседними | 1,3–1,46 м, но край освещается с обеих сторон через одного | 1,8–1,96 м, тени чередуются | 9, поочерёдно 5 слева и 4 справа |
| Парами напротив, шаг 2,7 м | 0,8–0,96 м до середины | 1,05–1,21 м до середины | 18 |
| Маркеры в бордюре | покрытие не освещают, задают линию края | по шагу плитки и поворотам | |
Вывод из таблицы: шахматка в отличие от пар напротив закрывает оба края тем же числом светильников, что и один ряд (9 против 18 на 20 м), но вдоль каждого края светильники стоят через 5,4 м. Хватит ли этого для ровного света, покажет фотометрия модели. Для дорожки 1 м с газоном по одной стороне однорядная схема проще в обслуживании.
Какой шаг и высота столбиков нужны?
Шаг установки – расстояние между соседними светильниками вдоль дорожки. FX Luminaire предупреждает, что при неравном шаге светлые пятна и тени на земле особенно заметны, когда человек идёт по дорожке ночью, и что шаг определяют по фотометрическим диаграммам в спецификации каждой модели. Отступать от ровного шага стоит у поворотов, деревьев и камней: такие препятствия надо осветить, даже если ритм нарушится.
Равномерность – отношение минимальной освещённости к средней. СП 52.13330.2016 (табл. 7.21) нормирует её вместе с уровнем: боковые аллеи и вспомогательные входы парков административных округов – 1 лк при равномерности не ниже 0,1; дворы, второстепенные проезды и боковые аллеи общегородских парков – 2 лк при 0,1; тротуары, отделённые от проезжей части, – 4 лк при 0,2. Частные участки в области применения свода (п. 1.1) не названы, поэтому для сада это ориентир порядка величин: дорожке хватает единиц люкс, а не десятков. Для сравнения, FX Luminaire приравнивает лунный свет к 0,1 фут-свечи, это 1,1 лк.
Высоту столбика FX Luminaire советует подбирать так, чтобы свет распределялся правильно и не слепил. Конкретной цифры руководство не даёт, поэтому ориентир – высота по карточке и закрытый сверху источник: FX рекомендует светильники, которые полностью скрывают источник света от взгляда (антибликовое исполнение).
Как провести кабель к светильникам дорожки?
Кабель прокладывают до укладки плитки и бордюра, в траншее вдоль той стороны, где стоят светильники. ПУЭ п. 2.3.83 требует при прокладке в земле подсыпку снизу и засыпку сверху слоем мелкой земли без камней, строительного мусора и шлака, п. 2.3.84 – глубину не менее 0,7 м от планировочной отметки для линий до 20 кВ.
12 или 230 В. Глубина 0,7 м относится к кабельным линиям сети. FX Luminaire описывает и низковольтные системы: трансформатор понижает сетевое напряжение до 12 В, и в американской практике такой кабель в большинстве случаев закапывают без трубы, но производитель советует проверить местные нормы. Если столбики рассчитаны на 12 В, трансформатор всё равно подключают к сети 230 В – это работа электрика, а требования к линии 12 В берут из паспорта трансформатора и светильника. Напряжение столбиков из подборки сверяйте по паспорту.
Подключение светильников дорожки к сети 230 В выполняет электрик с допуском. Прокладка кабеля в земле – ПУЭ гл. 2.3 (пп. 2.3.83–2.3.84), наружное освещение – гл. 6.1 и 6.3, защитные меры и УЗО – гл. 1.7 и 7.1. Для светильников над пешеходными дорогами п. 6.3.6 задаёт высоту не менее 3 м, а для газонов и декоративного освещения наименьшую высоту не ограничивает, если выполнен п. 6.1.15 (допуск до 380 В при IP не ниже IP54). Под какой пункт попадает конкретная садовая дорожка со столбиками, решает электрик.
Технические нюансы
Ступени и перепады
Если дорожка переходит в одну-две ступени, FX Luminaire рекомендует подсветить их теми же столбиками: свет выделяет каждую смену уровня. Лестницу из нескольких маршей освещают иначе – ритмично, под каждой проступью или через одну; подробно о том, как подсветить уличные ступени встраиваемыми светильниками и сохранить безопасность на лестнице, – в отдельном разборе.
Отражающее покрытие
Бетон и гладкую плитку FX Luminaire советует не пересвечивать: блик от светлой поверхности отвлекает от остальной картины сада.
Дорожка вдоль забора
Если дорожка идёт по периметру, её освещают с забора, а не с земли: светильники на столбы забора освещают периметр, ворота и калитку, и отдельные столбики вдоль этой стороны не нужны.
Готовые модели – в разделах ландшафтные светильники и садово-парковые светильники; степень защиты у столбиков из подборки по карточкам IP65, у тротуарных Piazza – IP67.
Частые вопросы
Сколько светильников нужно на дорожку 10 метров?
При шаге 2,7 м выходит 5 светильников в один ряд или шахматкой (наш расчёт: 10 / 2,7 = 3,7 пролёта, округляем до 4, плюс один). Если у выбранной модели фотометрия даёт другой шаг, число пересчитывают так же. По ценам каталога на 2026-10-10 пять столбиков Maytoni O531FL-L3B3K1 стоят 25 450 ₽ (5 × 5090 ₽, наш расчёт без кабеля и работ).
Можно ли осветить дорожку только встроенными светильниками?
Можно, если нужна линия-ориентир. Встроенные задают линию края и поворотов, покрытие освещают столбики или свет со стены.
Почему не ставить столбики прямо в газон?
FX Luminaire называет столбики в газоне проблемой обслуживания и риском споткнуться и советует не ставить светильники там, где частый уход их повредит. Выход по FX – убрать газон с одной стороны дорожки и поставить там однорядную линию.
Какую цветовую температуру выбрать для дорожки?
Для мест, где находятся люди, FX Luminaire рекомендует тёплый или мягкий свет; тёплым он называет 2700–3000 K. У столбиков из подборки по карточкам 3000 K.
Источники
- FX Luminaire. Building Your Landscape Lighting Business: гл. 2 (цветовая температура, фотометрия), гл. 1 (The Growth of Low-Voltage Lighting), гл. 5 (Path Lighting, Path Light Spacing, Lighting Elevation Changes)
- FX Luminaire. Lighting Design Techniques: Staggered Path Lights, Single-Row Path Lights, Marker Lighting
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. от 28.12.2021, копия КонсультантПлюс): раздел 1, табл. 7.11, табл. 7.21
- ПУЭ, глава 2.3. Кабельные линии напряжением до 220 кВ (пп. 2.3.83, 2.3.84)
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.15)
- ПУЭ, глава 6.3. Наружное освещение (п. 6.3.6)
