Подсветка ступеней крыльца на улице: способы, монтаж, 12 В
Три способа подсветить уличные ступени, ориентиры освещённости из СП 52.13330.2016, закладная в бетонной ступени и чем 12-вольтовые модели отличаются по питанию.
Подсветку ступеней крыльца делают светильниками в подступенке, в боковой стенке или лентой под кромкой проступи. Свет направляют вниз, на проступь, чтобы край каждой ступени был виден и лампа не слепила. Корпус в вертикальной стенке на открытом крыльце – IP65. Светильники раздела «Подсветка для лестниц» по карточкам рассчитаны на сеть 220 В; на 12 В в каталоге есть встраиваемые светильники с отдельным источником питания.
- Для путей эвакуации СП 52.13330.2016 (п. 7.6.3) требует, чтобы каждая ступень лестничного марша была освещена прямым светом; для крыльца это ориентир, а не норма.
- На площадке основного входа СП задаёт не меньше 6 лк, на дорожке в пределах 4 м от входа – 4 лк (п. 7.5.6.6).
- Светильники напряжением до 50 В по ПУЭ п. 6.1.18 питают от разделяющих трансформаторов или автономных источников, а не от любого понижающего.
- У двух 12-вольтовых моделей каталога разное питание: UG2503 – блок DC 12 В, UG0523 – трансформатор AC 12 В (по описанию в карточке).
Подсветка ступеней крыльца отвечает за безопасность на лестнице: при спуске должен быть виден край каждой проступи. Встраиваемые светильники в подступенке или боковой стенке и светодиодная лента под кромкой дают этот свет без лампы в глазах. Как подсветка ступеней на улице сочетается с другими зонами и что такое акцентная подсветка на участке, разобрано в отдельной статье о приёмах подсветки и световых сценариях.
Какие бывают способы подсветки ступеней крыльца?
Подступенок – вертикальная часть ступени между двумя проступями; проступь – горизонтальная часть, на которую наступают. Способы различаются тем, куда встраивают источник света.
| Способ | Как светит | Когда подходит | Ограничение |
|---|---|---|---|
| Светильник в подступенке | на проступь нижней ступени | широкие ступени без боковых стенок | корпус встраивают при заливке или выпиливают гнездо в готовом подступенке |
| Светильник в боковой стенке | косым лучом поперёк проступи | крыльцо с бетонными или кирпичными бортами, лестница с тетивами | свет гаснет к дальнему краю широкой ступени |
| Светодиодная лента под кромкой | сплошной полосой вдоль края | деревянные ступени с выносом проступи | нужны профиль, блок питания и лента с подходящим IP; в каталоге магазина лент нет |
| Светильник над крыльцом | сверху на все ступени сразу | короткое крыльцо под козырьком | собственная тень человека падает на ступени |

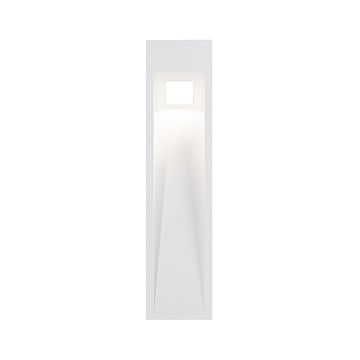

Светильник в стенке, в отличие от светильника над дверью, не попадает в глаза при спуске. Поэтому на крыльце с маршем встраиваемая подсветка удобнее одной лампы на фасаде. Готовые модели собраны в разделе подсветка для лестниц: встраиваемые светильники для подсветки ступеней в подступенок и боковую стенку.
Сколько света нужно на ступенях?
Для частного крыльца норм нет, но в СП 52.13330.2016 есть цифры, которые помогают сориентироваться. На площадке основного входа в здание – не меньше 6 лк средней освещённости на покрытии, на пешеходной дорожке в пределах 4 м от входа – 4 лк. Для ступеней и площадок лестниц на территориях предприятий свод задаёт 10 лк (п. 7.4.2, табл. 7.6). Третье правило качественное: в эвакуационном освещении лестничных маршей каждая ступень должна быть освещена прямым светом (п. 7.6.3). Это норма для путей эвакуации в зданиях и на промышленных площадках, для крыльца она служит ориентиром. Прямой свет на ступени дают и светильник над дверью, и встроенная подсветка; разница в тени: верхний свет закрывает ступень тенью идущего, а свет из подступенка или стенки падает под ноги.
Тёплый или нейтральный свет?
В разделе есть модели на 2700, 3000, 4000 и 4200 K. У Novotech Scala 359723 по описанию в карточке есть переключатель 2700/3200/4000 K на задней панели. Если над дверью уже висит светильник, цветовую температуру ступеней подбирают под него.
Как встроить светильник в бетонную ступень и в дерево?
В бетон корпус встраивают через закладную: перед заливкой в опалубку ставят монтажную коробку или гильзу под размер светильника и выводят в неё трубу для кабеля. После заливки в коробку заводят кабель и вставляют светильник. Без закладной гнездо приходится вырезать в готовом бетоне, а кабель вести в штробе. Размеры коробки берут из паспорта модели: корпуса в разделе разные, от круглых до вытянутых прямоугольных.
- Выберите модель до заливки – размеры коробки и глубину гнезда берут из паспорта.
- Поставьте закладную и трубу – коробку крепят к опалубке на нужной высоте, трубу выводят к месту ввода кабеля.
- Защитите закладную от бетона – отверстие закрывают, чтобы раствор не затёк внутрь.
- После набора прочности – протягивают кабель, подключают светильник и уплотняют ввод.
В деревянную ступень или тетиву гнездо выбирают фрезой по размеру корпуса. Кабель ведут под ступенями, а не по поверхности. Для дерева проверяют в паспорте, можно ли ставить светильник на горючее основание.
Какой IP нужен ступеням?
Отдельной нормы ПУЭ для ступеней нет. Для подсветки ступеней на улице без навеса светильник в подступенке или боковой стенке берут с IP65: он стоит вертикально, как на открытой стене. Под козырьком хватает IP54, такие модели в разделе тоже есть. Светильник, встроенный в проступь, работает как тротуарный: на него наступают и по нему течёт вода, поэтому нужна двойная маркировка IPX5/IPX7 или IP66/IP67. Одна цифра 7 подтверждает погружение, а стойкость к струе не подтверждает; разница объяснена в статье про степень защиты IP.
Можно ли подсветить крыльцо на 12 В?
Можно, но не моделями из раздела «Подсветка для лестниц»: в карточках Arte Lamp Piazza, Maytoni Outdoor, Novotech Scala и Odeon Light Vitty указано 220 В или AC 100–240 V, у Maytoni – класс защиты I. Сверхнизкое (малое) напряжение – не выше 50 В переменного и 120 В постоянного тока (ПУЭ п. 1.7.43); низковольтные 12-вольтовые светильники относятся к нему. Такие варианты есть в разделе встраиваемые уличные светильники:
| Модель (по карточке) | Питание | IP | Размер | Что купить дополнительно |
|---|---|---|---|---|
| UG2503, 0,3 Вт, 2700 K | DC 12 В | IP68 | Ø25 мм, высота 35 мм | источник с выходом DC 12 В и разделением обмоток по паспорту |
| UG0523, 3 Вт, 3000 K | AC 12 В | IP68 | Ø52 мм, высота 82 мм | разделительный трансформатор с выходом AC 12 В |
Светильник на постоянный ток не подключают к трансформатору переменного тока, и наоборот, поэтому тип источника берут по описанию модели. По ПУЭ п. 6.1.18 светильники до 50 В питают от разделяющих трансформаторов или автономных источников: у разделительного трансформатора первичная обмотка отделена от вторичных защитным электрическим разделением цепей (п. 1.7.44), у понижающего автотрансформатора такого разделения нет. В разделе подсветка деревьев есть трансформаторы TR0030–TR0160 на 30–160 Вт. По описанию в карточке TR0060 это индукционный понижающий трансформатор с выходом AC 12 В, то есть по типу тока он подходит к UG0523, но не к UG2503. Есть ли у него разделение обмоток, карточка не сообщает: это сверяют по паспорту до заказа.
Плюс 12 В на крыльце – на ступенях нет сетевого напряжения, по которому ходят. Минус – отдельный блок питания, который нужно куда-то поставить, и потери в длинном низковольтном кабеле.
Подключение светильников 220 В и трансформаторов выполняет электрик с допуском. Требования к питанию светильников до 50 В – ПУЭ п. 6.1.18 и п. 1.7.44, к защитному проводнику и защите от поражения током – гл. 1.7, к УЗО – гл. 7.1. Светильники класса I подключают кабелем с жилой PE. Если рядом с крыльцом ставят розетку, её линии вне помещений нужно УЗО не более 30 мА (п. 7.1.82).
Технические нюансы
Подсветку крыльца включают вместе с дорожкой, которая к нему ведёт, иначе после ярких ступеней глаз попадает в темноту. Как расставить столбики и тротуарные светильники – в статье подсветка садовой дорожки столбиками. Если крыльцо ведёт на террасу или к беседке, общий и акцентный свет там подбирают по тем же правилам цветовой температуры; что повесить над столом, разобрано в материале какой свет нужен в беседке.
Датчиков движения у моделей раздела нет (в карточках Maytoni – «Датчик движения: нет»), отдельных датчиков в каталоге тоже нет. ПУЭ п. 6.3.22 рекомендует присоединять светильники у входов в здания к групповой сети внутреннего освещения, поэтому подсветку ступеней удобно вести той же группой, что и светильник над дверью. Окончательно схему выбирает электрик.
Частые вопросы
На какой высоте ставить светильник в боковой стенке?
Невысоко над проступью, чтобы луч ложился на ступень, а не уходил в глаза идущему вверх. В карточках моделей раздела высота установки не указана; её смотрят в инструкции к конкретному светильнику.
Сколько светильников нужно на крыльцо из пяти ступеней?
Нормы для частного крыльца нет. Проще всего дать прямой свет на каждую проступь: светильник в каждом подступенке или в стенке у каждой ступени. На широком крыльце светильники ставят с двух сторон, потому что боковой луч слабеет к дальнему краю.
Подойдёт ли светильник IP54 для крыльца?
Под козырьком, куда не попадает косой дождь, – да. На открытом крыльце берут IP65, а в проступь – модель с двойной маркировкой IPX5/IPX7 или IP66/IP67.
Можно ли сделать подсветку крыльца без проводов?
Светильники раздела «Подсветка для лестниц» по карточкам питаются от сети; исключение там одно – гирлянда, у которой в карточке указано 1,2 В. Без кабеля обходится только переносной аккумуляторный свет, но он не заменяет встроенную подсветку ступеней.
Источники
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. с изм. № 1 и 2, текст КонсультантПлюс): пп. 7.4.2 (табл. 7.6), 7.5.6.6, 7.6.3
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.18)
- ПУЭ, глава 1.7. Заземление и защитные меры электробезопасности (пп. 1.7.43–1.7.44: сверхнизкое напряжение, разделительный трансформатор)
- ПУЭ, глава 6.3. Наружное освещение (п. 6.3.22)
- ПУЭ, глава 7.1, п. 7.1.82: УЗО для розеточных сетей вне помещений
