Освещение в беседке на даче: идеи, светильники и питание
Сколько люксов дают подвесной, потолочный и аккумуляторный светильник в беседке 3 × 3 м, какой IP нужен под крышей и как подвести розетку без удлинителя.
Освещение в беседке строят из двух слоёв: общий свет – подвесной светильник над столом или потолочные светильники, акцентный – настенные на стойках, настольные и гирлянды по периметру. Для мест, где собираются люди, FX Luminaire советует тёплый или мягкий свет; тёплым он называет 2700–3000 K. Под крышей открытой беседки берут корпус IP54, на краю свеса и внешних стойках – IP65. Питание ведут отдельной кабельной линией от щита дома или ставят аккумуляторный светильник.
- Для мест отдыха во дворах СП 52.13330.2016 (табл. 7.21, класс П2) задаёт среднюю освещённость не меньше 10 лк – нижняя планка и для беседки.
- Наш расчёт для беседки 3 × 3 м: подвесной светильник на 360 лм даёт на полу не больше 40 лк, потолочный на 1890 лм – не больше 210 лк.
- Для розеток вне помещений ПУЭ п. 7.1.82 требует УЗО с током срабатывания не более 30 мА; для линий светильников п. 7.1.79 УЗО, как правило, не требует.
- Для мест, где собираются люди, FX Luminaire советует тёплый или мягкий свет, тёплым называя 2700–3000 K; все сетевые модели в расчёте ниже по карточкам – 2700 или 3000 K.
Беседку освещают иначе, чем дорожку или фасад: здесь сидят, едят и готовят, поэтому свет нужен на столе, а не на земле. Как беседка встраивается в вечерний сценарий участка и где заканчивается функциональный свет, а где начинается акцентная подсветка, разобрано в статье как подсветить зоны участка.
Сколько света нужно для освещения в беседке?
Отдельной нормы для частной беседки нет. Ближайший ориентир в СП 52.13330.2016 – «детские площадки и места отдыха во дворах», класс П2: средняя освещённость не меньше 10 лк. Это минимум, чтобы видеть друг друга и проход; для ужина за столом света нужно больше, и его даёт отдельный светильник над столом.
Чтобы прикинуть, хватит ли одного светильника, мы посчитали верхнюю границу средней освещённости для беседки 3 × 3 м (9 м²): весь световой поток из карточки делим на площадь пола. Реальная освещённость будет ниже: часть света уходит на крышу, стойки и за пределы беседки.
| Светильник (по карточке) | Тип | Поток, лм | Не больше, лк на 9 м² (наш расчёт) |
|---|---|---|---|
| Maytoni Porto O540TL, аккумуляторный | настольный | 200 | 22 |
| Lightstar Lampione 375070, 3000 K, IP54 | подвесной | 360 | 40 |
| Maytoni O500CL-L5W3K, 3000 K, IP65 | потолочный, узкий луч 50° | 500 | 56 |
| Novotech Opal 359726, 2700 K, IP65 | потолочный | 1890 | 210 |
Подвесной Lampione на 360 лм, в отличие от потолочного Opal на 1890 лм, даёт верхнюю границу 40 лк против 210 на всём полу беседки 3 × 3 м: поток у него в 5 раз меньше, поэтому подвесной служит светом над столом, а ровный свет на весь пол даёт потолочный. Освещённость самого стола этот расчёт не показывает. Настольный аккумуляторный светильник освещает только стол, поэтому его берут как дополнение. У моделей с цоколем E27 поток в карточке не указан, он зависит от купленной лампы.
Где вешать светильники: над столом, по периметру, гирлянды?
Общий свет освещает всю беседку и проход, акцентный выделяет стол, мангальную зону или растения вокруг. Для беседки 3 × 3 м один потолочный светильник на 1890 лм даёт верхнюю границу 210 лк (наш расчёт выше), поэтому второй источник общего света там не нужен; акцентный добавляют над столом.
| Идея | Чем сделать | Плюс | Минус |
|---|---|---|---|
| Подвесной светильник над столом | уличный подвесной на цепи или подвесе | свет на столе, высоту подбирают по длине подвеса | в открытой беседке раскачивается на ветру |
| Потолочные светильники | накладные потолочные IP54–IP65 | ровный свет на весь пол | нужен сплошной потолок или обрешётка |
| Настенные по стойкам | уличные настенные на стойках каркаса | свет по периметру, не мешает сидящим | кабель ведут по каждой стойке |
| Настольный светильник | переносной аккумуляторный | без проводки, уносят в дом | свет только на столе, нужна зарядка |
| Гирлянды по периметру | уличные гирлянды | декоративный рисунок крыши | света для стола недостаточно; отдельного раздела гирлянд в каталоге магазина нет |
Для общего света подходят уличные подвесные светильники – подвесной светильник над столом даёт основное освещение беседки, – и уличные потолочные светильники для беседок со сплошным потолком. Переносной свет на стол – в разделе уличные настольные светильники: у Maytoni Porto по карточке аккумулятор DC 3,7 В, класс защиты III и IP54.
Тёплый свет и диммер
Для вечера за столом берут 2700–3000 K: FX Luminaire относит этот диапазон к тёплому свету и советует тёплый или мягкий свет там, где собираются люди. Если хочется менять яркость, смотрите в карточке поле «Диммируемый»: у Maytoni O500CL, Maytoni O491PL и Maytoni Abbey Road там указано «Нет», в карточках Lightstar Lampione и Novotech Opal этого поля нет. Диммируемых моделей в подборке ниже нет.
Какой IP нужен в открытой и закрытой беседке?
В открытой беседке под крышей светильник получает влажный воздух и брызги косого дождя. Подвес над столом висит ниже 2,5 м, поэтому для него берут IP54, как над столом под навесом в зоне барбекю; IP44 годится для светильника под глубокой крышей выше 2,5 м, а на краю свеса и на внешних стойках нужен IP65. В остеклённой беседке условия ближе к неотапливаемому помещению, но светильники всё равно берут уличные: беседку не отапливают, и зимой температура в ней уличная. Подробная таблица «место установки – IP» – в статье про степень защиты IP; здесь достаточно правила: чем ближе к открытому краю, тем выше вторая цифра.
Как провести питание в беседку?
Питание в беседку ведут отдельной кабельной линией от щита дома, а не удлинителем по газону: постоянную линию в земле прокладывают в траншее, а провод на траве ничем не защищён.
- Решите, нужны ли розетки – для мангала с электроподжигом, гриля, зарядки. Если да, их групповой линии вне помещения нужно УЗО не более 30 мА (п. 7.1.82).
- Разделите свет и розетки – для линий светильников УЗО, как правило, не требуется (п. 7.1.79), но решение принимает электрик по схеме дома.
- Проложите кабель в земле – в траншее глубиной не меньше 0,7 м (п. 2.3.84), с подсыпкой и засыпкой мелкой землёй без камней (п. 2.3.83).
- Поставьте садовую розетку – на столбике у беседки; из 21 садовой розетки в наличии у 10 в карточке указан IP44, у 10 – IP54, у одной IP не указан; часть моделей со встроенным светильником.
- Добавьте автономный свет – аккумуляторный настольный светильник закрывает вечера, когда сеть не нужна.
Садовые розетки собраны в разделе уличные розетки. По карточке модель G3114 – две розетки до 2 × 2000 Вт и светильник под лампу G9, IP44.
Линию в беседку, розетки и светильники 230 В подключает электрик с допуском. Нормы: УЗО – ПУЭ пп. 7.1.79, 7.1.82; кабель в земле – пп. 2.3.83, 2.3.84; защитный проводник – гл. 1.7. Светильники класса I подключают кабелем с жилой PE.
Технические нюансы
К беседке обычно ведёт дорожка, и её подсветка включается вместе со светом в беседке: как поставить столбики и тротуарные светильники, разобрано в материале расстановка светильников вдоль дорожки. Если беседка стоит у дома, цветовую температуру выбирают такую же, как у фасадных светильников: про архитектурную и контурную подсветку – в статье архитектурная подсветка загородного дома.
Для наружных светильников на тросах ПУЭ п. 6.3.4 требует мер против раскачивания ветром. Подвес в беседке – не тросовая подвеска, но ветер в открытой беседке раскачивает и светильник на цепи, поэтому подвес делают короче или ставят потолочный светильник. У Maytoni Abbey Road (IP44, для закрытой беседки) высоту регулируют длиной цепи, так сказано в описании карточки.
Частые вопросы
Можно ли осветить беседку без проводки?

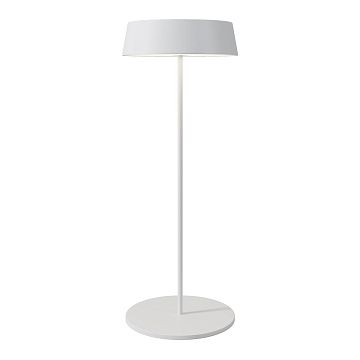

Да, аккумуляторными светильниками: настольный Maytoni Porto работает от встроенного аккумулятора 3,7 В. Его света хватает на стол, а для всей беседки нужен сетевой светильник.
Какой светильник повесить над столом?
Уличный подвесной с тёплым светом 2700–3000 K и IP54 или выше. Его опускают над серединой стола так, чтобы лампа не попадала в глаза сидящим.
Нужно ли УЗО для света в беседке?
Для линии, которая питает только светильники, как правило, нет; если в беседке будут розетки, их линии УЗО на 30 мА обязательно. Схему защиты окончательно выбирает электрик.
Подойдут ли комнатные светильники для закрытой беседки?
Лучше нет: беседка не отапливается, и зимой в ней уличная температура. Уличные модели рассчитаны на такие условия, рабочий диапазон температур смотрят в паспорте модели.
Источники
- СП 52.13330.2016 «Естественное и искусственное освещение» (ред. с изм. № 1 и 2, текст КонсультантПлюс): п. 7.5.4.1, табл. 7.21
- ПУЭ, глава 7.1, пп. 7.1.79, 7.1.82: устройства защитного отключения
- ПУЭ, глава 2.3, пп. 2.3.83–2.3.84: прокладка кабельных линий в земле
- ПУЭ, глава 6.3. Наружное освещение (п. 6.3.4)
- FX Luminaire. Building Your Landscape Lighting Business (FX-229-DG), гл. 2 Color Temperature
- ПУЭ, глава 1.7. Заземление и защитные меры электробезопасности
