Электрика уличного освещения участка: провод, питание и защита
Как устроена система освещения участка от щита до фонаря, когда выбирать 12 В вместо 230 В, какое УЗО и заземление требует ПУЭ и какие работы оставить электрику.
Чтобы провести освещение на участке, от щита дома прокладывают отдельную группу: автомат, УЗО по решению электрика, трёхжильный кабель в земле на глубине не меньше 0,7 м и светильники с герметичным вводом. Питание выбирают из двух вариантов: 230 В для длинных линий и мощных фонарей или 12–24 В от разделяющего трансформатора для воды и коротких групп в цветниках.
- ПУЭ п. 6.5.1 требует управлять наружным освещением независимо от внутреннего; на участке это выполняют отдельной группой в щите.
- Для наружного освещения фасадов, монументов и рекламы в сетях TN-S и TN-C-S ПУЭ п. 6.1.49 рекомендует УЗО до 30 мА, для розеток вне помещений п. 7.1.82 делает его обязательным.
- В однофазной цепи нулевой рабочий и защитный проводники совмещать нельзя (п. 1.7.132), поэтому кабель к светильникам класса I – трёхжильный.
- Под водой в фонтане или бассейне светильники питают напряжением не выше 12 В (п. 6.1.15).
- Наш расчёт: при 12 В потери на 10 м кабеля в сотни раз больше, чем при 230 В на той же нагрузке.
Прежде чем считать кабель, стоит понять, как спланировать освещение участка целиком: какие зоны участка светить, где нужны ландшафтные светильники, а где функциональное освещение у ворот и дорожек. От плана зависят число линий, их длина и мощность. Ниже – как устроена система от щита до светильника, сравнение 230 и 12 В и защита.
Подключение к щиту, монтаж автоматов и УЗО, работы на линиях 230 В выполняет электрик с допуском при снятом напряжении. Основные требования: кабельные линии в земле – ПУЭ гл. 2.3, наружное освещение – гл. 6.1 и 6.3, защитные проводники и заземление – гл. 1.7, УЗО – п. 6.1.49, а для розеток вне помещений – п. 7.1.82. Материал объясняет устройство системы и помогает поставить задачу электрику, а не заменяет его.
Из чего состоит система освещения участка?
Любая система, от трёх фонарей у дорожки до подсветки сада с фонтаном, собирается из пяти узлов. Распределительный щит – шкаф с аппаратами защиты, откуда начинается каждая группа; кабельная линия – кабель от щита до последнего светильника с соединениями и муфтами (ПУЭ п. 2.3.2).
| Узел | Что делает | Ключевое требование |
|---|---|---|
| Щит дома | автомат линии освещения, УЗО, управление (выключатель, фотореле, реле времени) | управление наружным освещением независимо от внутреннего (п. 6.5.1 ПУЭ) |
| Кабельная линия в земле | доводит питание до светильников | глубина не меньше 0,7 м, подсыпка, защита сверху там, где вероятны раскопки (пп. 2.3.83, 2.3.84) |
| Коробки и цоколи опор | ответвления к светильникам | ответвления, как правило, без разрезания жил (п. 6.3.32); в цоколе опоры – место для защиты ответвления (п. 6.3.33) |
| Трансформатор 12/24 В (если есть) | понижает напряжение для класса III | разделяющий трансформатор, защита на входе и на выходных линиях (пп. 6.1.18, 6.1.35) |
| Светильники | свет | класс I – с жилой PE, класс II – без неё, класс III – только от сверхнизкого напряжения (ГОСТ IEC 61140-2012) |
Управление светом – выключатели, фотореле, датчики движения и астрономическое реле – ставят в щит или в линию до светильников. ПУЭ п. 6.5.7 требует оставлять ручное управление и при автоматическом управлении по естественной освещённости.
220 В или 12 В: что выбрать для освещения участка?
Выбор напряжения – первое решение, от которого зависит всё остальное: марка и сечение кабеля, число трансформаторов, глубина прокладки. Свод по двум системам:
| Параметр | 230 В | 12–24 В |
|---|---|---|
| Защита от удара током | PE и автоматическое отключение (класс I) или двойная изоляция (класс II) | напряжение не выше 50 В переменного тока и отделение от сети разделяющим трансформатором (класс III, ПУЭ п. 6.1.18) |
| Светильники в воде | нельзя | только 12 В (ПУЭ п. 6.1.15) |
| Ток при нагрузке 90 Вт | 0,39 А | 7,5 А при 12 В, 3,75 А при 24 В |
| Длина линии при 90 Вт и потерях до 5 % (наш расчёт) | больше 1 км на 1,5 мм² | 12 В: 3–13 м в зависимости от сечения 1,5–6 мм² |
| Дополнительное оборудование и цена | нет | трансформатор или драйвер; в каталоге 30–160 Вт за 2 053–3 785 ₽ (цены на 10.10.2026) |
| Жила PE в кабеле | нужна для класса I | не предусмотрена на стороне 12–24 В |
| Где уместна | длинные дорожки, столбы у ворот, прожекторы, фасад | пруд и фонтан, цветники, газон, где копают |
Вывод редакции: 12 В – это не «безопасная замена» 230 В, а отдельный инструмент для коротких групп. Низковольтная система в отличие от сетевой упирается в ток: на длинной линии потери съедают яркость, и выгода от отказа от траншеи исчезает за счёт толстого кабеля и нескольких трансформаторов. Поэтому системы сочетают: магистраль 230 В до зоны и трансформатор у пруда или клумбы. Подробности – в статье «низковольтное освещение 12 В»: там же про низковольтную систему, трансформатор (драйвер) и безопасность 12 В у воды.
Какой провод нужен для освещения участка?
Для линии в земле берут не провод, а кабель с защитной оболочкой. ПУЭ п. 2.3.37 для земли называет предпочтительными бронированные кабели; небронированный допускается, если сам выдерживает механические воздействия, и его прокладывают в защитной трубе. Ответвления к светильникам наружного освещения по п. 6.6.16 ПУЭ выполняют гибкими проводами с медными жилами не тоньше 1–1,5 мм². Число жил для однофазной линии – три, из-за запрета совмещать N и PE.
При нагрузке садовых светильников нагрев сечение не ограничивает: 1,5 мм² в земле – 27 А по ГОСТ 31996-2012 против единиц ампер нагрузки. Решают длина линии и то, успеет ли автомат отключить замыкание в её конце (ПУЭ пп. 1.7.78–1.7.79). Подробно – в статье «кабель для уличного освещения»: бронированный кабель, сечение жил, глубина прокладки и расстояния до деревьев и коммуникаций.
Какая защита нужна: автомат, УЗО, заземление?
УЗО – устройство защитного отключения, которое отключает линию при утечке тока на землю. Заземление в бытовом смысле – присоединение корпусов к защитному проводнику PE, который по п. 1.1.29 ПУЭ обозначают жёлто-зелёными полосами. Защита линии наружного освещения складывается из трёх слоёв.
- Автоматический выключатель на группу – защищает кабель от перегрузки и короткого замыкания; выключатели и предохранители в нулевом рабочем проводе запрещены (п. 6.1.36).
- УЗО. Для наружного освещения фасадов, монументов и рекламы в сетях TN-S и TN-C-S ПУЭ п. 6.1.49 рекомендует УЗО с током срабатывания до 30 мА. Если на линии есть уличные розетки, такое УЗО обязательно (п. 7.1.82). Если автомат не отключает замыкание в конце длинной линии за 0,4 с при 220 В и нет уравнивания потенциалов, УЗО становится обязательным и для светильников (п. 7.1.72, глава 7.1 написана для зданий); это проверяет электрик. Сводка по пунктам – в статье о подключении светильника.
- PE до каждого корпуса класса I и до металлических опор: при заземлении светильников наружного освещения опоры присоединяют к PE (PEN) проводнику (п. 6.1.45).

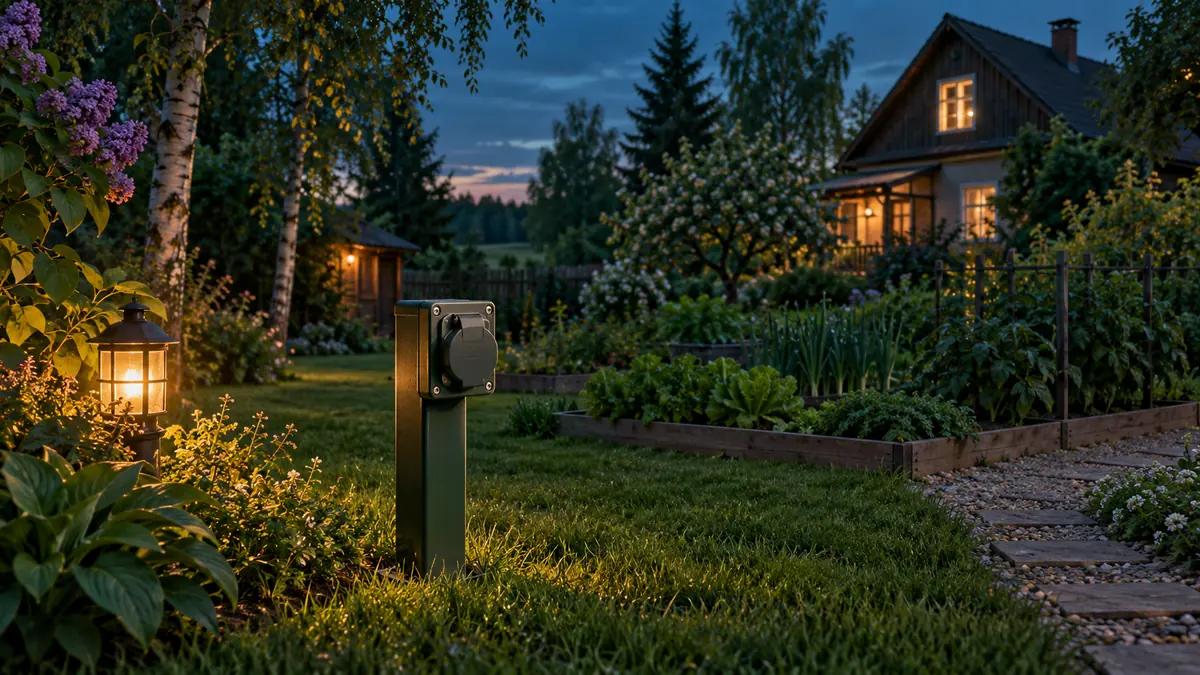

Садовые розетки из раздела розетки на столбике подключают к кабельной линии освещения только вместе с УЗО 30 мА на всю линию; отдельная розеточная группа с УЗО удобнее тем, что срабатывание из-за прибора в розетке не гасит свет.
Как подключают светильники и где нужны столбы?
Схема у самого светильника зависит от класса защиты: у класса I жёлто-зелёная жила идёт на зажим PE, у класса II её не подключают, класс III питают только от трансформатора. Группу собирают шлейфом, и защитный проводник ведут к каждому корпусу отдельным ответвлением (п. 1.7.144). Подробно – в статье «как подключить уличный светильник»: схема подключения, фаза и ноль, заземление PE, герметизация ввода.
Там, где светильник некуда повесить – у ворот, на парковке, в глубине сада, – нужна опора или готовый фонарь из раздела садово-парковые светильники. ПУЭ п. 6.3.33 ограничивает ввод кабеля цоколем опоры, а п. 6.3.34 требует вести проводку внутри опоры кабелем или проводами в защитной оболочке. Выбор высоты, сравнение цельного фонаря с опорой под голову и порядок установки – в статье «столб освещения на участке»: опора освещения, фундамент, высота опоры.
Что можно подготовить самому, а где нужен электрик?
| Этап | Кто делает | Что подготовить |
|---|---|---|
| План: зоны, точки света, трасса | владелец | план участка с привязкой к дому, мощности светильников по карточкам |
| Выбор напряжения и кабеля | владелец вместе с электриком | длины линий и суммарная мощность каждой группы |
| Траншея | владелец или подрядчик по разметке | глубина не меньше 0,7 м, расстояния от фундамента, деревьев и труб по гл. 2.3 ПУЭ |
| Укладка кабеля, коробки, ввод в светильники и опоры | электрик | кабель, трубы, сигнальная лента, коробки |
| Щит: автомат, УЗО, управление | электрик | место в щите под новую группу |
| Проверка и включение | электрик | схема с фактической трассой для будущих раскопок |
Почему нельзя «просто подключить самому»: ошибки здесь не видны, пока не случится повреждение. Светильник класса I без жилы PE светит так же, как с ней, а разница проявляется только при пробое изоляции. Выключатель в нулевом проводе тоже гасит свет, но клеммы и плата светильника остаются под фазой, поэтому ПУЭ п. 6.1.36 такую установку запрещает.
Подробнее по каждому узлу
- Марка, сечение и прокладка в траншее – кабель для уличного освещения.
- Разводка жил, шлейф, УЗО и герметизация – как подключить уличный светильник.
- Когда нужны 12–24 В и как подобрать трансформатор – низковольтное освещение 12 В.
- Высота, тип опоры и ввод кабеля в цоколь – столб освещения на участке.
Частые вопросы
Нужна ли для уличного освещения отдельная линия?
Да. Отдельная группа в щите выполняет требование п. 6.5.1 ПУЭ: управление наружным освещением должно быть независимым от внутреннего. Исключение – светильники у входа: их п. 6.3.22 рекомендует подключать к группе внутреннего освещения.
Обязательно ли УЗО на освещение участка?
Обязательно, если на линии есть уличная розетка (ПУЭ п. 7.1.82). По п. 7.1.72 (глава для зданий) УЗО обязательно и тогда, когда автомат не отключает замыкание за 0,4 с при 220 В и нет уравнивания потенциалов. Для наружного освещения фасадов, монументов и рекламы в сетях TN-S и TN-C-S п. 6.1.49 рекомендует УЗО до 30 мА; окончательное решение – за электриком.
Можно ли проложить провод для освещения просто по газону?
Нет. Для линии 230 В в земле берут кабель, а не провод, и кладут его на глубину не меньше 0,7 м с защитой от повреждений там, где вероятны раскопки (ПУЭ пп. 2.3.83, 2.3.84). Глубину и защиту линии 12–24 В задают проект и паспорт системы.
Сколько стоит перейти на 12 В?
К цене светильников добавляются трансформаторы, их цены – в таблице сравнения выше. На длинных группах нужно несколько трансформаторов или более толстый кабель.
Источники
- ПУЭ, глава 6.3. Наружное освещение (пп. 6.3.22, 6.3.32–6.3.34)
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (пп. 6.1.15, 6.1.18, 6.1.35, 6.1.36, 6.1.45, 6.1.49)
- ПУЭ, глава 6.5. Управление освещением (пп. 6.5.1, 6.5.7)
- ПУЭ, глава 6.6. Осветительные приборы (п. 6.6.16)
- ПУЭ, глава 2.3. Выбор кабелей (п. 2.3.37)
- ПУЭ, глава 2.3. Прокладка кабельных линий в земле (пп. 2.3.83, 2.3.84)
- ПУЭ, глава 1.1. Обозначение проводников (п. 1.1.29)
- ПУЭ, глава 1.7. Нулевые защитные проводники (п. 1.7.132)
- ПУЭ, глава 1.7. Присоединение защитных проводников (п. 1.7.144)
- ПУЭ, глава 1.7. Автоматическое отключение питания (пп. 1.7.78–1.7.79)
- ПУЭ, глава 7.1 (для зданий, п. 7.1.1), пп. 7.1.72, 7.1.82: устройства защитного отключения
- ГОСТ 31996-2012. Кабели силовые: допустимые токовые нагрузки (табл. 19)
- ГОСТ IEC 61140-2012. Защита от поражения электрическим током: классы оборудования
