Какой кабель нужен для уличного освещения: марка, сечение, глубина
Как читать марку кабеля по ГОСТ 31996, когда хватает 1,5 мм², а когда нужно 2,5 мм², на какую глубину и с чем класть линию освещения в землю по ПУЭ.
Для уличного освещения в земле берут медный бронированный кабель с ПВХ-шлангом (ВБШв) или небронированный ВВГ в защитной трубе, сечение жил 1,5–2,5 мм², глубина прокладки не меньше 0,7 м по ПУЭ п. 2.3.84. Сечение проверяют по падению напряжения на длине линии и по тому, успеет ли автомат отключить замыкание; по нагреву 1,5 мм² хватает с большим запасом.
- ПУЭ п. 2.3.37: для линий в земле применяют преимущественно бронированные кабели, небронированные должны выдерживать механические воздействия.
- По таблице 19 ГОСТ 31996-2012 многожильный медный кабель 1,5 мм² в земле допускает 27 А, 2,5 мм² – 36 А; 1000 Вт светильников – это 4,3 А.
- Наш расчёт: 1000 Вт на конце линии 100 м теряют 4,6 % напряжения на жилах 1,5 мм² и 2,8 % на 2,5 мм².
- Кабель до 1 кВ защищают кирпичом или сигнальной лентой (лента – в 250 мм над кабелем) там, где вероятны раскопки (ПУЭ п. 2.3.83); на участке это грядки, клумбы и места будущих посадок.
- Кабели с ПВХ-оболочкой без подогрева разматывают при температуре не ниже –15 °C (ГОСТ 31996-2012, п. 10.3).
Кабельная линия – по ПУЭ п. 2.3.2 линия из одного или нескольких кабелей с муфтами и крепежом. Для садовых светильников это участок от щита до последнего фонаря, и обычно он идёт в земле. Из чего ещё складывается питание и защита уличного освещения – щит, УЗО, выбор между 220 и 12 В, – разобрано в обзорной статье. Здесь только кабель: марка, сечение жил, глубина прокладки и ввод в светильник.
Прокладку кабельной линии 230 В и подключение к щиту выполняет электрик с допуском. Требования к линиям в земле – ПУЭ гл. 2.3 (пп. 2.3.37, 2.3.83–2.3.99), к выбору сечения по нагреву – гл. 1.3, к ответвлениям к светильникам – п. 6.6.16. Этот текст помогает выбрать кабель и проверить работу подрядчика, а не заменяет проект и электрика.
Какой кабель для уличного освещения класть в землю: бронированный или в трубе?
Бронированный кабель – кабель, у которого поверх изоляции жил наложена броня из стальных оцинкованных лент или проволок. Марку читают по ГОСТ 31996-2012 (п. 4.1): буквы по очереди обозначают материал жил, изоляцию, броню и наружный покров.
| Буква в марке | Что значит по ГОСТ 31996-2012 |
|---|---|
| без буквы / А | медные жилы / алюминиевые жилы |
| В (вторая позиция) | изоляция жил из ПВХ-пластиката |
| Г | небронированный кабель |
| Б | броня из стальных оцинкованных лент |
| К | броня из круглых стальных оцинкованных проволок |
| Шв / Шп | защитный шланг из ПВХ / из полиэтилена |
| нг(A), нг(A)-LS | не распространяет горение при групповой прокладке; LS – пониженное дымовыделение |
Отсюда два рабочих варианта для участка. ВБШв (медь, ПВХ, ленточная броня, ПВХ-шланг) кладут в траншею без трубы: это и есть «преимущественно бронированные» кабели из п. 2.3.37 ПУЭ. Небронированный ВВГ или ВВГнг(A) тот же пункт допускает, если сам кабель обладает необходимой стойкостью к механическим воздействиям при прокладке и ремонтных работах; трубу пункт не называет. Такой кабель в земле прокладывают в защитной трубе, и достаточность этого решения оценивает электрик. Броня из проволок (буква К) по п. 10.5 ГОСТ нужна там, где кабель тянет на разрыв: подвижные и болотистые грунты, насыпь. Для садовой линии это избыточно.
Труба удобнее в ремонте, бронированный кабель – в монтаже. Под въездом для машин труба обязательна для любого кабеля (ПУЭ п. 2.3.99).
Какое сечение кабеля нужно для уличного освещения?
Сечение проверяют по трём условиям: нагрев, падение напряжения и отключение замыкания автоматом. При нагрузке садовых светильников нагрев не ограничивает: 1000 Вт – это 4,3 А. По таблице 19 ГОСТ 31996-2012 медный многожильный кабель с ПВХ-изоляцией 1,5 мм² длительно допускает 21 А в воздухе и 27 А в земле, 2,5 мм² – 27 и 36 А. Кабель в трубе в земле по ПУЭ п. 1.3.16 считают как проложенный в воздухе, то есть по меньшей цифре. Нижний предел для проводов от линии к светильнику задаёт п. 6.6.16 ПУЭ: ответвления к светильникам наружного освещения выполняют гибкими проводами с медными жилами не тоньше 1,5 мм² для подвесных и 1 мм² для консольных. Это требование к ответвлению, а не к магистральному кабелю.
Падение напряжения – разница между напряжением в щите и на клеммах последнего светильника; оно растёт пропорционально длине линии и току. Для однофазной линии ток проходит по фазной и нулевой жиле, поэтому ΔU = 2 × L × R × I, где R – сопротивление 1 м жилы. Максимальное сопротивление медной жилы при 20 °C по таблице 2 ГОСТ 22483-2012: 12,1 Ом/км для 1,5 мм² и 7,41 Ом/км для 2,5 мм².
| Нагрузка на конце линии | Сечение жил | 20 м | 50 м | 100 м |
|---|---|---|---|---|
| 300 Вт (1,3 А) | 1,5 мм² | 0,6 В / 0,3 % | 1,6 В / 0,7 % | 3,2 В / 1,4 % |
| 300 Вт (1,3 А) | 2,5 мм² | 0,4 В / 0,2 % | 1,0 В / 0,4 % | 1,9 В / 0,8 % |
| 1000 Вт (4,3 А) | 1,5 мм² | 2,1 В / 0,9 % | 5,3 В / 2,3 % | 10,5 В / 4,6 % |
| 1000 Вт (4,3 А) | 2,5 мм² | 1,3 В / 0,6 % | 3,2 В / 1,4 % | 6,4 В / 2,8 % |
Наш расчёт: 230 В, вся нагрузка в конце линии, сопротивление жил по ГОСТ 22483-2012 при 20 °C, cosφ = 1. По расположению нагрузки это худший случай: если светильники стоят вдоль линии, падение меньше. Коэффициент мощности драйверов в расчёте не учтён: при cosφ меньше 1 ток и потери выше. С чем сравнивать результат, указано в паспорте светильника (допустимый диапазон входного напряжения); ПУЭ п. 6.1.19 по допустимым отклонениям отсылает к ГОСТ на качество электроэнергии. 300 Вт – это двенадцать парковых светильников по 25 Вт (мощность Maytoni O424FL-L25GF по карточке каталога).
Из таблицы следует правило для потерь: на линии 50 м с нагрузкой до 600 Вт они на 1,5 мм² составляют до 1,37 % (наш расчёт по той же формуле). Сечение 2,5 мм² в отличие от 1,5 мм² снижает потери на 39 % при той же длине, поэтому его берут для длинных трасс, мощных прожекторов и с запасом под будущие точки света, ведь перекладка кабеля в земле стоит дороже разницы в цене кабеля. Прежде чем выбирать садово-парковые светильники для дальнего конца участка, сложите их мощность по карточкам и найдите строку в таблице: бронированный кабель или труба, сечение жил и длина трассы решаются вместе.
Третье условие проверяет электрик. При замыкании в конце линии автомат должен отключить её за нормированное время: для этого характеристики аппарата защиты и параметры проводников согласуют (ПУЭ пп. 1.7.78–1.7.79). Длинная тонкая линия этому мешает: только жилы 1,5 мм² на трассе 100 м дают в петле «фаза – ноль» 2,42 Ом (наш расчёт: 2 × 100 м × 12,1 Ом/км), и к ним добавляется сопротивление сети до щита. Если автомат нужного времени не обеспечивает, п. 1.7.79 допускает применение УЗО; другой путь – большее сечение.

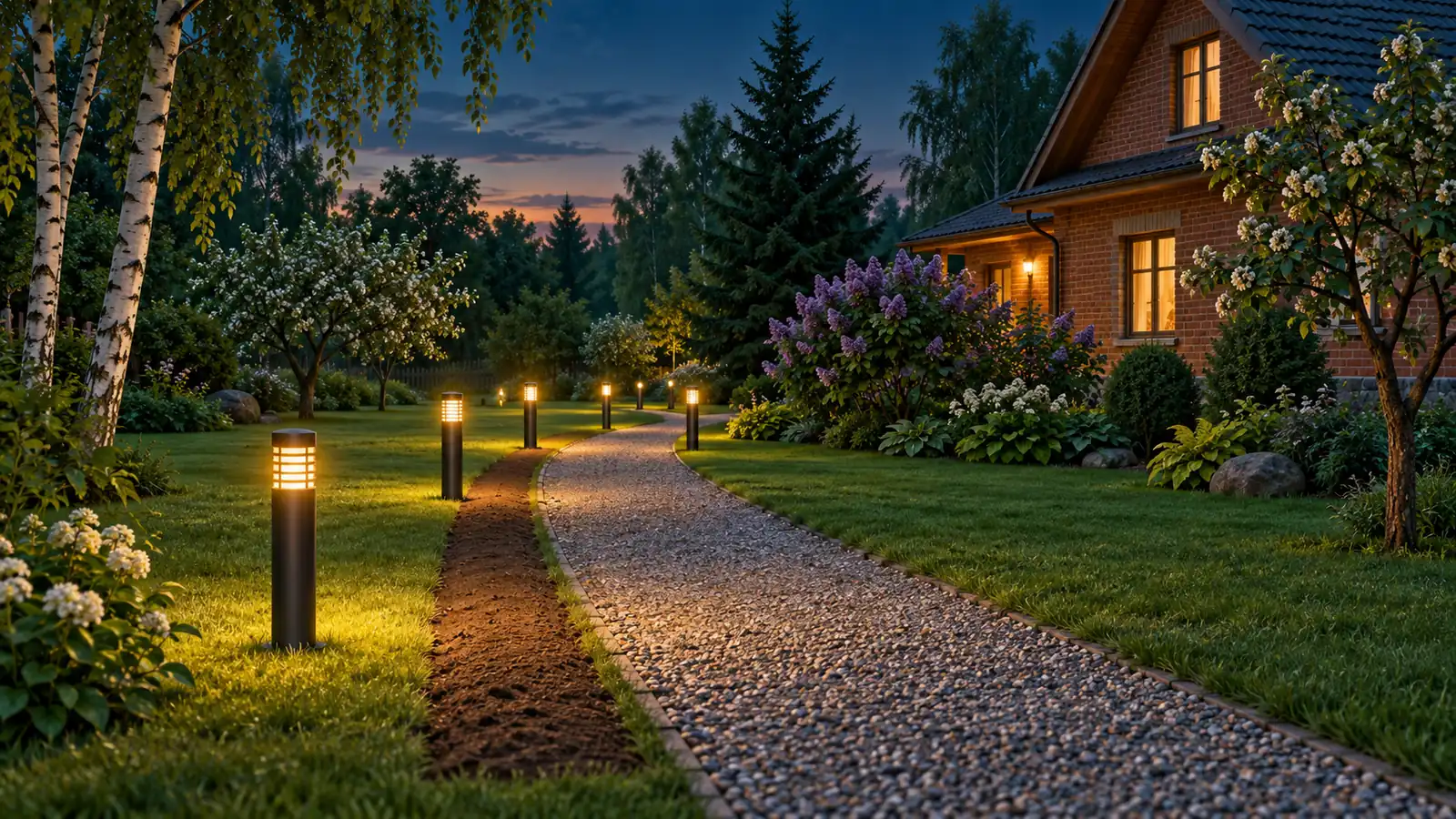

На какую глубину класть кабель в землю?
ПУЭ п. 2.3.84: глубина заложения кабельных линий до 20 кВ от планировочной отметки – не меньше 0,7 м. На вводе в здание и на пересечении с подземными сооружениями допускается 0,5 м на участках до 5 м, если кабель защищён от механических повреждений трубой. Остальные расстояния на участке задают пп. 2.3.85–2.3.88.
- Разметьте трассу – не ближе 0,6 м от фундаментов, кабель под фундаментом не прокладывают (п. 2.3.85); до стволов деревьев – как правило, не меньше 2 м, до кустарника – 0,75 м (п. 2.3.87); до водопровода и дренажа при параллельной прокладке – не меньше 1 м (п. 2.3.88).
- Выройте траншею на 0,7 м – глубину считают до кабеля от планировочной отметки, а не от временного уровня грунта.
- Сделайте подсыпку – на дно слой мелкой земли без камней, строительного мусора и шлака (п. 2.3.83); тот же грунт идёт на засыпку поверх кабеля.
- Уложите кабель – свободно, без натяжения; у кабелей с ПВХ-оболочкой ниже –15 °C нужен предварительный подогрев (ГОСТ 31996-2012, п. 10.3).
- Защитите сверху – для кабеля ниже 35 кВ п. 2.3.83 называет плиты или обыкновенный глиняный кирпич (силикатный и пустотелый запрещены); для одного кабеля кирпич кладут вдоль трассы. В траншее не больше чем с двумя линиями вместо кирпича допускается пластмассовая сигнальная лента в 250 мм над кабелем, по его оси.
- Защитите пересечения – под въездом для машин, через канаву и ручей кабель идёт в трубе (п. 2.3.99).
Для кабелей до 1 кВ п. 2.3.83 требует такую защиту на участках, где вероятны раскопки: на садовом участке это грядки, клумбы и места будущих посадок. Нанесите трассу на план участка с привязкой к углам дома, иначе через несколько лет кабель легко задеть при посадке дерева.
Как завести кабель в светильник и соединить линию?
ПУЭ п. 6.3.32 рекомендует делать ответвления к светильникам наружного освещения без разрезания жил кабеля. Кабель заходит в светильник или в коробку у его основания и уходит к следующему, а светильник подключают ответвлением.
У опор ввод кабеля по п. 6.3.33 ограничивается цоколем: в нём хватает места для разделки и аппарата защиты ответвления. Внутри опоры проводку ведут изолированными проводами в защитной оболочке или кабелем (п. 6.3.34). Низкие светильники на газоне из раздела ландшафтные светильники подключают так же, а выход кабеля из земли к ним защищают трубой: незащищённый кабель у поверхности легко повредить триммером. Если кабель в земле всё же приходится соединять, соединение выполняют кабельной муфтой по инструкции её изготовителя.
Технические нюансы
Алюминий или медь?
Буква А в начале марки означает алюминиевые жилы. Для магистрали ПУЭ медь не предписывает, но провод ответвления к светильнику по п. 6.6.16 должен быть медным. Как разложить по клеммам фазу, ноль и защитный проводник внутри светильника, описано в материале схема подключения уличного светильника.
Сколько жил нужно?
Для однофазной линии – три: фаза, нулевой рабочий и защитный проводник PE. ПУЭ п. 1.7.132 запрещает совмещать нулевой рабочий и защитный проводники в однофазных цепях; отдельная жила PE нужна светильникам класса I и металлическим опорам. Фундамент, высота опоры и ввод кабеля в цоколь – в статье про установку опоры освещения.
Частые вопросы
Хватит ли сечения 1,5 мм² для уличного освещения?
По потерям напряжения – для нагрузки до 300 Вт да: по нашему расчёту на линии 100 м они составляют 1,4 %. Но на длинной линии электрик должен ещё проверить, что автомат отключит замыкание в её конце за нормированное время (ПУЭ п. 1.7.78); если не отключит, нужен кабель большего сечения или УЗО.
Можно ли закопать ВВГ без трубы?
ПУЭ п. 2.3.37 допускает небронированный кабель в земле, только если он сам выдерживает механические воздействия при прокладке и ремонтных работах. У ВВГ брони нет, поэтому его прокладывают в защитной трубе или берут бронированный ВБШв.
Обязательно ли закапывать кабель на 70 см?
Да, 0,7 м – минимум ПУЭ п. 2.3.84 для линий до 20 кВ. Уменьшить до 0,5 м разрешено только на участках до 5 м у ввода в здание и на пересечениях, когда кабель защищён трубой.

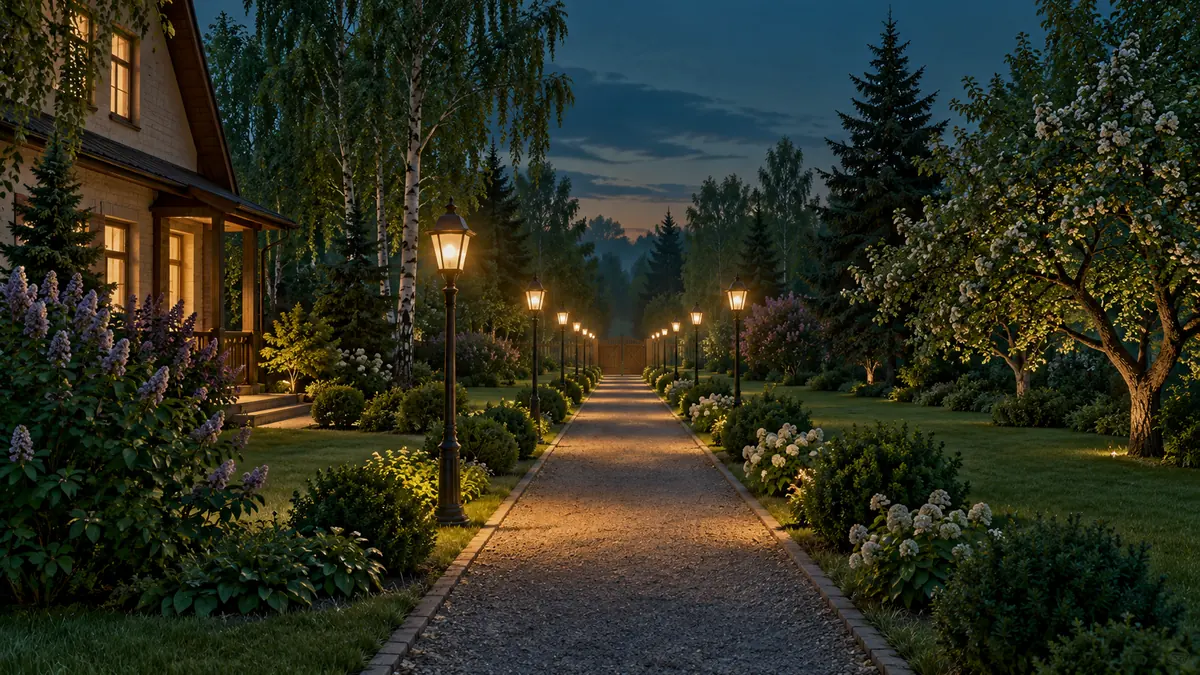

Почему в конце линии светильники горят хуже?
Из-за падения напряжения на жилах: оно растёт с длиной трассы и суммарной мощностью. Сравните потери из таблицы с допустимым диапазоном входного напряжения в паспорте светильника; если запаса нет, разделите линию на две или возьмите 2,5 мм².
Источники
- ПУЭ, глава 2.3. Кабельные линии: выбор кабелей (п. 2.3.37)
- ПУЭ, глава 2.3. Прокладка кабельных линий в земле (пп. 2.3.83–2.3.99)
- ПУЭ, глава 1.3. Допустимые токи кабелей, прокладываемых в земле и в трубах (п. 1.3.16)
- ПУЭ, глава 1.7. Автоматическое отключение питания (пп. 1.7.78–1.7.79)
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (п. 6.1.19)
- ПУЭ, глава 6.6. Осветительные приборы и электроустановочные устройства (п. 6.6.16)
- ПУЭ, глава 6.3. Наружное освещение (пп. 6.3.32–6.3.34)
- ПУЭ, глава 1.7. Нулевые защитные проводники (п. 1.7.132)
- ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на 0,66; 1 и 3 кВ: обозначение марок, допустимые токи (табл. 19), условия прокладки
- ГОСТ 22483-2012 (IEC 60228:2004). Жилы токопроводящие для кабелей, проводов и шнуров: сопротивление жил (табл. 2); заменён ГОСТ 22483-2021
