Столб освещения на участке: как выбрать и установить

• ПУЭ п. 6.3.6: над пешеходными дорогами светильники ставят не ниже 3 м; для газонов, фасадов и декоративного освещения высота не ограничена при соблюдении п. 6.1.15.
• Опоры светильников аллей и пешеходных дорог располагают вне пешеходной части (п. 6.3.13).
• В цоколе опоры должно хватать места для разделки кабеля и аппарата защиты ответвления, а дверца – запираться (п. 6.3.33).
• Проводку внутри опоры выполняют кабелем или изолированными проводами в защитной оболочке (п. 6.3.34).
• Если светильники наружного освещения заземляют, металлические и железобетонные опоры тоже присоединяют к PE (PEN) проводнику, поэтому в кабеле к опоре нужна отдельная жила PE (ПУЭ пп. 6.1.45, 1.7.132).

Опора освещения – стойка, на которой закреплён светильник, с цоколем для ввода кабеля. На участке это либо цельный садово-парковый фонарь, где опора и плафон продаются одним изделием, либо отдельная опора с головой-светильником. Как столб вписывается в общую схему питания освещения участка – от щита и УЗО до выбора 220 или 12 В, – разобрано в обзоре. Здесь – выбор опоры, ввод кабеля и что проверить перед установкой.

Когда нужны столбы освещения на участке, а когда хватит светильника на стене?

ПУЭ п. 6.3.2 разрешает ставить светильники наружного освещения и на специальных опорах, и на стенах зданий. Светильник на фасаде в отличие от столба не требует ни фундамента, ни траншеи до точки света: линию ведут по дому. Поэтому у крыльца, вдоль стены и над входом столб не нужен. Для светильников у входа ПУЭ п. 6.3.22 рекомендует подключение к групповой сети внутреннего освещения.

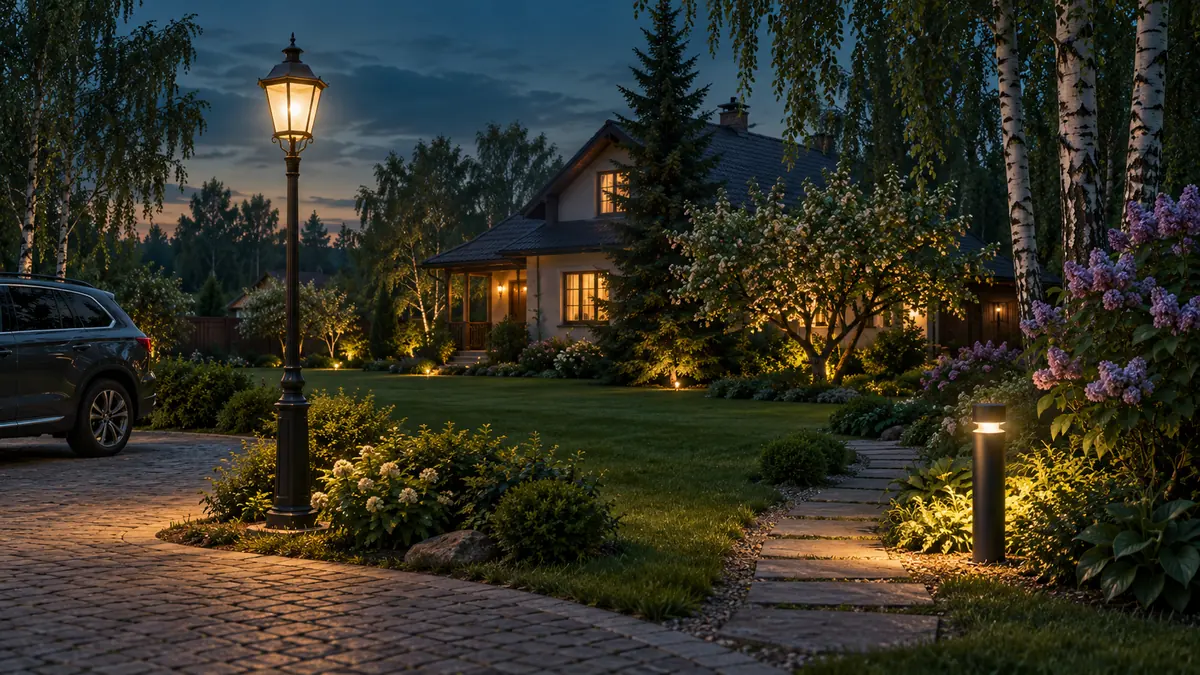

Столб нужен там, где светильник не на что повесить: ворота и калитка, парковка, разворотная площадка, поворот длинной дорожки, беседка в глубине сада. Там, где нужно залить светом большую площадку, на опору вешают прожектор вместо фонаря.

Какой высоты и типа выбрать опору освещения?

Высота опоры – расстояние от земли до светильника. ПУЭ п. 6.3.6 требует не меньше 3 м для светильников над бульварами и пешеходными дорогами, а опоры аллей и дорожек по п. 6.3.13 ставят вне пешеходной части. Это два разных случая: светильник над дорожкой и опора сбоку от неё. Для подсветки газонов, фасадов и для декоративного освещения высота не ограничена, но светильник ниже 2,5 м должен иметь степень защиты не ниже IP54 (п. 6.1.15).

Цельный фонарь из раздела садово-парковые светильники в отличие от связки «опора + голова» из раздела светильники на столб не требует проверки совместимости: крепление, ввод и уплотнения собраны заводом. Связка нужна, когда требуется высота больше 3 м или особый светильник: у G7002 карточка говорит о креплении на столб 76 мм без дополнительного усиления кронштейна (по карточке 47566), и у опоры Maytoni O473P-GF диаметр тоже 76 мм. Опора O473P-GF по карточке рассчитана на рабочую температуру от –20 до +50 °C, светильники O427FL-L30GF3K и O424FL-L25GF – от –40 до +50 °C. Абсолютный минимум по метеостанции Москвы –42,1 °C, поэтому что значит для опоры выход за –20 °C, уточните у поставщика. Для площадок подойдут уличные прожекторы на опоре: опора освещения и фундамент для них подбираются под массу и парусность прожектора по паспорту.

Как сделать фундамент под столб освещения?

Фундамент – бетонное основание, которое удерживает опору против ветровой нагрузки и пучения грунта. Его размеры зависят от высоты, массы светильника, парусности и грунта, поэтому их задаёт паспорт конкретной опоры. В карточках каталога размеров фундамента нет; у поставщика запрашивают паспорт или чертёж закладной до покупки. Независимо от модели порядок одинаков.

Схемы фундамента с размерами мы не приводим: открытых паспортов ландшафтных опор с такими данными найти не удалось, а придуманные цифры здесь опаснее отсутствия цифр. Для опоры 4 м с головой G7002 общая масса по карточкам – 7,45 + 6,5 ≈ 14 кг, но ветровую нагрузку создаёт не масса, а площадь головы и высота, и это расчёт производителя.

Как завести кабель в опору и где разместить защиту?

Ввод кабеля в опору по ПУЭ п. 6.3.33 ограничивается цоколем. Цоколь должен вмещать кабельные разделки и предохранители или автоматические выключатели на ответвлениях к светильникам, а дверца – запираться. Вместо этого допускаются специальные ящики ввода на опоре. От цоколя до светильника по п. 6.3.34 проводку ведут кабелем или изолированными проводами в защитной оболочке, а не одиночными проводами.

ПУЭ п. 6.1.45: когда выполняют защитное заземление светильников наружного освещения, металлические и железобетонные опоры тоже присоединяют к PE (PEN) проводнику в сетях с заземлённой нейтралью. Для голов класса II, у которых зажима PE нет, решение по опоре принимает электрик по проекту. Внутри светильника класса 1 жила PE идёт на его зажим отдельным ответвлением; как разложить по клеммам фазу, ноль и PE, описано в статье про разводку фазы и ноля в уличном светильнике.

Технические нюансы

Если от одной линии питаются несколько столбов, ответвления к ним по п. 6.3.32 ПУЭ рекомендуется делать без разрезания жил кабеля: кабель заходит в цоколь и выходит к следующей опоре. Глубина траншеи, подсыпка и защита сверху – в материале прокладка кабеля освещения в траншее. Если на столб у ворот ставят и розетку, учтите: для розеток вне помещений ПУЭ п. 7.1.82 требует УЗО не более 30 мА. Для наружного освещения фасадов, монументов и рекламы в сетях TN-S и TN-C-S п. 6.1.49 рекомендует УЗО до 30 мА. Общую линию столба с розеткой и фонарём защищают УЗО 30 мА из-за розетки. Нужна ли защита линии без розеток, решает электрик по проекту.

Частые вопросы

Какой высоты нужен столб освещения на даче?

Если светильник висит над дорожкой, – не ниже 3 м (ПУЭ п. 6.3.6). Опору сбоку от дорожки ставят вне пешеходной части (п. 6.3.13). В подборке этой статьи парковые фонари высотой 2,0–3,0 м по карточкам, а для большей высоты есть отдельная опора Maytoni O473P-GF на 4 м.

Нужно ли заземлять металлический столб освещения?

Если светильник на нём класса I и его заземляют, – да: ПУЭ п. 6.1.45 требует присоединить к PE (PEN) и металлическую опору. Для этого в кабеле к опоре нужна отдельная жила PE (п. 1.7.132).

Можно ли поставить столб без бетонирования?

Только если так предусматривает паспорт опоры. Тип основания и его размеры задаёт производитель с учётом высоты и парусности; в карточках каталога этих данных нет, их запрашивают у поставщика.

Источники

1. ПУЭ, глава 6.3. Наружное освещение (пп. 6.3.2, 6.3.6, 6.3.13, 6.3.22, 6.3.32–6.3.34)
2. ПУЭ, глава 6.1. Электрическое освещение, общая часть (пп. 6.1.15, 6.1.45, 6.1.49)
3. ПУЭ, глава 7.1, пп. 7.1.71–7.1.88: устройства защитного отключения
4. ПУЭ, глава 2.3. Прокладка кабельных линий в земле
5. ПУЭ, глава 1.7. Нулевые защитные проводники (п. 1.7.132)
6. Погода и климат. Климат Москвы: абсолютный минимум температуры
7. Maytoni. Парковый светильник O427FL-L30GF3K: характеристики и инструкция
