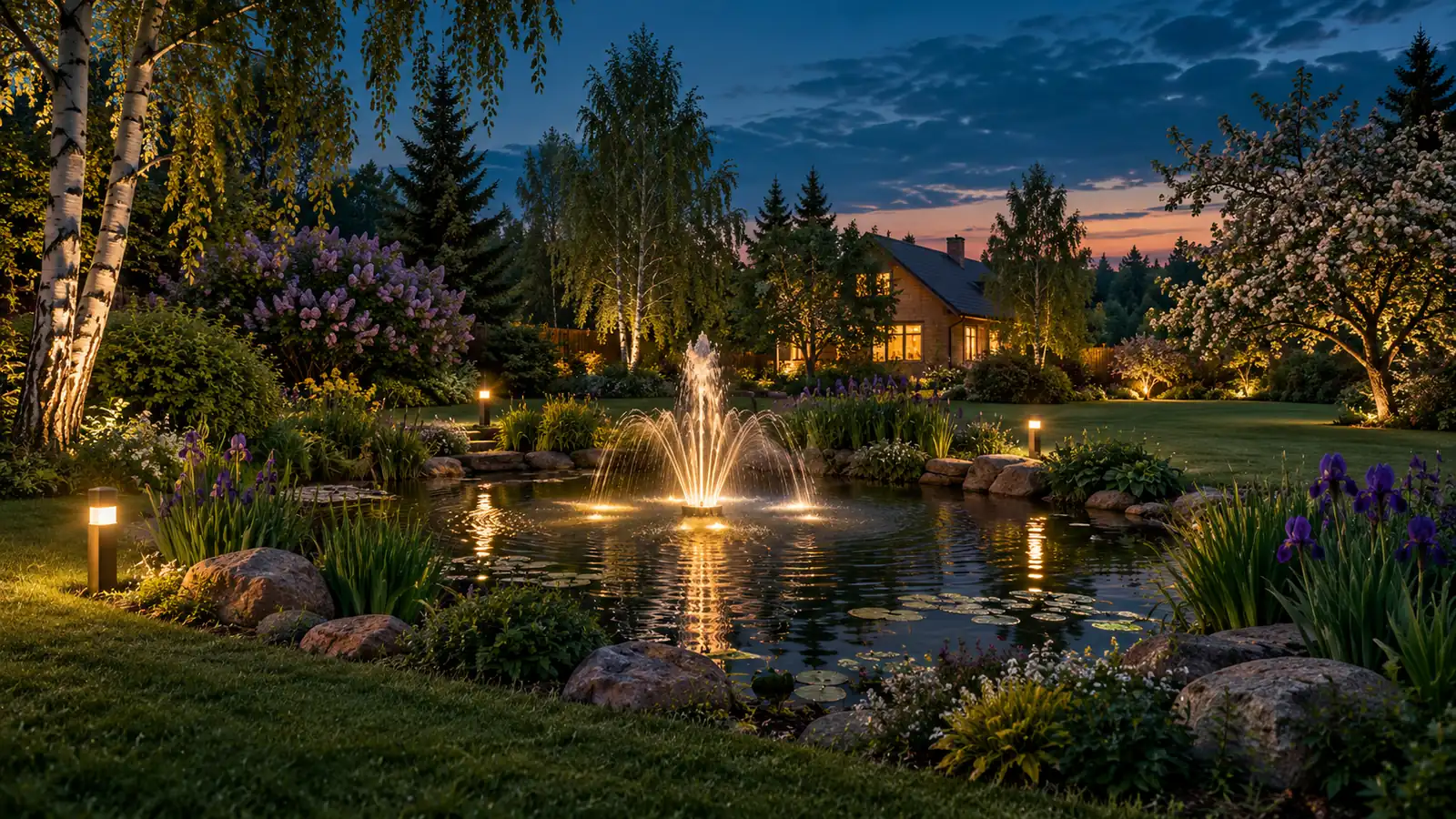

12 или 220 вольт: когда выбирать низковольтное освещение участка
Чем система 12 В безопаснее 230 В, почему на 10 м тонкого кабеля теряется до 15 % напряжения и как подобрать трансформатор 220/12 В на товарах каталога.
Низковольтное освещение на 12 или 24 В выбирают там, где важна безопасность при повреждении кабеля: у воды, в цветниках и газоне, где кабель легко задеть лопатой. Для светильников, погружаемых в фонтан или бассейн, ПУЭ п. 6.1.15 требует не больше 12 В. Цена безопасности – ток в 19 раз выше, чем при 230 В, поэтому линии короткие, а трансформатор ставят рядом со светильниками.
- По ГОСТ IEC 61140-2012 оборудование класса III рассчитано не более чем на 50 В переменного или 120 В постоянного тока и подключается только к системам БСНН или ЗСНН.
- ПУЭ п. 6.1.18: светильники до 50 В питают только от разделяющих трансформаторов или автономных источников.
- Наш расчёт: 90 Вт по кабелю 1,5 мм² длиной 10 м теряют 15 % напряжения на 12 В и 0,04 % на 230 В.
- Трансформаторы TR0030–TR0160 из каталога по описанию выдают переменные 12 В (AC); светильникам с маркировкой DC12V нужен блок питания постоянного тока.
Низковольтная система – светильники на сверхнизком напряжении 12 или 24 В, которые питаются от понижающего трансформатора или драйвера, подключённого к сети 230 В. Сам трансформатор остаётся сетевым устройством, и к нему ведут обычную линию: как устроена электропроводка для уличных светильников от щита, с автоматом и УЗО, описано в обзоре. Ниже – когда 12 В действительно нужны и как не потерять яркость на длине линии.
Трансформатор подключают к сети 230 В, и эту часть выполняет электрик с допуском. Требования: питание светильников до 50 В – ПУЭ п. 6.1.18, защита трансформаторов со стороны высшего напряжения и на отходящих линиях низшего – п. 6.1.35, светильники фонтанов и бассейнов – п. 6.1.15, защитные меры – гл. 1.7. Сверхнизкое напряжение на выходе не отменяет этих требований на входе.
Чем освещение 12 В отличается от 220 В?
Главное отличие – способ защиты от удара током. Светильник на 230 В класса I защищает человека через защитный проводник и автоматическое отключение, класса II – через двойную изоляцию. Безопасность 12 В строится иначе: напряжение само по себе ниже предела сверхнизкого (ГОСТ IEC 61140-2012, п. 7.4.1.1), а цепь должна быть отделена от сети разделяющим трансформатором (ПУЭ п. 6.1.18). Поэтому у оборудования класса III нет зажима для защитного проводника (п. 7.4.2), и при таком трансформаторе прокол кабеля лопатой в газоне не создаёт напряжения прикосновения 230 В.
Обратная сторона – ток. Мощность P = U × I, и при той же мощности ток на 12 В в 230 / 12 ≈ 19 раз больше, а относительные потери в кабеле – в (230 / 12)² ≈ 367 раз больше. Это ключевое ограничение любой низковольтной схемы.
| Параметр | Сеть 230 В | Низковольтная система 12 В |
|---|---|---|
| Класс светильника | I или II | III |
| Защитный проводник PE | нужен для класса I | не предусмотрен (ГОСТ IEC 61140-2012, п. 7.4.2) |
| Ток при нагрузке 90 Вт | 0,39 А | 7,5 А |
| Падение на 10 м кабеля 1,5 мм², 90 Вт (наш расчёт) | 0,09 В / 0,04 % | 1,8 В / 15 % |
| Подводные светильники фонтанов и бассейнов | не допускаются | не более 12 В (ПУЭ п. 6.1.15) |
| Дополнительное оборудование и цена по каталогу | не нужно | трансформатор или драйвер (ПУЭ п. 6.1.18 требует разделяющий) с защитой по п. 6.1.35; трансформаторы 30–160 Вт – 2 053–3 785 ₽ (цены на 10.10.2026) |
| Длина линии при 90 Вт, если потери не больше 5 % (наш расчёт, порог условный) | больше 1 км на 1,5 мм² | 12 В: 3 м на 1,5 мм², 5 м на 2,5 мм², 9 м на 4 мм², 13 м на 6 мм²; 24 В: 13 м на 1,5 мм², 22 м на 2,5 мм² |
Сколько вольт теряется на линии 12 В?
Падение напряжения считают по формуле ΔU = 2 × L × R × I: ток идёт к светильнику и обратно, поэтому длина удваивается. R – сопротивление метра медной жилы по таблице 2 ГОСТ 22483-2012 (максимум при 20 °C): 1,5 мм² – 12,1 Ом/км, 2,5 мм² – 7,41, 4 мм² – 4,61, 6 мм² – 3,08 Ом/км.
| Сечение жил | 5 м | 10 м | 20 м |
|---|---|---|---|
| 1,5 мм² | 0,9 В / 7,6 % | 1,8 В / 15,1 % | 3,6 В / 30,2 % |
| 2,5 мм² | 0,6 В / 4,6 % | 1,1 В / 9,3 % | 2,2 В / 18,5 % |
| 4 мм² | 0,35 В / 2,9 % | 0,7 В / 5,8 % | 1,4 В / 11,5 % |
| 6 мм² | 0,2 В / 1,9 % | 0,5 В / 3,8 % | 0,9 В / 7,7 % |
Наш расчёт: нагрузка 90 Вт на 12 В (7,5 А) сосредоточена в конце линии, длина – расстояние от трансформатора до светильников. Допустимое отклонение напряжения в карточках подводных светильников каталога не указано, поэтому таблица показывает масштаб, а не норму. Вывод виден и без нормы: на 12 В каждые 10 м тонкого кабеля съедают заметную часть напряжения, тогда как на 230 В те же 15 % при 90 Вт набираются только на трассе в несколько километров. Поэтому трансформатор ставят рядом с группой, большую нагрузку делят на несколько трансформаторов, а сечение на стороне 12 В берут с запасом. Сечение сетевой части выбирают по правилам для 230 В – см. статью сечение кабеля для уличного освещения.
На 24 В ток при той же мощности вдвое меньше, и потери в процентах падают вчетверо: 90 Вт по 2,5 мм² на 10 м – 2,3 % вместо 9,3 %. Для длинных групп на суше это довод в пользу 24 В. Но трансформаторы TR0030–TR0160 в каталоге выдают только 12 В переменного тока, а источника питания на 24 В в каталоге нет: для ландшафтных Odeon Light на 24 В его подбирают по паспорту светильника.
Как подобрать трансформатор 220/12 В?
Трансформатор (драйвер) – источник, который понижает сетевое напряжение до 12 или 24 В. Подбор идёт по четырём параметрам: тип трансформатора, род тока, напряжение и мощность.
- Тип трансформатора – ПУЭ п. 6.1.18 разрешает питать светильники до 50 В только от разделяющих трансформаторов или автономных источников. Безопасность 12 В при пробое кабеля держится именно на этом разделении, поэтому в паспорте трансформатора ищите прямое указание, что он разделяющий. В карточках TR0030–TR0160 трансформатор назван индукционным (электромагнитным), а о разделении обмоток не сказано: это не подтверждено, уточните у поставщика до покупки.
- Род тока – в названиях подводных светильников каталога стоит AC12V или DC12V. По описанию в карточке TR0030 – индукционный (электромагнитный) трансформатор для светильников на переменном напряжении AC 12 V, и среди совместимых названы UG3018, UG1206 RGB, UG1459 RGB. Для моделей с пометкой DC12V (UG1255, UG1462, UG1463) нужен блок питания постоянного тока.
- Напряжение – 12 или 24 В строго по паспорту светильника. Ландшафтные Odeon Light Notte, Verde и Dande по карточкам рассчитаны на 24 В и имеют класс защиты 3; источника 24 В в каталоге нет, его подбирают по паспорту светильника у другого поставщика.
- Мощность – сумма мощностей светильников по карточкам не должна превышать мощность трансформатора. В каталоге четыре ступени: 30, 60, 105 и 160 Вт, все IP67.
Пример на товарах каталога (наш расчёт по карточкам и ценам на 10.10.2026). Подсветка чаши фонтана: десять светильников UG8309 LED 9W AC12V – 90 Вт. FX Luminaire советует нагружать трансформатор 12 В не больше чем на 80 % его мощности. TR0105 при 90 Вт загружен на 86 %, поэтому берём TR0160 (загрузка 56 %). Комплект: 10 × 9 475 ₽ + 3 785 ₽ = 98 535 ₽. Если светильники расставлены по кругу большой чаши, лучше два TR0060 на пять светильников каждый: по 45 Вт, загрузка 75 %, ток на группу падает до 3,75 А, и при 2,5 мм² на 10 м потери снижаются с 9,3 до 4,6 %. Два TR0060 стоят 2 × 2 567 ₽ = 5 134 ₽, на 1 349 ₽ дороже одного TR0160.
Если светильников разной мощности несколько групп, считайте каждую отдельно и помните о п. 6.1.35 ПУЭ: защита нужна и на входе трансформатора, и на каждой отходящей линии 12 В. Подходящие корпуса для сада ищите в разделе ландшафтные светильники: в характеристиках указаны напряжение и класс защиты, по ним видно, нужна ли низковольтная система с трансформатором (драйвером) или модель включается прямо в 230 В.
Где низковольтное освещение обязательно, а где по желанию?
Обязательно – в воде. ПУЭ п. 6.1.15 ограничивает номинальное напряжение погружаемых в воду светильников фонтанов и бассейнов 12 В. Светильники серии UG в разделе подводные светильники по названиям рассчитаны на AC12V или DC12V и имеют IP68 по карточкам.

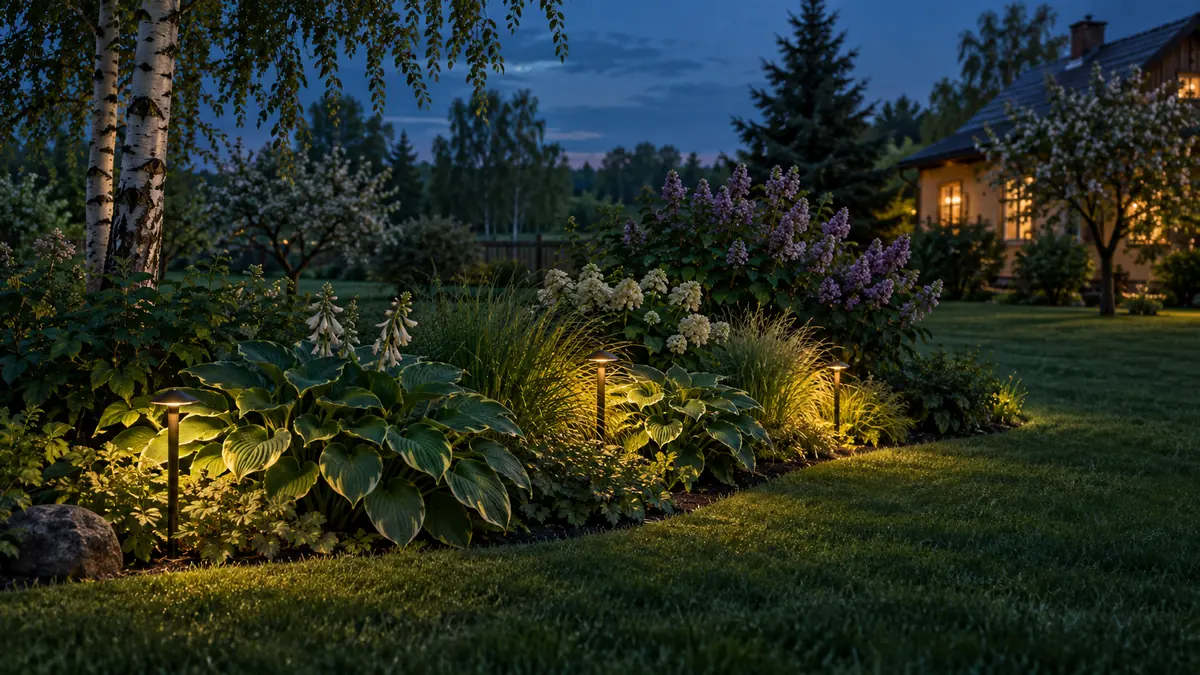

На суше выбор свободный. Для подсветки фасадов и зелени ниже 2,5 м тот же пункт допускает до 380 В при степени защиты не ниже IP54, поэтому сетевые ландшафтные светильники на газоне разрешены. Низковольтная система в отличие от сетевой оправдана там, где кабель легко повредить: цветники, которые перекапывают каждый сезон, газон с аэрацией. Глубину и защиту такой линии задаёт проект или паспорт системы, а преимущество 12 В в том, что повреждённый кабель после разделяющего трансформатора не даёт напряжения прикосновения 230 В. Там, где линия длинная, а светильников много, выгоднее 230 В: меньше трансформаторов и тоньше кабель.
Технические нюансы
Трансформатор с IP67 по карточке ставят снаружи, но выше уровня, где собирается вода, и с доступом для обслуживания. Сетевую часть до него подключают по тем же правилам, что и любой светильник 230 В: фаза, ноль и при необходимости PE, – разбор в материале подключение уличного фонаря. Провода 12 В не заводят в одну коробку с проводами 230 В: по ГОСТ IEC 61140-2012 (п. 6.6) система БСНН защитно отделена от всех цепей, кроме других систем БСНН и ЗСНН, и общая коробка с сетевыми проводами это разделение нарушает.
Частые вопросы
Можно ли подключить светильник DC12V к трансформатору TR0060?
По описанию в карточке TR0030–TR0160 выдают переменное напряжение AC 12 V, и совместимыми названы модели на AC12V. Для светильников с пометкой DC12V нужен блок питания постоянного тока; при сомнении сверяйтесь с паспортом светильника.
Насколько безопаснее 12 В, чем 220 В?
Класс III по ГОСТ IEC 61140-2012 не предусматривает защиты при повреждении, потому что напряжение не превышает предел сверхнизкого: 50 В переменного тока. При пробое кабеля в газоне опасного напряжения 230 В на нём нет, если трансформатор разделяющий; у TR0030–TR0160 это по карточкам не подтверждено, уточняйте у поставщика.
Почему дальние светильники 12 В светят тусклее?
Из-за падения напряжения: на 12 В ток большой, и 10 м кабеля 1,5 мм² при 90 Вт теряют 15 % напряжения по нашему расчёту. Перенесите трансформатор ближе, разделите группу или увеличьте сечение.
12 или 24 В: что выбрать для сада?
В воде – только 12 В по ПУЭ п. 6.1.15. На суше 24 В даёт вдвое меньший ток и вчетверо меньшие потери в процентах, поэтому линии могут быть длиннее; решающее слово за паспортом выбранных светильников.
Источники
- ГОСТ IEC 61140-2012. Защита от поражения электрическим током: БСНН и ЗСНН (п. 3.26), защита с помощью БСНН (п. 6.6), оборудование класса III (п. 7.4)
- ПУЭ, глава 6.1. Электрическое освещение, общая часть (пп. 6.1.15, 6.1.18, 6.1.35)
- ГОСТ 22483-2012 (IEC 60228:2004). Жилы токопроводящие: сопротивление медных жил (табл. 2); заменён ГОСТ 22483-2021
- FX Luminaire. Landscape & Architectural Lighting (FX-229-DG): Sizing the Transformer
- ПУЭ, глава 1.7. Заземление и защитные меры электробезопасности
