Как подключить фотореле для уличного освещения: схема и настройка
Какой провод куда, зачем выключатель параллельно фотореле, как считать нагрузку светодиодных прожекторов и почему фонарь мигает. По паспортам EKF, IEK, Finder.
Подключение фотореле для уличного освещения делают по трёхпроводной схеме: коричневый провод – фаза L, синий – нейтраль N, красный – выход на светильник, нейтраль светильника идёт на общую N. Так подписаны выводы в паспорте фотореле EKF PS. Для ручного включения параллельно фотореле ставят выключатель: ПУЭ п. 6.5.7 требует возможность ручного управления при автоматике.
- Три провода годятся, если ток светильников не превышает ток, разрешённый паспортом фотореле.
- У IEK ФР-601 и EKF PS-2 ток нагрузки 10 А при cosφ 1 и только 6 А при cosφ 0,6.
- У Elvert RPH-Z для ламп с ЭПРА и энергосберегающих разрешено 500 Вт против 3000 Вт для ламп накаливания.
- Порог срабатывания регулируют ручкой LUX, диапазоны у моделей разные: от 5–50 до 2–100 лк.
- Модели на DIN-рейку с выносным датчиком ставят в щит: их корпус IP20–IP40, датчик IP65.
Фотореле (сумеречный выключатель) – устройство, которое замыкает цепь светильников, когда освещённость падает ниже порога срабатывания, и размыкает её на рассвете. Это простейший из трёх способов, разобранных в материале фотореле, датчик движения или астрономическое реле. Ниже схема подключения, выбор по нагрузке и настройка по паспортам пяти моделей: EKF PS, IEK ФР-601, Finder 10.42, Elvert RPH-Z и Меандр ФР-М01.
Монтаж фотореле на линию 230 В выполняет электрик с допуском, при снятом напряжении. Паспорта EKF, Elvert и Меандр прямо требуют, чтобы работы вёл квалифицированный персонал и только в обесточенном состоянии; требования к сетям наружного освещения и управлению им – ПУЭ гл. 6.3 и 6.5. Текст помогает выбрать устройство и проверить работу, а не заменяет электрика.
Как работает фотореле?
Внутри стоят фотоэлемент, электронная плата и электромеханическое реле. Когда освещённость опускается ниже уставки, реле замыкает контакт и подаёт фазу на выход. Выдержка времени гасит кратковременные засветки: у Finder 10.42 включение срабатывает через 15 с, отключение через 30 с, у Меандр ФР-М01 задержка регулируется от 0 до 10 минут.
Пороги включения и отключения у многих моделей разные (гистерезис). У EKF PS-1 свет включается при освещённости ниже 10 лк, а выключается выше 40 лк, поэтому реле не переключается туда-обратно в сумерках.
Схема подключения фотореле для уличного освещения
Назначение проводов взято из паспорта EKF PS (п. 3.3.3); у других изготовителей цвета другие, сверяйтесь с маркировкой на корпусе своей модели.
| Провод фотореле | Куда подключают | Зачем |
|---|---|---|
| Коричневый | фаза L от автомата линии освещения | питание реле и коммутируемая фаза |
| Синий | нейтраль N | питание схемы фотореле |
| Красный | фазный провод светильника или группы | выход: сюда приходит фаза в темноте |
| – | нейтраль светильника – на общую N, защитный проводник PE – на шину PE | фотореле не разрывает N и PE |
У моделей на DIN-рейку выводы подписаны буквами и цифрами. У Меандр ФР-М01 фаза по паспорту обязательно идёт на клемму А1 (L), ноль на А2 (N), выносной датчик ФД-3-2 на Т1 и Т2; провод датчика длиной 2 м допускается удлинить до 50 м кабелем с двойной изоляцией.
Как подключить фотореле с выключателем?
ПУЭ п. 6.5.7: при автоматическом управлении освещением в зависимости от естественной освещённости должна предусматриваться возможность ручного управления без средств автоматики. Выключатель ставят параллельно фотореле: один контакт на фазу L до реле, второй на выходной (красный) провод. Выключатель разомкнут – светом управляет фотореле, замкнут – свет горит всегда, в том числе днём при работе на участке. Чтобы гасить свет ночью принудительно, в линию до фотореле ставят второй выключатель или автомат.
Когда нужно промежуточное реле или контактор?
Когда ток светильников больше допустимого для фотореле. Меандр прямо пишет, что ФР-М01 – устройство управления и не предназначено для непосредственной коммутации мощных осветительных приборов: суммарное сопротивление светильников в холодном состоянии должно быть больше 30 Ом, иначе нужно промежуточное реле на соответствующую нагрузку. Тот же приём работает с контактором: фотореле управляет его катушкой, нагрузку коммутируют силовые контакты.
Какое фотореле выбрать по нагрузке и месту установки?
| Модель | Ток или мощность нагрузки | Порог, лк | Рабочие температуры | IP и место |
|---|---|---|---|---|
| IEK ФР-601 | 10 А при cosφ 1, 6 А при cosφ 0,6; макс. 2200 Вт | 5–50 | от –25 до +40 °C | IP44 |
| EKF PS-2 | 10 А при cosφ 1, 6 А при cosφ 0,6; макс. 2200 Вт | 5–15 | от –20 до +40 °C | IP44, ставить основанием вниз |
| Finder 10.42 | 16 А, два выхода с раздельными порогами | 1–80 | от –30 до +70 °C | IP54, стена или опора |
| Elvert RPH-Z (Effica) | 25 А AC-1; ЭПРА и энергосберегающие лампы – 500 Вт, лампы накаливания – 3000 Вт | 2–100 | от –5 до +40 °C | корпус IP20 в щит, датчик IP65 |
| Меандр ФР-М01 | 16 А AC1, 3000 ВА; сопротивление нагрузки больше 30 Ом, иначе промежуточное реле | 0,5–30 или 3–300 | реле от –25 до +55 °C, датчик от –40 до +60 °C | корпус IP40 на DIN-рейку, датчик IP65 |
Строки «для светодиодов» нет ни в одном из пяти паспортов. Ближайшие ориентиры – ток при cosφ 0,6 у IEK и EKF и мощность для ламп с ЭПРА у Elvert, и мы советуем считать светодиодные прожекторы по этим нижним значениям, а не по цифре для ламп накаливания: у RPH-Z разница шестикратная. Второй вывод касается мороза. Нижний предел рабочей температуры у уличных моделей из таблицы –20…–30 °C, а абсолютный минимум по метеостанции Москвы –42,1 °C (январь 1940). В сильный мороз уличное фотореле работает вне паспортного диапазона, у моделей для щита с выносным датчиком электроника остаётся в помещении.
Для одной точки света проще взять светильник со встроенным датчиком освещённости: в разделе уличные прожекторы есть модели с датчиками освещённости и движения, среди настенных уличных светильников – фасадные варианты с теми же датчиками. Отдельное фотореле оправдано, когда одной уставкой включают группу: ландшафтные светильники вдоль дорожек, фасад и въезд.
Куда ставить датчик, чтобы свет не мигал?
Если свет управляемого светильника попадает на датчик, реле после включения видит «день» и гасит свет, затем цикл повторяется. Finder рекомендует ставить фотореле так, чтобы свет управляемой лампы не воздействовал на датчик; Меандр требует исключить попадание света от коммутируемого источника и загрязнение окна фотоприёмника.

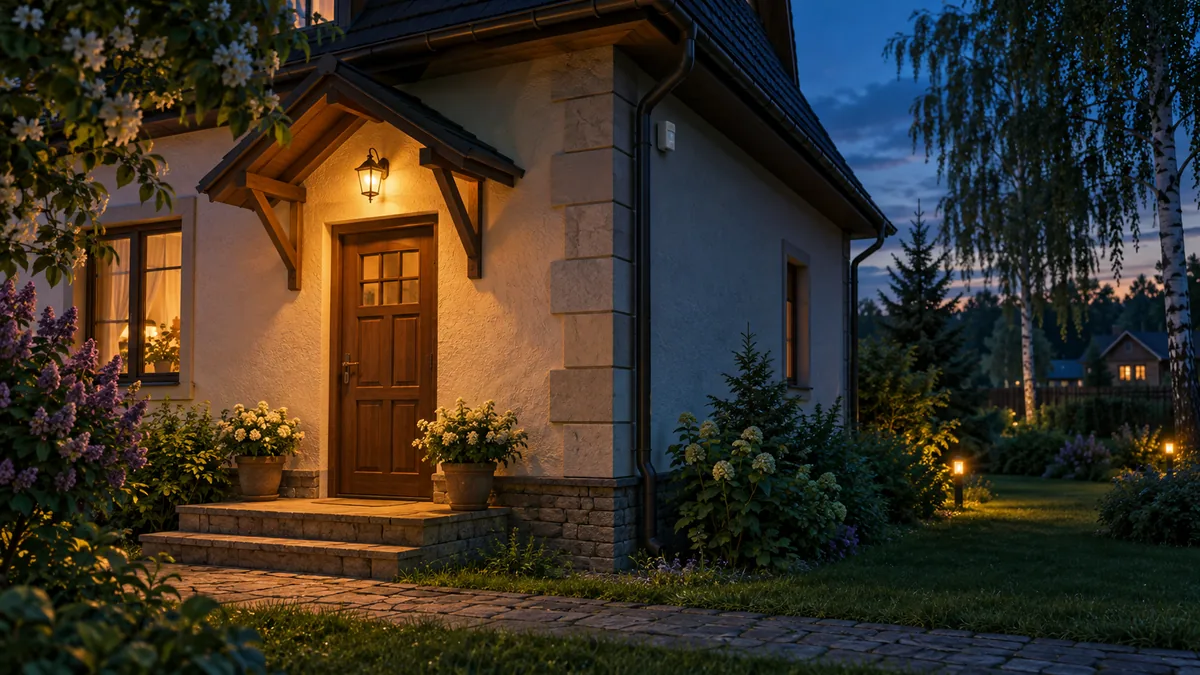

- Выберите стену без прямого солнца – северную или восточную, чтобы закатное солнце не сдвигало срабатывание.
- Уведите датчик от своих светильников – окно фотоэлемента не должно видеть ни светильник, ни освещённую им светлую стену.
- Исключите чужой свет – фонарь соседа, фары на въезде и окно дома датчик тоже принимает за «день».
- Соблюдите положение корпуса – EKF PS-2 и PS-3 по паспорту ставят только основанием вниз.
- Оставьте доступ – окно датчика чистят мягкой ветошью со слабым мыльным раствором (паспорт EKF).
Как настроить порог срабатывания фотореле?
Порог выставляют регулятором LUX; у EKF и IEK шкала размечена «+» и «–», у Меандр ФР-М01 поворот по часовой стрелке сдвигает включение в более светлое время суток, против – в более тёмное. EKF пишет, что нужный уровень выбирают опытным путём, поэтому настройку делают вечером, в момент, когда свет должен загораться.
- Обнулите задержку – у Меандр ФР-М01 перед настройкой регулятор задержки ставят в «0», порог в крайнее положение.
- Дождитесь нужной освещённости – выйдите в тот момент сумерек, когда свет должен включиться.
- Плавно поворачивайте регулятор – до срабатывания реле и загорания индикатора.
- Верните задержку – после настройки выставьте выдержку, чтобы кратковременные засветки не гасили свет.
- Проверьте днём – Finder советует затемнить фотоэлемент упаковкой; у его модели первые шесть циклов идут без задержки.
Если свет нужен по расписанию восхода и заката без датчика, удобнее астрономическое реле, разбор – в статье про настройку астрономического реле. Если свет нужен только при появлении человека, фотореле дополняют датчиком движения: как выбрать уличный датчик движения.
Частые вопросы
Почему фонарь с фотореле мигает вечером?
Частая причина – свет фонаря или освещённой им стены попадает на датчик, и реле принимает его за дневной свет. Перенесите датчик в тень, в сторону от светильника, и включите выдержку времени. Если мигание осталось, проверьте окна дома и соседские фонари.
Можно ли подключить к фотореле светодиодные прожекторы?
Да. Считайте нагрузку по нижним значениям паспорта: ток при cosφ 0,6 у IEK и EKF (6 А) или мощность для ламп с ЭПРА у Elvert (500 Вт). Если суммарный ток больше, ставят промежуточное реле или контактор.
Можно ли поставить фотореле в щит?
Да, для этого есть модели на DIN-рейку с выносным датчиком: Elvert RPH-Z (корпус IP20, датчик IP65) или Меандр ФР-М01 (корпус IP40). Реле стоит в щите в помещении, на улицу выводят только датчик; у Меандр его провод удлиняют до 50 м кабелем с двойной изоляцией.
