Датчик движения для уличного освещения: как выбрать и подключить
Инфракрасный или микроволновый датчик, высота 1,8–2,5 м, радиус до 14 м, нагрузка для светодиодов и карта зоны для крыльца и калитки. По паспортам IEK и EKF.
Датчик движения для уличного освещения выбирают по трём паспортным цифрам: радиус зоны при вашей высоте установки, допустимая мощность светодиодной нагрузки и степень защиты корпуса. У инфракрасных датчиков IEK ДД 008–ДД 019 высота 1,8–2,5 м, радиус до 10–14 м в зависимости от модели, IP44 или IP54. Сравнивая модели, проверьте единицы: у EKF MS-39 12 м – диаметр зоны, у IEK – радиус.
- Инфракрасный датчик следит за фоном теплового излучения и сильнее всего реагирует на движение поперёк своих лучей (руководства IEK LDD.10.00186.RE и LDD.10.00192.RE).
- Микроволновый датчик работает на частоте 5,8 ГГц и видит через тонкие стены, двери и стекло, поэтому его прячут под стекло светильника (руководство IEK LDD.10.00180.RE).
- Две таблицы одного каталога EKF расходятся: у MS-39 светодиодная нагрузка в таблице моделей 300 Вт, в таблице рекомендуемой мощности – 1200 Вт; мы считаем по меньшей цифре.
- Ложные срабатывания дают ветки и кусты на ветру, тепло двигателей проезжающих машин и грозовые помехи – этот список приводит IEK.
- Встроенный датчик освещённости регулируется у IEK от 3, у EKF MS от 10 до 2000 лк: днём свет не включится даже при движении.
Датчик движения – выключатель, который замыкает цепь светильника, когда в зоне обнаружения появляется движущийся объект, и размыкает её после задержки отключения – времени, которое свет горит после последнего движения. Из трёх способов, которые разбирает материал автоматика уличного света, только он включает свет по событию, а фотореле и астрономическое реле – по времени суток. Ниже – инфракрасный датчик против микроволнового датчика, угол обзора и дальность по паспортам IEK и EKF, места для крыльца и калитки и схема.
Подключение датчика к сети 230 В выполняет электрик с допуском, при снятом напряжении. Руководства IEK требуют монтажа квалифицированным персоналом, проверки отсутствия напряжения указателем и питания датчика через автоматический выключатель 10 А (C10). Требования к наружному освещению и его управлению – ПУЭ гл. 6.3 и гл. 6.5 (п. 6.5.1: управление наружным освещением выполняется независимым от внутреннего).
Инфракрасный или микроволновый: какой датчик лучше для улицы?
Инфракрасному (ИК, PIR) датчику нужна прямая видимость, микроволновый можно спрятать под стекло светильника – из этой разницы в принципе работы следуют остальные отличия.
| Параметр | Инфракрасный: IEK ДД 008–ДД 019 | Микроволновый: IEK ДД МВ 501 |
|---|---|---|
| Как обнаруживает | пассивно следит за фоном ИК-излучения и реагирует на его изменение | излучает волны 5,8 ГГц (мощность передатчика меньше 0,2 мВт) и принимает эхо |
| Угол и радиус | 120–270° в зависимости от модели, радиус до 10–14 м | 180°, радиус до 15 м |
| Высота установки | 1,8–2,5 м | 1,5–3,5 м |
| Степень защиты | IP44 или IP54 | IP54 |
| Рабочая температура | от –20 до +40 °C | от –25 до +50 °C |
| Нагрузка при cosφ = 1 | 1200 или 2000 ВА | 1200 ВА |
| Препятствия | нужна прямая видимость, стекло и стена закрывают зону | видит через тонкие стены, двери и стекло |
Микроволновый датчик, в отличие от ИК, «смотрит» сквозь тонкие преграды, поэтому у калитки в заборе из тонких досок или поликарбоната он заметит прохожего на улице – это лишние включения (наш вывод из описания IEK; металлический профлист в руководстве не упомянут). IEK пишет, что чувствительность микроволновых датчиков не зависит от температуры окружающей среды, а диаграммы ИК-датчиков приводит для 0…+25 °C. Ещё одна оговорка: в руководстве на серию ДД МВ назначение указано как управление внутренним освещением и сигнализацией, хотя каталог IEK для тех же датчиков ДД-МВ101–401 (IP20) допускает и управление уличным освещением.
Параметры: угол, дальность, задержка и нагрузка
Угол обзора и дальность
Угол обзора – сектор, в котором датчик замечает движение; у настенных моделей 180°, у угловых – до 270°. Дальность в паспорте всегда привязана к высоте: EKF указывает для MS-39, MS-40 и MS-38 диаметр зоны 12 м при максимальной рекомендованной высоте 3 м и оговаривает, что при другой высоте, препятствиях и тепловых помехах зона меняется. Поэтому 12 м у EKF MS-39 – это радиус 6 м, вдвое меньше, чем 12 м у IEK, где указан радиус. Скорость движения, на которую рассчитаны датчики IEK и EKF, – 0,6–1,5 м/с, то есть шаг человека.
Задержка и порог освещённости
Задержку отключения выставляют регулятором TIME: у EKF MS от 10 до 420 с, у ИК-датчиков IEK от 10 с до 7–15 минут в зависимости от модели. Регулятор LUX задаёт освещённость, выше которой датчик не включает свет: у EKF 10–2000 лк, у IEK от 3 до 2000 лк. По сути это встроенное фотореле, отдельное ставить не нужно.
Мощность нагрузки для светодиодов
В таблице моделей каталога EKF у MS-39, MS-40 и MS-118B стоит «1200/300 Вт» для ламп накаливания и светодиодных, у MS-38 – 800/400 Вт. Таблица рекомендуемой мощности на соседней странице того же каталога даёт для светодиодных ламп 1200 Вт, а 300 Вт – для компактных люминесцентных. IEK задаёт нагрузку в ВА и формулу P = Pmax × cosφ. При таком расхождении мы считаем светодиодные прожекторы по меньшей цифре: 300 Вт для MS-39 и MS-40.
Где ставить датчик движения и на какой высоте?
Высота – по паспорту модели: 1,8–2,5 м у настенных ИК IEK, 1,8–3 м у EKF MS-39 и MS-40. Датчики с IP44 EKF разрешает ставить на улице под навесом; на открытую стену берут IP54–IP65 – MS-40 у EKF имеет IP65. Главное правило размещения следует из физики ИК-датчика: человек должен пересекать лучи сбоку, а не идти прямо на датчик.
Карта зоны срабатывания: крыльцо и калитка (вид сверху)
Пример расстановки, составленный нами по паспортным параметрам IEK (высота 1,8–2,5 м, радиус до 12 м, сектор 180°); это схема-ориентир, а не замер.
| Точка | Где датчик | Куда смотрит | Что должно попасть в зону | Что вывести из зоны |
|---|---|---|---|---|
| Крыльцо, дорожка подходит в лоб | на стене дома сбоку от двери, на 2,2–2,5 м | вдоль фасада, под углом к дорожке | последние 5–6 м дорожки и площадка у двери (укладывается и в радиус EKF, и в радиус IEK): идущий пересекает лучи наискосок | окна с отоплением под ними, выход вентиляции, кондиционер |
| Крыльцо, дорожка идёт вдоль дома | над дверью, на 2,2–2,5 м | перпендикулярно фасаду | дорожка целиком: движение по ней и так поперёк лучей | кусты и ветки в секторе обзора: IEK относит деревья и кустарники на ветру к ложным срабатываниям |

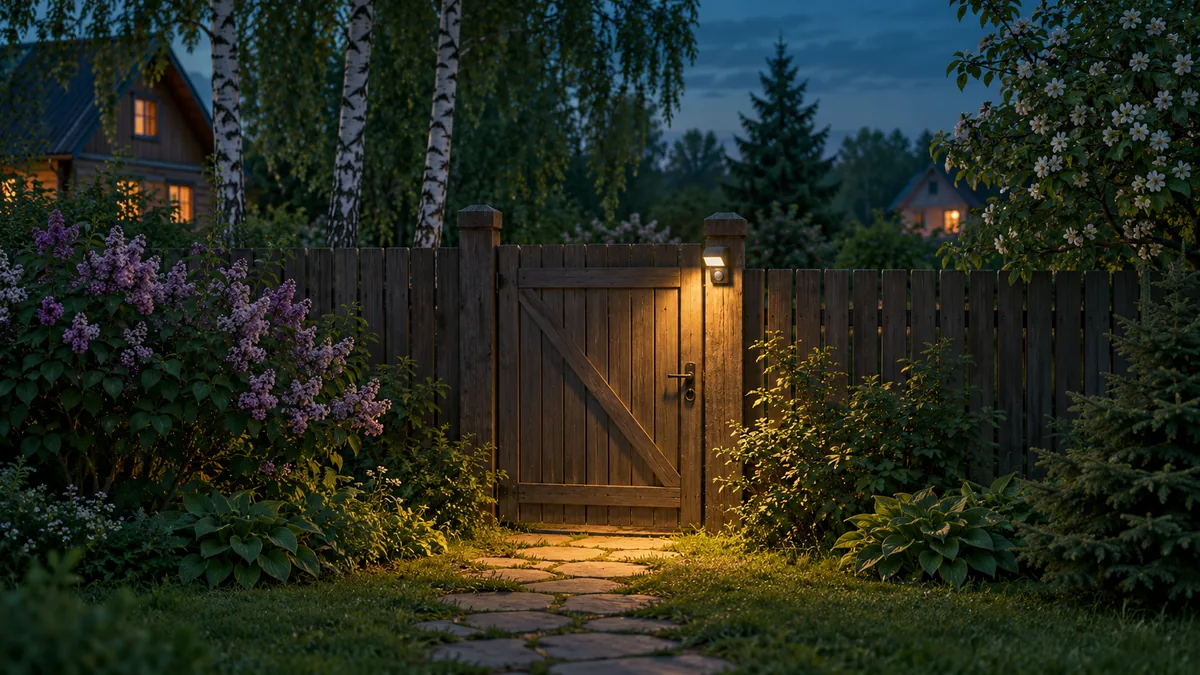

| Калитка в заборе | на столбе или стене со стороны участка, на 1,8–2,5 м | внутрь участка, вдоль забора | площадка за калиткой и первые метры дорожки | улица и проезд: тепло двигателей проезжающих машин IEK относит к ложным срабатываниям |
| Въезд в гараж | на углу гаража | поперёк въезда | ворота и площадка перед ними | деревья на ветру в секторе 180° |
Как подключить уличный датчик движения для освещения?
Схема у ИК-датчиков IEK ДД 008–ДД 019 (рис. 16 руководства) и EKF MS-39, MS-40, MS-38 (типовые схемы каталога) одна и та же: три вывода L, N и А, через выход А на светильник уходит коммутируемая фаза.
- Снимите напряжение – отключите автомат линии и проверьте отсутствие напряжения указателем.
- Заведите кабель через сальник – у IEK провода вводят через резиновый сальник в клеммную коробку датчика.
- Подключите питание – коричневый провод (L) к фазе, синий (N) к нейтрали.
- Подключите нагрузку – красный провод (А) к фазному проводу светильника; у моделей IEK ДД 017 и ДД 019, которые ставят прямо на прожектор, есть и жёлто-зелёный провод PE.
- Проверьте работу – LUX на максимум, TIME на минимум: после подачи питания свет включится и без движения погаснет в течение 30 с (так описан тест в руководстве IEK).
В том же руководстве IEK ещё три рисунка. Рис. 19: выходы двух датчиков соединены параллельно, и линию включает любой из них – так закрывают крыльцо и угол дома. Рис. 20: выключатель шунтирует датчик, и светильник горит независимо от движения. Рис. 21: выход А датчика подаёт напряжение на катушку контактора КМИ, а мощную группу прожекторов коммутируют его силовые контакты.
Как убрать ложные срабатывания датчика движения?
IEK перечисляет источники ошибочного срабатывания: отопительные системы, кондиционеры, приборы с вращающимися лопастями, проезжающие автомобили, деревья и кустарники в ветреную погоду, электромагнитные помехи от грозы и статические предгрозовые разряды. Отсюда порядок действий.
- Уберите из сектора ветки и кусты – обрежьте или поверните датчик так, чтобы зелень не попадала в зону.
- Отверните датчик от дороги – смотреть он должен внутрь участка.
- Уменьшите дальность – у моделей с регулятором SENS (ИК IEK ДД 008, ДД 017 и часть микроволновых ДД МВ по таблице 1 руководства) поверните его к «–».
- Поднимите порог LUX – если свет щёлкает в сумерках, сдвиньте регулятор к тёмному положению.
- Проверьте свой свет – светильник не должен светить в линзу датчика: в руководстве на потолочные ИК-датчики IEK близость к источникам света названа причиной ошибочного срабатывания.
Порог чувствительности по весу животного производители уличных датчиков в открытых паспортах IEK и EKF не указывают, поэтому кошку или собаку размещение не отсекает полностью. Остаются сужение зоны и регулятор SENS.
Когда вместо датчика движения нужен другой прибор?
Если свет у калитки должен гореть весь вечер, а не по движению, нужен другой прибор: разбор того, как подключить фотореле для уличного освещения, с порогом срабатывания и выключателем по ПУЭ п. 6.5.7, вынесен отдельно. Для включения по расписанию заката без датчика на улице прочитайте, как работает астрономическое реле: оно считает время восхода и заката по координатам. Для охранного света, который включают технические средства, СП 52.13330.2016 (п. 7.8.1) требует светодиодных источников или других ламп с мгновенным зажиганием – светодиоды с датчиком движения это условие выполняют.
Отдельный датчик не нужен, если светильник уже с ним. Встроенный датчик прожекторов Maytoni FL001 с индексом KSR, в отличие от отдельного ИК-датчика IEK, видит конус 110° на 3–8 м против 120–270° и до 10–14 м: для крыльца его хватает, широкий въезд закрывает отдельный датчик. По инструкции Maytoni он ставится на высоту 1,8–2,5 м, порог освещённости у него от 2 до 2000 лк, а нагрузка датчика – до 70 Вт. Среди уличных прожекторов такие модели есть на 10, 30 и 50 Вт (700, 2100 и 3500 лм по карточке). В разделе уличные настенные светильники – Maytoni O452WL (IP65, 15 Вт по карточке) и Odeon Light Motto (IP44, под лампы с цоколем GU10, мощность 14 Вт по карточке) со встроенным датчиком движения; инфракрасный датчик там или микроволновый датчик, карточки не указывают. Все модели со встроенным датчиком собраны в подборке уличные светильники с датчиком движения.
Частые вопросы
Почему свет с датчиком движения включается сам ночью?
Чаще всего в зону попадают ветки на ветру, тёплый выход вентиляции или улица с машинами. Отверните датчик внутрь участка, уменьшите дальность регулятором SENS и уберите зелень из сектора. В грозу ложные включения IEK объясняет электромагнитными помехами.
Какой датчик поставить под стекло светильника?
Микроволновый: он обнаруживает объекты через стекло и тонкие стенки, а ИК-датчику нужна прямая видимость. IEK прямо допускает установку микроволнового датчика под стеклом светильника.
Сколько светодиодных прожекторов подключить к одному датчику?
Сложите мощность прожекторов и сравните с меньшей цифрой паспорта. Для EKF MS-40 это 300 Вт: шесть прожекторов по 50 Вт – предел (наш расчёт). Больше – через контактор. Встроенный датчик FL001 KSR рассчитан на нагрузку до 70 Вт, поэтому дополнительные прожекторы к нему не подключают.
Работает ли датчик движения зимой?
По паспорту ИК-датчики IEK и EKF рассчитаны на работу от –20 °C, микроволновые IEK – от –25 °C. Прожекторы FL001 KSR со встроенным датчиком по данным сайта Maytoni рассчитаны на –40…+50 °C.
Источники
- IEK. Датчики движения инфракрасные ДД 008, ДД 009, ДД 010, ДД 012, ДД 017, ДД 018В, ДД 019: руководство по эксплуатации LDD.10.00186.RE
- IEK. Датчики движения микроволновые ДД МВ 101–ДД МВ 601: руководство по эксплуатации LDD.10.00180.RE
- IEK. Датчики движения инфракрасные ДД 025–ДД 401: руководство по эксплуатации LDD.10.00192.RE
- IEK. Каталог: датчики движения микроволновые ДД-МВ101–ДД-МВ401
- EKF. Каталог: инфракрасные датчики движения MS PROxima (характеристики, схемы, рекомендуемая мощность нагрузки)
- Maytoni. Прожекторы с датчиком движения FL001-L10B4KSR…L50B6KSR: инструкция по эксплуатации
- ПУЭ, глава 6.5. Управление освещением
- ПУЭ, глава 6.3. Наружное освещение
- СП 52.13330.2016 «Естественное и искусственное освещение» (п. 7.8.1)
